Đồ án tốt nghiệp - Thuyết minh đồ án tốt nghiệp

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH

KHOA XÂY DỰNG

THUYẾT MINH ĐỒ ÁN TỐT NGHIỆP
GVHD:
SVTH:
MSSV:
LỚP:

TS NGUYỄN HUỲNH TẤN TÀI
TRẦN MINH TUẤN
18127061
181270A

Tp. Hồ Chí Minh, 01 tháng 8 năm 2022

Đồ án tốt nghiệp

GVHD: TS. Nguyễn Huỳnh Tấn Tài
3.13

Mục lục

4.

PHẦN I: TỔNG QUAN VỀ VỊ TRÍ XÂY DỰNG CẦU ............................................................. 7
1.

2.

ĐIỀU KIỆN TỰ NHIÊN KHU VỰC XÂY DỰNG CẦU: ............................................... 7
1.1

Đặc điểm về địa hình – thuỷ văn: ................................................................................. 7

1.2

Đặc điểm về địa chất: ..................................................................................................... 7

Dầm dọc biên DL3: ...................................................................................................15

VẬT LIỆU: .........................................................................................................................15
4.1

Vật liệu thép: .................................................................................................................15

4.2

Vật liệu bê tông: ............................................................................................................15

CHƯƠNG 2: KẾT QUẢ SƠ BỘ NỘI LỰC CỦA KẾT CẤU...................................................15
1.

QUY TRÌNH QUY PHẠM VÀ CÁC NGUYÊN TẮC THIẾT KẾ: ............................... 7

KẾT CẤU ĐƯỢC MÔ HÌNH VÀ TÍNH TOÁN BẰNG MIDAS CIVIL 3D:..............15
1.1

Lực dọc của vòm chính: ...............................................................................................15

2.1

Quy trình thiết kế và các nguyên tắc chung: ............................................................... 7

1.2

Moment của vòm chính: ..............................................................................................15

2.2

Các thông số kỹ thuật cơ bản: ....................................................................................... 7

1.3

Moment của dầm ngang: .............................................................................................15

CÁC PHƯƠNG ÁN CẦU SO SÁNH VÀ LỰA CHỌN: .................................................. 8

1.4

Lực căng trong cáp thanh treo:...................................................................................16

PHẦN II: THIẾT KẾ CƠ SỞ ..................................................................................................
...

...
5.2 Công nghệ bơm bê tông vào ống thép sườn vòm:
Trên vành vòm bố trí các van bơm và lỗ thoát khí. Lỗ thoát khí được bố trí cách vị trí
cáp treo 500 mm, cách vị trí lỗ thoát khí bố trí 3 van bơm trên vành vòm. Ba van bơm
có độ dài khác nhau lần lượt vào ống vòm trên, bụng vòm và ống vòm dưới. Chi tiết
xem bản vẽ. Bê tông cần có độ sụt cần thiết để công tác bơm được thuận lợi.
Các yêu cầu cần đạt được của công nghệ là đảm bảo bê tông có độ đồng nhất cao và
giữ được ổn định của kết cấu trong thi công bơm.
Để đáp ứng yêu cầu cần tuân thủ các nguyên tắc sau:

Hình III.5: Kích tự động rút treo dầm ngang.
6.2 Kiểm sát cao độ dầm ngang trong quá trình lao lắp:
Vì các dầm ngang được lắp từng dầm một, do vậy cao độ của dầm đã lắp thay đổi liên
tục và bị ảnh hưởng của các dầm lắp sau. Để tránh sai số cao độ cộng dồn và giảm
thiểu công tác điều chỉnh cao độ sau khi lắp đặt, việc phân tích toàn bộ quá trình thi

SVTH: Trần Minh Tuấn

MSSV: 18127061
Trang 114

Đồ án tốt nghiệp

GVHD: TS. Nguyễn Huỳnh Tấn Tài

công đã được thực hiện, từ đó xác lập một hệ thống dữ liệu để kiểm soát toàn bộ cao
độ các dầm trong quá trình lao lắp. Tất cả các công thức tính toán được nhập vào
phần mềm tính toán. Trước mỗi bước lao lắp, cần nhập trị số chuyển vị thực tế của
chân vòm để nhận được trị số cao độ của các dầm ngang phục vụ thi công.

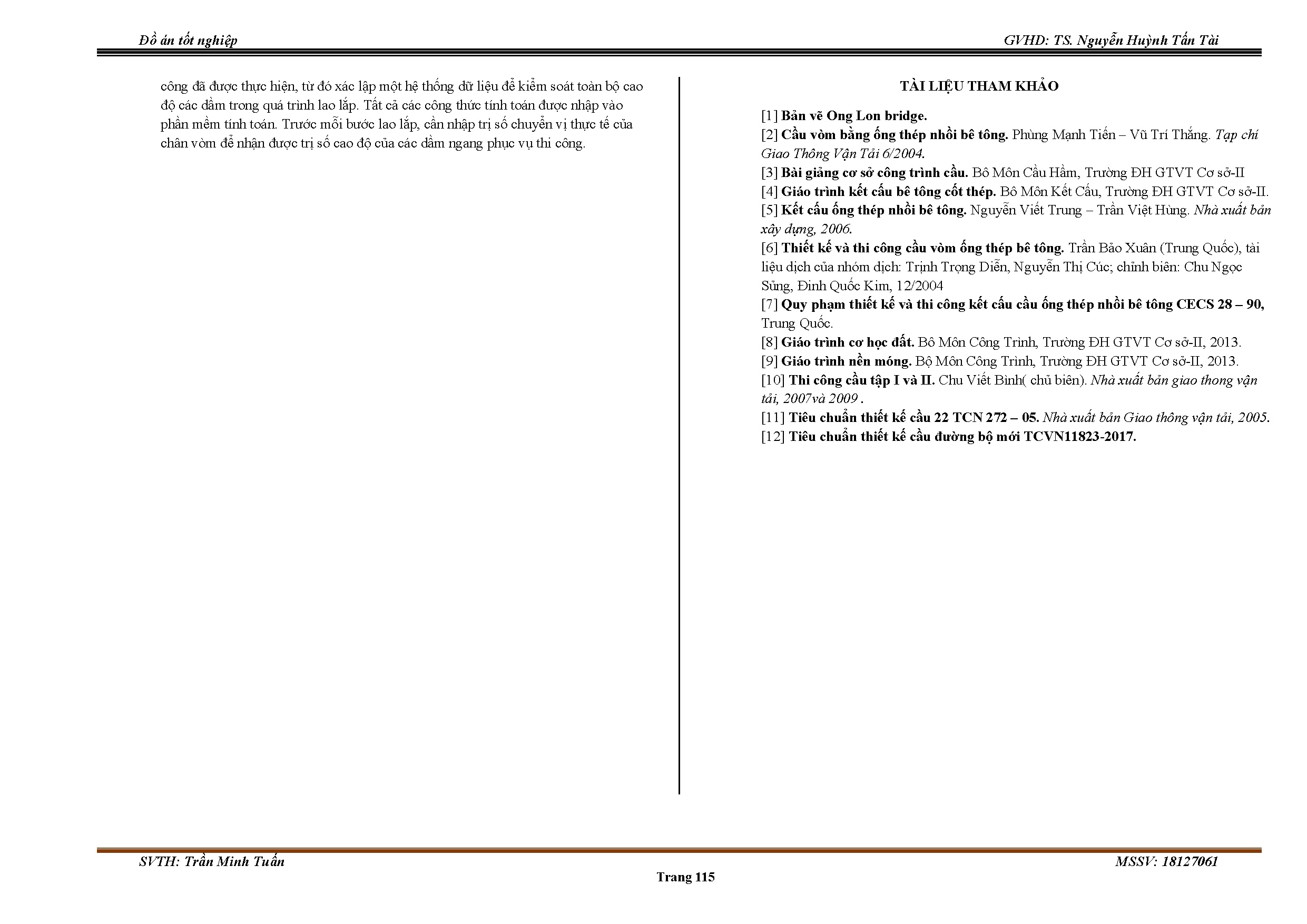

TÀI LIỆU THAM KHẢO
[1] Bản vẽ Ong Lon bridge.
[2] Cầu vòm bằng ống thép nhồi bê tông. Phùng Mạnh Tiến – Vũ Trí Thắng. Tạp chí
Giao Thông Vận Tải 6/2004.
[3] Bài giảng cơ sở công trình cầu. Bô Môn Cầu Hầm, Trường ĐH GTVT Cơ sở-II
[4] Giáo trình kết cấu bê tông cốt thép. Bô Môn Kết Cấu, Trường ĐH GTVT Cơ sở-II.
[5] Kết cấu ống thép nhồi bê tông. Nguyễn Viết Trung – Trần Việt Hùng. Nhà xuất bản
xây dựng, 2006.
[6] Thiết kế và thi công cầu vòm ống thép bê tông. Trần Bảo Xuân (Trung Quốc), tài
liệu dịch của nhóm dịch: Trịnh Trọng Diễn, Nguyễn Thị Cúc chỉnh biên: Chu Ngọc
Sủng, Đinh Quốc Kim, 12/2004
[7] Quy phạm thiết kế và thi công kết cấu cầu ống thép nhồi bê tông CECS 28 – 90,
Trung Quốc.
[8] Giáo trình cơ học đất. Bô Môn Công Trình, Trường ĐH GTVT Cơ sở-II, 2013.
[9] Giáo trình nền móng. Bộ Môn Công Trình, Trường ĐH GTVT Cơ sở-II, 2013.
[10] Thi công cầu tập I và II. Chu Viết Bình( chủ biên). Nhà xuất bản giao thong vận
tải, 2007và 2009 .
[11] Tiêu chuẩn thiết kế cầu 22 TCN 272 – 05. Nhà xuất bản Giao thông vận tải, 2005.
[12] Tiêu chuẩn thiết kế cầu đường bộ mới TCVN11823-2017.

SVTH: Trần Minh Tuấn

MSSV: 18127061
Trang 115
