TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ TRUNG TÂM THƯƠNG MẠI
CHUNG CƯ SOÁI KÌNH LÂM

GVHD:
SVTH :
MSSV :
Khoá :
Ngành :

Th.S LÊ PHƯƠNG BÌNH
NGUYỄN BẢO QUANG
1314291
2013 - 2017
CNKT CÔNG TRÌNH XÂY DỰNG

Tp. Hồ Chí Minh, tháng 6 năm 2017

i

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc
*******

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: Nguyễn Bảo Quang ...............................MSSV: 13149281 .................
Ngành: Công nghệ kỹ thuật công trình xây dựng ....................................................................
Tên đề tài: Thiết kế trung tâm thương mại chung cư Soái Kình Lâm .....................................
.................................................................................................................................................
Họ và tên Giáo viên hướng dẫn: Th.S Lê Phương Bình ........................................................
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................
...

...
nhổ
Các dải moment tính toán
+ Theo phương X

137

Hình 6.17. Biểu đồ moment của dải theo phương X

-

 Mmax = 16741.41 (kNm/1.5m)
 Mmin = -909.15 (kNm/1.75m)
Tính toán thép theo phương X
Bảng 6.17. Tính thép đài móng Lõi thang theo phương X.
Vị trí

M
b
(kNm/m) (mm)

h
(mm)

h0
(mm)

As
(cm2)

Bố trí

Asc
(cm2)

Lớp trên

-519.51

1000

3800

3600

3.96

Ø14a200

7.7

Lớp dưới

11160.94

1000

3800

3600

68.45

Ø30100

70.65

138

+

Theo phương Y

Hình 6.18. Biểu đồ moment của dải theo phương Y

-

 Mmax = 12977.95 (kNm/1.5m)
 Mmin = -1328.29 (kNm/1.75m)
Tính toán thép theo phương Y
Bảng 6.18. Tính thép đài móng Lõi thang theo phương Y.
Vị trí
Lớp trên
Lớp dưới

M
b
(kNm/m) (mm)

h
(mm)

h0
(mm)

As
(cm2)

Bố trí

Asc
(cm2)

-759.02
8651.97

3800
3800

3600
3600

5.79
61.71

Ø14a200
Ø30a100

7.7
70.65

1000
1000

139

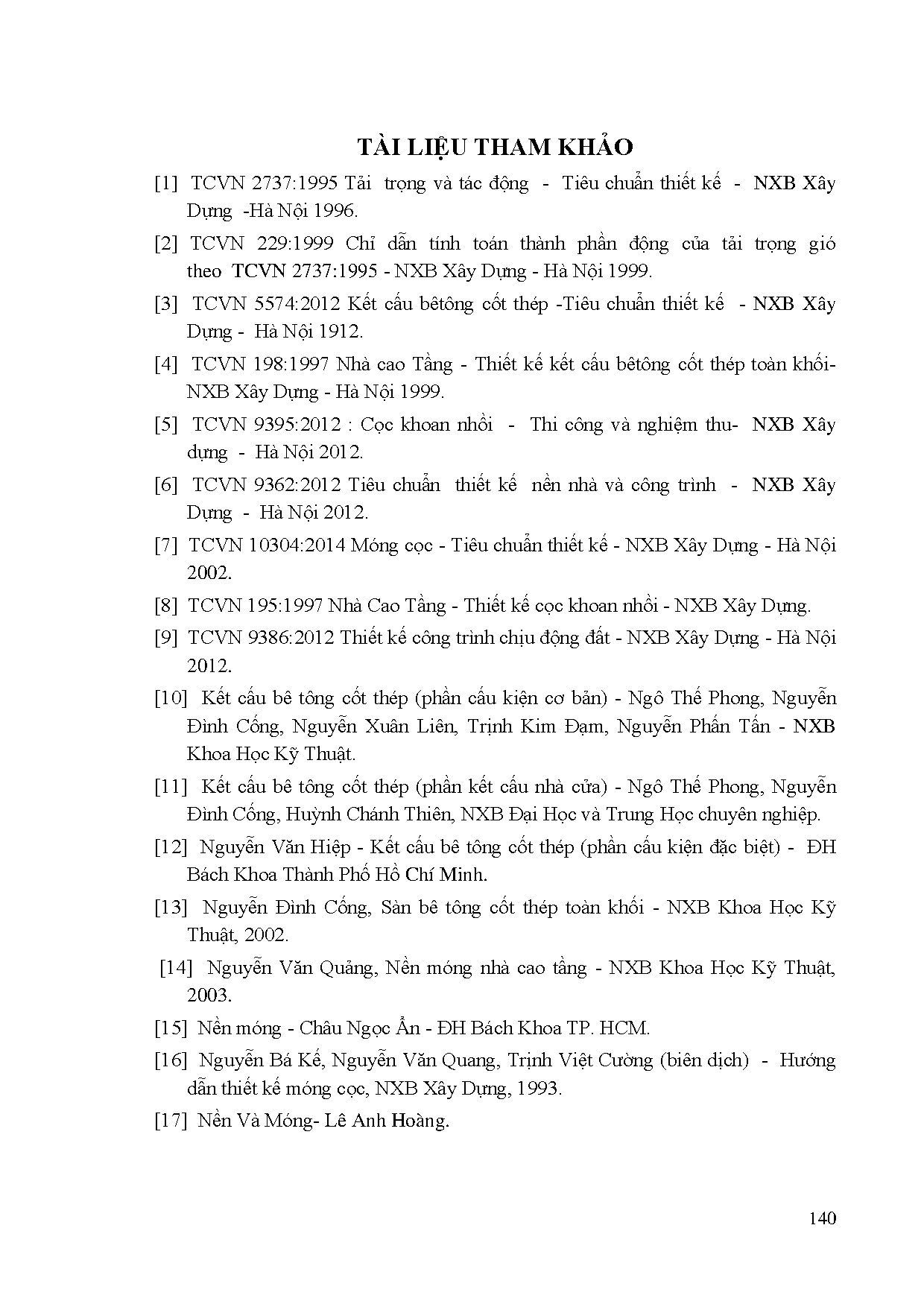

TÀI LIỆU THAM KHẢO

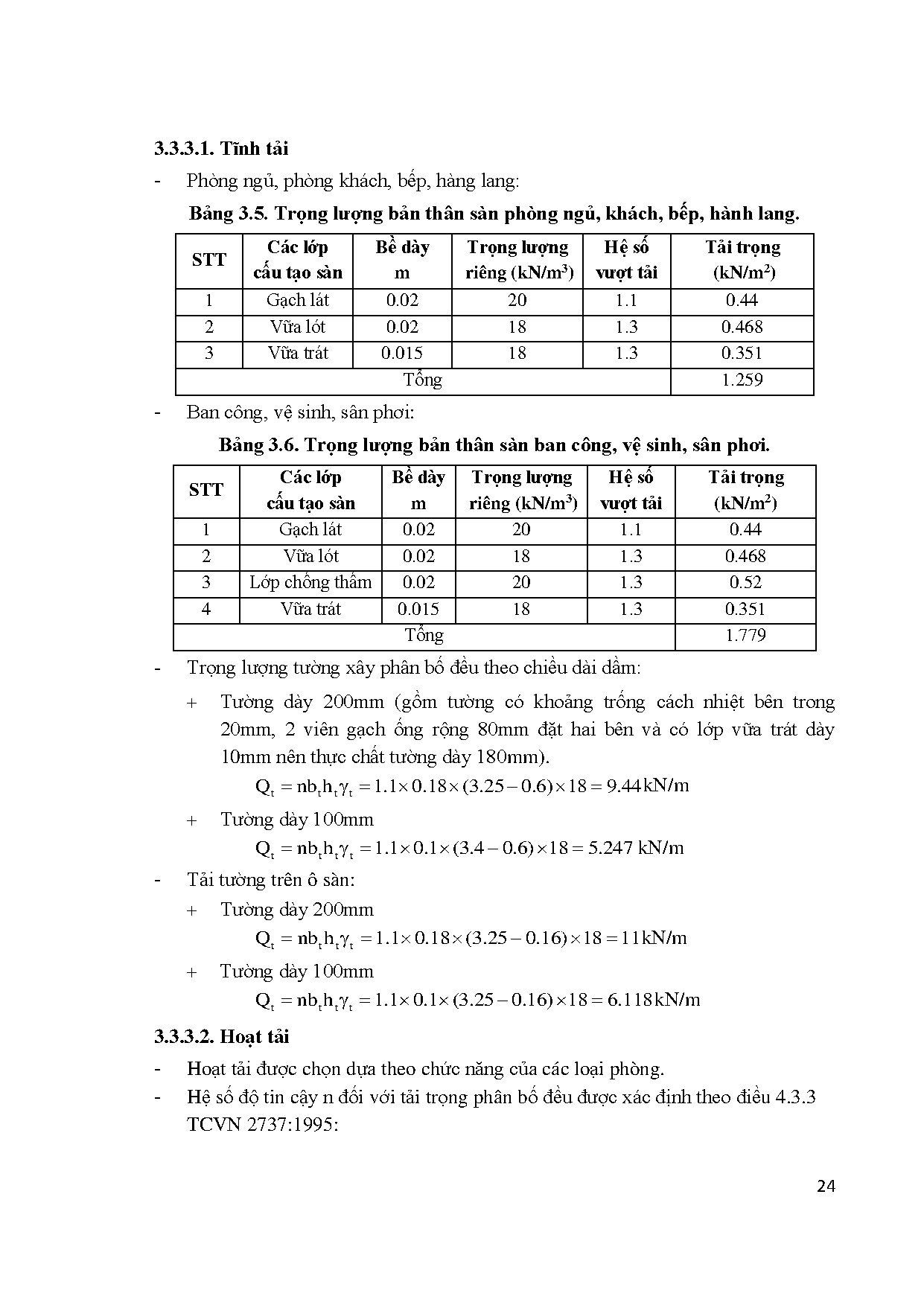

[1] TCVN 2737:1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây
Dựng -Hà Nội 1996.

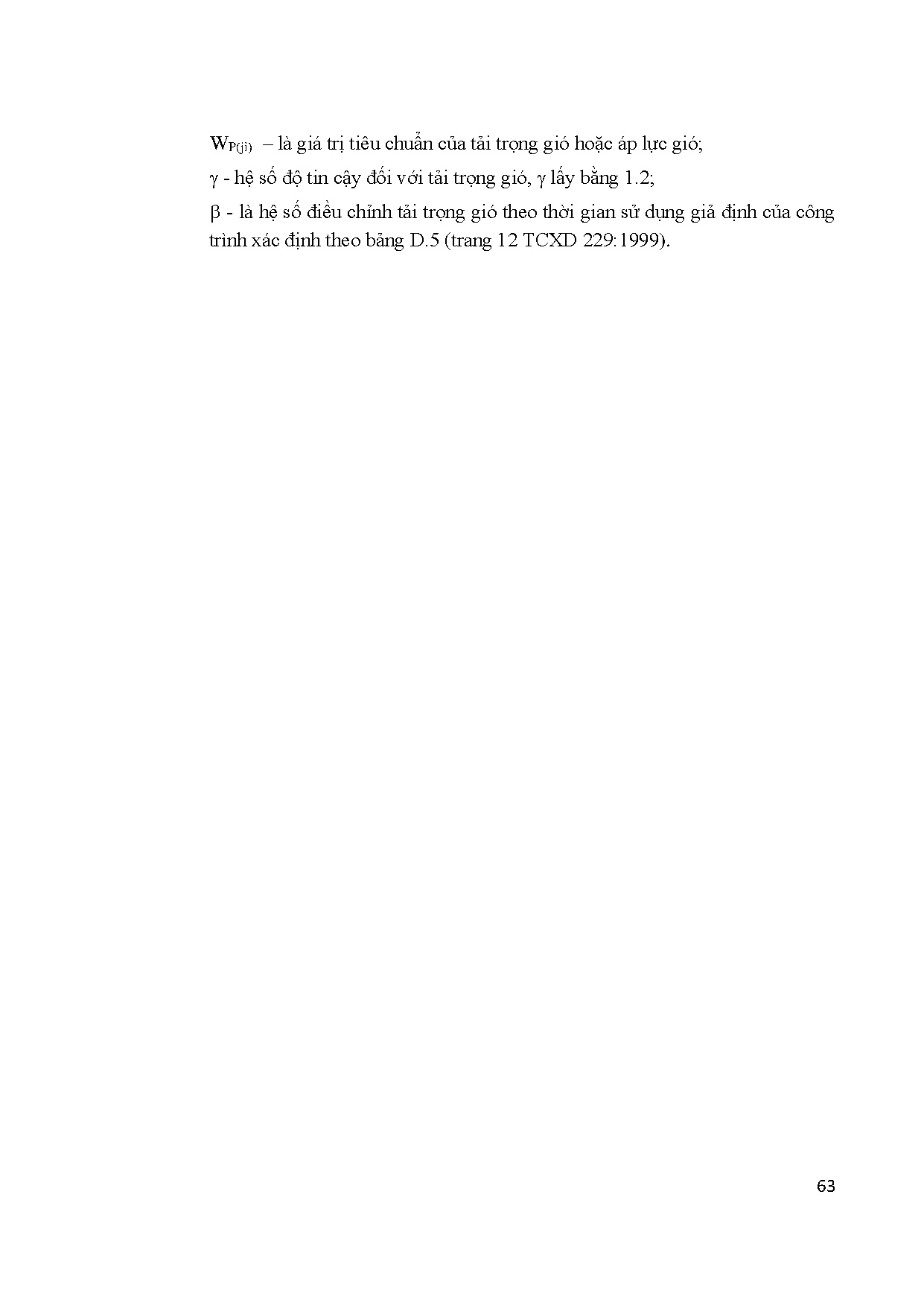

[2] TCVN 229:1999 Chỉ dẫn tính toán thành phần động của tải trọng gió
theo TCVN 2737:1995 - NXB Xây Dựng - Hà Nội 1999.
[3] TCVN 5574:2012 Kết cấu bêtông cốt thép -Tiêu chuẩn thiết kế - NXB Xây
Dựng - Hà Nội 1912.
[4] TCVN 198:1997 Nhà cao Tầng - Thiết kế kết cấu bêtông cốt thép toàn khốiNXB Xây Dựng - Hà Nội 1999.
[5] TCVN 9395:2012 : Cọc khoan nhồi - Thi công và nghiệm thu- NXB Xây
dựng - Hà Nội 2012.
[6] TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây
Dựng - Hà Nội 2012.

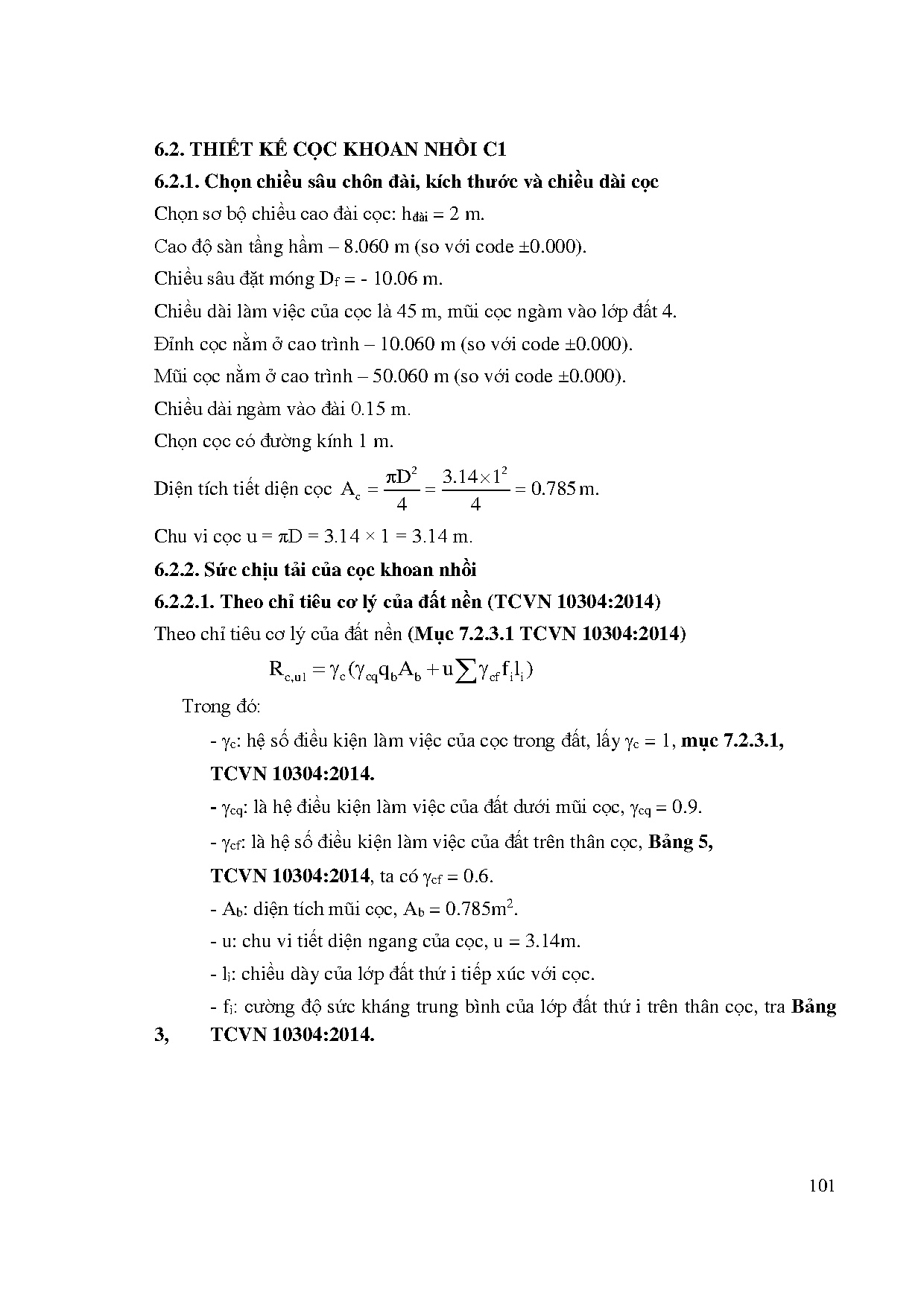

[7] TCVN 10304:2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2002.
[8] TCVN 195:1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
[9] TCVN 9386:2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội
2012.
[10] Kết cấu bê tông cốt thép (phần cấu kiện cơ bản) - Ngô Thế Phong, Nguyễn
Đình Cống, Nguyễn Xuân Liên, Trịnh Kim Đạm, Nguyễn Phấn Tấn - NXB
Khoa Học Kỹ Thuật.
[11] Kết cấu bê tông cốt thép (phần kết cấu nhà cửa) - Ngô Thế Phong, Nguyễn
Đình Cống, Huỳnh Chánh Thiên, NXB Đại Học và Trung Học chuyên nghiệp.
[12] Nguyễn Văn Hiệp - Kết cấu bê tông cốt thép (phần cấu kiện đặc biệt) - ĐH
Bách Khoa Thành Phố Hồ Chí Minh.
[13] Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Khoa Học Kỹ
Thuật, 2002.
[14] Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật,
2003.
[15] Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.
[16] Nguyễn Bá Kế, Nguyễn Văn Quang, Trịnh Việt Cường (biên dịch) - Hướng
dẫn thiết kế móng cọc, NXB Xây Dựng, 1993.
[17] Nền Và Móng- Lê Anh Hoàng.
