BỘ GIÁO DỤC VÀ ĐÀO TẠO

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ TRUNG TÂM THƯƠNG MẠI
BỜ HỒ THÀNH PHỐ THANH HOÁ

GVHD : TS. NGUYỄN SỸ HÙNG
SVTH

: NGÔ QUỐC THẮNG

MSSV

: 15149188

Thành phố Hồ Chí Minh, tháng 06 năm 2024

MỤC LỤC
CHƯƠNG 1. TỔNG QUAN VỀ KIẾN TRÚC CÔNG TRÌNH ..................................................... 9
1.1.

Giới thiệu công trình ......................................................................................................... 9

1.1.1.

Mục đích xây dựng công trình ................................................................................... 9

1.1.2.

Vị trí công trình ......................................................................................................... 9

1.1.3.

Quy mô và đặc điểm công trình............................................................................... 10

1.2.

Giải pháp thiết kế ............................................................................................................ 11

1.2.1.

Thiết kế tổng mặt bằng ............................................................................................ 11

1.2.2.

Giải pháp thiết kế kiến trúc...................................................................................... 11

1.2.3.

Giải pháp kết cấu ..................................................................................................... 16

1.2.4.

Giao thông nội bộ công trình ................................................................................... 17

1.3.

Các giải pháp kỹ thuật khác ............................................................................................ 17

1.3.1.

Hệ thống chiếu sáng ................................................................................................ 17

1.3.2.

Hệ thống thông gió .................................................................................................. 17

1.3.3.

Hệ thống điện........................................................................................................... 17

1.3.4.

Hệ thống cấp thoát nước .......................................................................................... 17

1.3.5.

Hệ thống phòng cháy, chữa cháy............................................................................. 17

1.3.6.

Hệ thống xử lí rác thải ............................................................................................. 18

1.3.7.

Giải pháp hoàn thiện .......
...

...
mm )
48EI 48  21 2.692
400 400

→ Thỏa điều kiện độ võng.
Vậy chọn sườn ngang là 2 thanh thép hộp tiết diện 50x50x1.8 (mm), với khoảng cách các gông cột
là 60 (cm).
10.3.5. Kiểm tra ty ren
- Chọn ty ren có đường kính D16
- Lực tác dụng lên ty ren là lực do các phản lực gối tựa sườn truyền vào
-

Lực tác dụng lên ty giằng từ phần diện tích mà ty giằng đó chống đỡ: P = 5.5 ( kN )

Kiểm tra điều kiện bền:
P
P
5.5
 max = =
=
= 1.37 ( MPa )    = 21( MPa )
2
 1.62
A d
4
4
→ Ty giằng D16 thỏa điều kiện bền.

SVTH: NGÔ QUỐC THẮNG

MSSV:15149188

156

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN SỸ HÙNG

10.3.6. Kiểm tra chống xiên

Hình 10. 21. Sơ đồ tính chống xiên
-

Chọn thanh chống xiên Ø49, dày 2mm có I = 16.84 cm4, A = 2.902 cm2.
Đối với các vách ở cao độ 10m tính lực tác dụng từ tải trọng gió.
Giả thuyết công trình nằm trong vùng gió III, địa hình C.
Lực tập trung tác dụng lên cây chống xiên:

P = 50%×W0 ×n×B×H = 50% 1.25 1.3 0.6  3.3 = 1.61 ( kN )
Trong đó:
+ n: hệ số vượt tải, n = 1.3
+ W0: giá trị áp lực gió, lấy W0 = 1.25 kN/m2
+ c: hệ số khí động, c = 1.4
+ B: bề rộng đón gió, B = 0.6 m
+ H: chiều cao đón gió, H = 3.3 m
- Lực dọc trong thanh chống xiên (bố trí thanh chống xiên một góc 60 ):
P+W

5.5 + 1.16

= 13.32 ( kN )   N  = 17 ( kN )
cos 
cos 600
→ Cây chống thỏa điều kiện
Bảng 10. 13. Thông số cốp pha vách
N=

=

Thông số coffa vách
Loại

Tiết diện

Số lượng

Bước

Ván

21 (mm)

4

-

Sườn đứng

50x50x1.8 (mm)

44

0.6 (m)

SVTH: NGÔ QUỐC THẮNG

MSSV:15149188

157

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN SỸ HÙNG

Sườn ngang

50x50x1.8 (mm)

22

0.3 (m)

Ty ren

D16

-

-

Cây chống

D49 x 2 (mm)

24

1.2 (m)

SVTH: NGÔ QUỐC THẮNG

MSSV:15149188

158

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN SỸ HÙNG

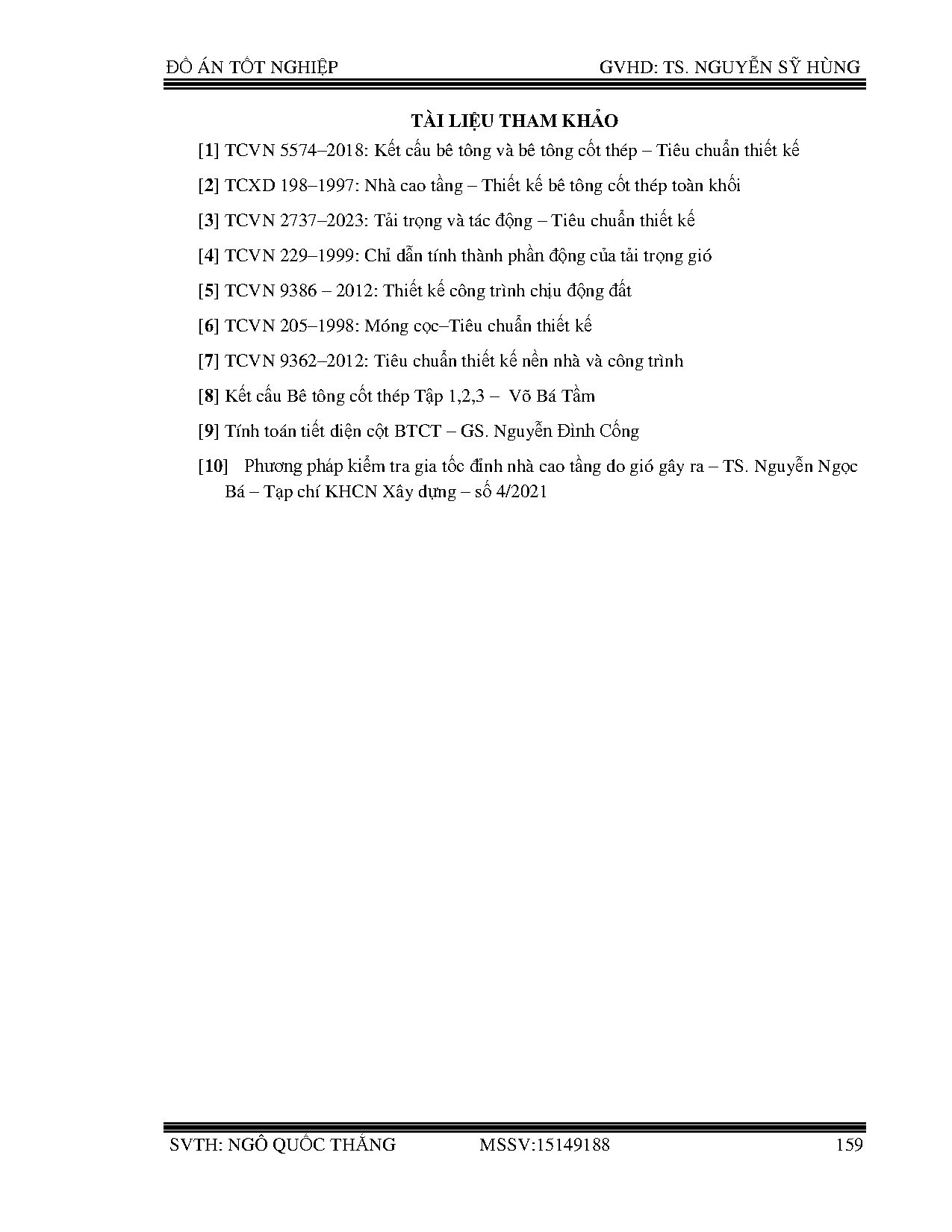

TÀI LIỆU THAM KHẢO

[1] TCVN 5574–2018: Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế
[2] TCXD 198–1997: Nhà cao tầng – Thiết kế bê tông cốt thép toàn khối
[3] TCVN 2737–2023: Tải trọng và tác động – Tiêu chuẩn thiết kế
[4] TCVN 229–1999: Chỉ dẫn tính thành phần động của tải trọng gió
[5] TCVN 9386 – 2012: Thiết kế công trình chịu động đất
[6] TCVN 205–1998: Móng cọc–Tiêu chuẩn thiết kế
[7] TCVN 9362–2012: Tiêu chuẩn thiết kế nền nhà và công trình
[8] Kết cấu Bê tông cốt thép Tập 1,2,3 – Võ Bá Tầm
[9] Tính toán tiết diện cột BTCT – GS. Nguyễn Đình Cống
[10] Phương pháp kiểm tra gia tốc đỉnh nhà cao tầng do gió gây ra – TS. Nguyễn Ngọc
Bá – Tạp chí KHCN Xây dựng – số 4/2021
