BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG

ĐỒ ÁN TỐT NGHIỆP KỸ SƯ XÂY DỰNG
KHÓA 2014
ĐỀ TÀI:

THIẾT KẾ
TÒA NHÀ VĂN PHÒNG
(THUYẾT MINH)

GVHD : TS ĐOÀN NGỌC TỊNH NGHIÊM

SVTH : NGUYỄN THÀNH TÀI
MSSV : 14149148
LỚP

: 141492B

TP. Hồ Chí Minh, tháng 07 năm 2018

LỜI CẢM ƠN
Đối với mỗi sinh viên ngành Xây dựng, luận văn tốt nghiệp chính là công việc
kết thúc quá trình học tập ở trường đại học, đồng thời mở ra trước mắt mỗi người một
hướng đi mới vào cuộc sống thực tế trong tương lai. Thông qua quá trình làm luận văn
đã tạo điều kiện để em tổng hợp, hệ thống lại những kiến thức đã được học, đồng thời
thu thập bổ sung thêm những kiến thức mới mà mình còn thiếu sót, rèn luyện khả năng
tính toán và giải quyết các vấn đề có thể phát sinh trong thực tế.
Trong suốt khoảng thời gian thực hiện luận văn của mình, em đã nhận được rất
nhiều sự chỉ dẫn, giúp đỡ tận tình của Thầy hướng dẫn cùng với quý Thầy Cô trong
Khoa Xây dựng. Em xin gửi lời cảm ơn chân thành, sâu sắc nhất của mình đến quý thầy
cô. Những kiến thức và kinh nghiệm mà các thầy cô đã truyền đạt cho em là nền tảng,
chìa khóa để em có thể hoàn thành luận văn tốt nghiệp này.
Mặc dù đã cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn chế, do
đó luận văn tốt nghiệp của em khó tránh khỏi những thiếu sót, kính mong nhận được sự
chỉ dẫn của quý Thầy Cô để em cũng cố, hoàn hiện kiến thức của mình hơn.
Cuối cùng, em xin chúc quý Thầy Cô thành công và luôn dồi dào sức khỏe để có
thể tiếp tục sự nghiệp truyền đạt kiến thức cho thế hệ sau.
Em xin chân thành cám ơn.
TP.HCM, ngày 30 tháng 06 năm 2018
Sinh viên thực hiện

NGUYỄN THÀNH TÀI

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Sinh viên
Khoa
Ngành
Tên đề tài

: NGUYỄN THÀNH TÀI
MSSV: 14149148
: Xây Dựng
: CNKT Công Trình Xây Dựng
: TÒA NHÀ VĂN PHÒNG

1. Số liệu ban đầu
• Hồ sơ kiến trúc (đã chỉnh sửa các kích thước theo GVHD)
2. Nội dung các phần lý thuyết và tính toán
a. Kiến trúc
• Thể hiện lại các bản vẽ theo kiến trúc
b. Kết cấu
• Tính toán thiết kế 01 phương án sàn tầng điển hình.
• Tính toán, thiết kế cầu thang bộ.
c. Mô hình, tính toán, thiết kế khung trục 3 và khung trục B
d. Nền móng

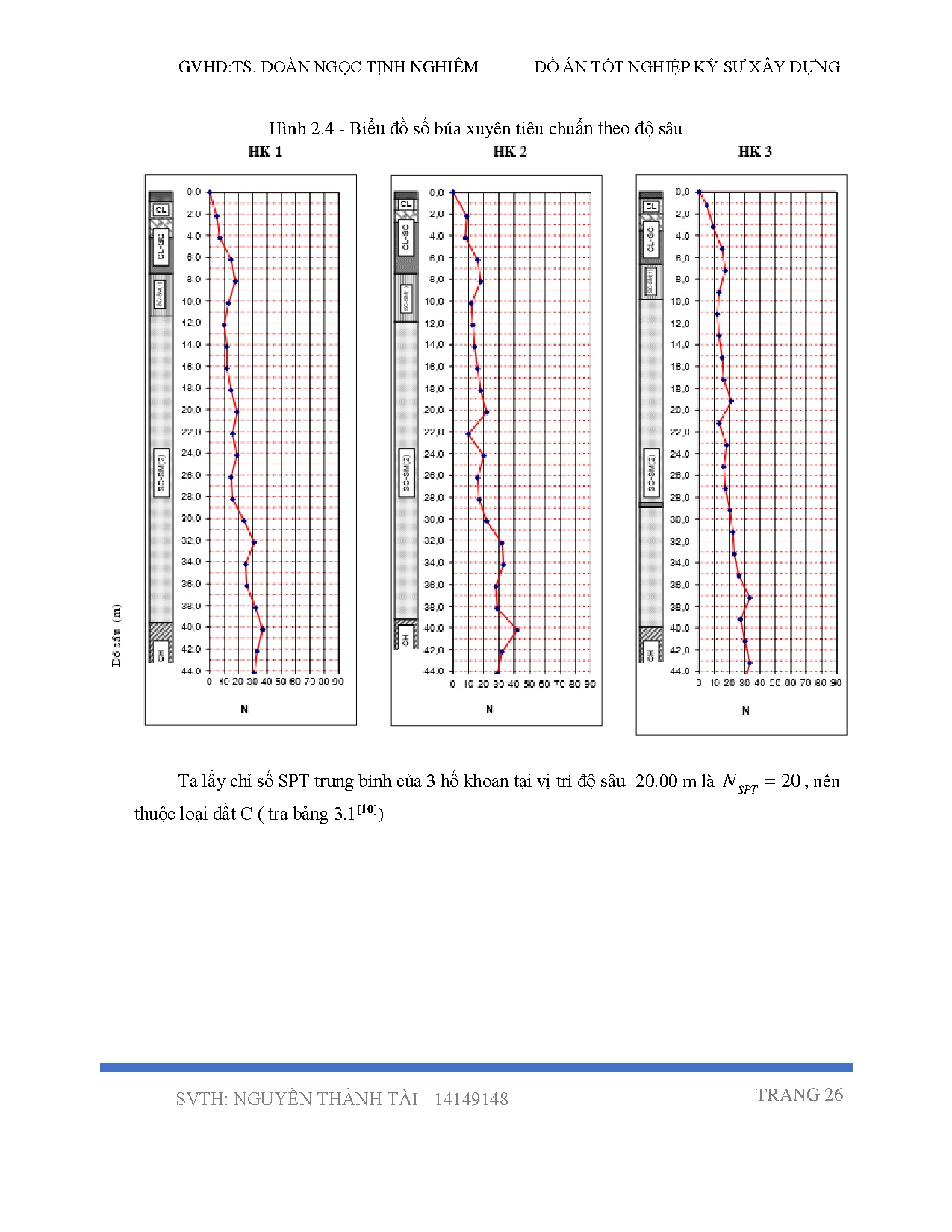

• Tổng hợp số liệu địa chất

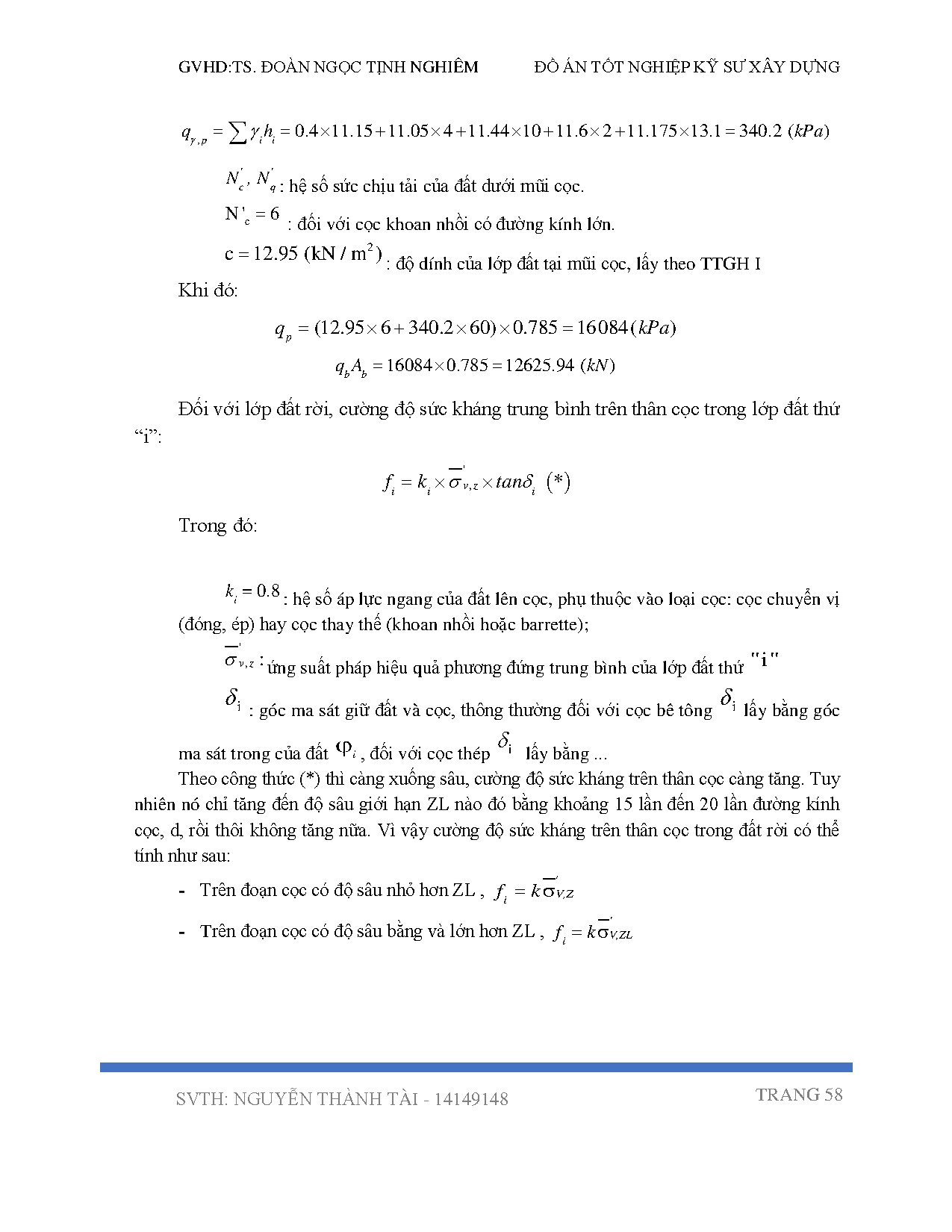

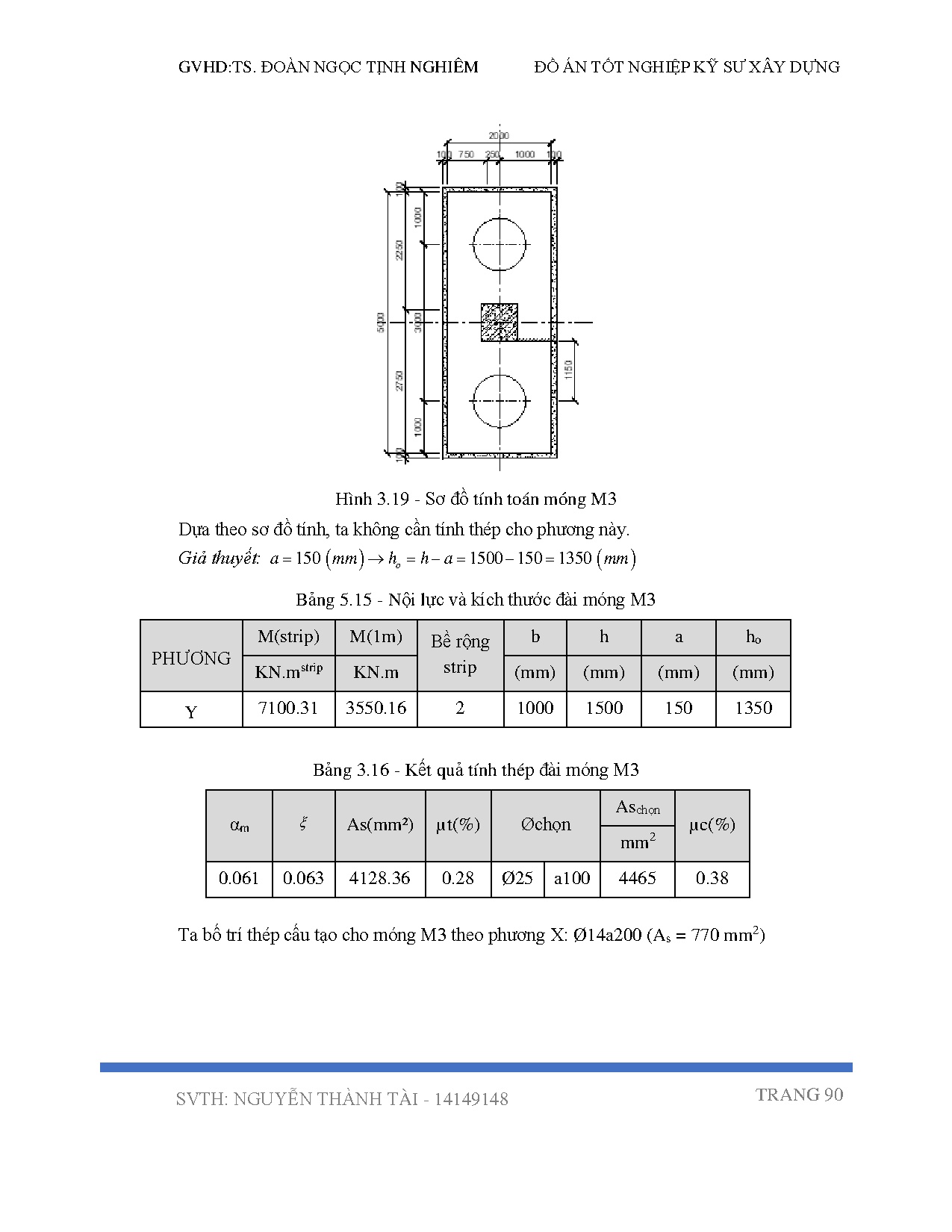

• Thiết kế phương án móng cọc khoan nhồi
3. Thuyết minh và bản vẽ
• 01 Thuyết minh và 01 Phụ lục
• 14 bản vẽ A1 (04 Kiến trúc, 08 Kết cấu, 02 Nền móng)
4. Giảng viên hướng dẫn : TS. ĐOÀN NGỌC TỊNH NGHIÊM
5. Ngày giao nhiệm vụ : 01/03/2018
6. Ngày hoàn thành nhiệm vụ : 30/06/2018
Xác nhận của GVHD
(
...

...
theo phương X

SVTH: NGUYỄN THÀNH TÀI - 14149148

TRANG 118

GVHD:TS. ĐOÀN NGỌC TỊNH NGHIÊM

ĐỒ ÁN TỐT NGHIỆP KỸ SƯ XÂY DỰNG

Hình 5.6 - Biều đồ mômen của ô bản theo phương Y

5.2.4Kết quả chuyển vị

Hình 5.7 - Kết quả chuyển vị
SVTH: NGUYỄN THÀNH TÀI - 14149148

TRANG 119

GVHD:TS. ĐOÀN NGỌC TỊNH NGHIÊM

ĐỒ ÁN TỐT NGHIỆP KỸ SƯ XÂY DỰNG

Độ võng cho phép đối với sàn có sườn nhịp L 7m : (Bảng 4[4] )
1
L cm
250

f

Nhận xét:
f

18 cm

18 cm

f

35.2 cm

 Thoả mản điều kiện độ võng
5.3TÍNH THÉP VÀ BỐ TRÍ THÉP CHO TỪNG Ô BẢN
Tiêu chuẩn áp dụng tính thép sàn[4].
Chọn chiều dày lớp bảo vệ a 20 mm

h0 h a 300 20 280 mm
Các thông số làm cơ sở tính toán
Dùng bêtông B30 có:
Rb = 17 MPa.
Cốt thép có đường kính ≤ 10mm: AI có Rs = 225 MPa.
10mm: AIII có Rs = 365 MPa.
Tra bảng phụ lục giáo trình[12] phần cấu kiện cơ bản:
Cốt thép sàn được tính theo công thức
M
0.427
m
R
Rbbh02

0.5

R

0.618 .

1

1 2

0.618

17
2250

m

Diện tích cốt thép:
As

M
.Rs .h0

Kiểm tra hàm lượng cốt thép:
min

0.05%

0.3%

Astt
bh0

Rb
max

R

Rs

0.47%

0.9% : Hàm lượng hợp lý.

Kết quả tính toán theo file excel để lọc số liệu.
Thép sàn phương án sàn phẳng được trình bày trong phụ lục 3.

SVTH: NGUYỄN THÀNH TÀI - 14149148

TRANG 120

GVHD:TS. ĐOÀN NGỌC TỊNH NGHIÊM

ĐỒ ÁN TỐT NGHIỆP KỸ SƯ XÂY DỰNG

5.3.1KIỂM TRA XUYÊN THỦNG
Ta sử dụng công thức trong mục 6.5.2.4[4] để kiểm tra xuyên thủng cho cột.

Hình 5.8 - Sơ đồ chọc thủng
Điều kiện chọc thủng cho sàn:

F

.Rbt .um .h **

Với:
F là tải trọng gây nên sự phá hoại theo kiểu đâm thủng.
là hệ số lấy bằng 1 đối với bê tông nặng.

Rbt là cường độ chịu kéo tính toán của bê tông B30 Rbt

1.2 MPa

um là chu vi trung bình của mặt đâm thủng um

2. 2h0 bc hc

Ta có: hs 180 mm a

280 mm

20 mm suy ra h0

 Chu vi trung bình của mặt đâm thủng cột kích thước (750x750)
um

2

2 28 75 75

472 cm

4.72 m

Kiểm tra chọc thủng với các cột có cùng kích thước – Diện truyền tải lên đầu cột lớn bằng
phần mềm ETABS.
Lực gây xuyên thủng được xuất ra từ bảng Table – Support Reactions trong phụ lục 3
- Bảng 3.2, phản lực tại chân cột lớn nhất tại cột 5– D:

F 1138 kN
Lực gây xuyên thủng giới hạn tính theo công thức[4]:

.Rbt .um .h 1 1.2 103 4.72 0.28 1285.92 kN

F 1138 kN

 Vậy sàn không bị xuyên thủng
Phản lực tại cột xuất ra từ ETABS được trình bày trong phụ lục 3 - Bảng 3.2

SVTH: NGUYỄN THÀNH TÀI - 14149148

TRANG 121

GVHD:TS. ĐOÀN NGỌC TỊNH NGHIÊM

SVTH: NGUYỄN THÀNH TÀI - 14149148
