BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC
SƯ PHẠM KỸ THUẬT TP HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP
THIẾT KẾ
TOÀ NHÀ VĂN PHÒNG CÔNG TY SC5

GVHD: ThS. NGUYỄN THANH TÚ
SVTH: TRẦN PHÚ LÂM
MSSV: 14149087
Khoá : 2014 – 2018
Tp. Hồ Chí Minh, tháng 07/2018

LỜI CẢM ƠN
Đối với mỗi sinh viên ngành Xây dựng, luận văn tốt nghiệp chính là
công việc kết thúc quá trình học tập ở trường đại học, đồng thời mở ra trước mắt
mỗi người một hướng đi mới vào cuộc sống thực tế trong tương lai. Thông qua
quá trình làm luận văn đã tạo điều kiện để em tổng hợp, hệ thống lại những
kiến thức đã được học, đồng thời thu thập bổ sung thêm những kiến thức mới
mà mình còn thiếu sót, rèn luyện khả năng tính toán và giải quyết các vấn đề
có thể phát sinh trong thực tế.
Trong suốt khoảng thời gian thực hiện luận văn của mình, em đã nhận
được rất nhiều sự chỉ dẫn, giúp đỡ tận tình của thầy ThS. Nguyễn Thanh Tú.
Em xin gửi lời cảm ơn chân thành, sâu sắc của mình đến quý Thầy. Em cũng
xin gửi lời cảm ơn chân thành đến toàn thể quý Thầy Cô khoa Xây Dựng đã
hướng dẫn em trong 4 năm học tập và rèn luyện tại trường. Những kiến thức
và kinh nghiệm mà các thầy cô đã truyền đạt cho em là nền tảng, chìa khóa để
em có thể hoàn thành luận văn tốt nghiệp này.
Xin gửi lời cảm ơn sâu sắc đến ba mẹ, những người thân trong gia đình,
sự giúp đỡ động viên của các anh chị khóa trước, những người bạn thân giúp
em vượt qua những khókhăn trong suốt quá trình học tập và hoàn thành luận
văn.
Mặc dù đã cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn
chế, do đó luận văn tốt nghiệp của em khó tránh khỏi những thiếu sót, kính
mong nhận được sự chỉ dẫn của quý Thầy Cô để em cũng cố, hoàn hiện kiến
thức của mình hơn.
Cuối cùng, em xin chúc quý Thầy Cô thành công và luôn dồi dào sức
khỏe để có thể tiếp tục sự nghiệp truyền đạt kiến thức cho thế hệ sau.
Em xin chân thành cám ơn.
Tp. Hồ Chí Minh, ngày.…..tháng….. năm 2018
Sinh viên thực hiện

TRẦN PHÚ LÂM

MỤC LỤC
CHƯƠNG 1: NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP .................................................................... 1
CHƯƠNG 2: KIẾN TRÚC, VẬT LIỆU SỬ DỤNG VÀ TIÊU CHUẨN THIẾT KẾ .............. 1
2.1 KIẾN TRÚC .................................................................................................................................. 1
2.2 NHIỆM VỤ THIẾT KẾ ................................................................................................................ 2
2.3 TIÊU CHUẨN SỬ DỤNG TÍNH TOÁN KẾT CẤU .....................................
...

...
36 m (3 cọc 12 m)
- Độ sâu chôn móng: -41.1 m
- Sức chịu tải thiết kế: ~1400 kN
- Sức chịu tải vật liệu: 3300 kN
2. Tính toán chi phí cho từng loại cọc
2.1 Móng cọc ép BTCT đúc sẵn
Theo công bố giá vật liệu xây dựng tháng 07/2015 của liên sở Xây dựng – Tài chính
tỉnh Đồng Nai. Ta có bảng dự toán sơ bộ chi phí cho 1 cọc vuông BTCT đúc sẵn,
chiều dài 9m như sau:
Trọng
Khối
Đơn
Thành
Số
Chiều
lượng
STT
Vật liệu
lượng giá/kg
tiền
lượng dài (m) thép/1m
(kg)
(đồng)
(đồng)
(kg)
Bê tông mác 350
1.58 1359000 2147220
1
Thép phi 16 (thép
5
9
1.58
71.1
14545 1034149.5
2
chủ)
Thép phi 6 (thép đai)
56
1.2
0.22
14.784 14200
209932.8
3
Thép phi 6 (thép lưới
56
0.35
0.22
4.312
14200
61230.4
4
đầu cọc)
Thép bản
300x250x10 (mối
30.24
14800
447552
5
nối)
Thép phi 25 (thép
1
0.8
3.85
3.08
14545
44798.6
6
dẫn)
Tổng
3944883.3
Ghi chú: Tổng chi phí trên chưa bao gồm: chi phí vận chuyển, ép cọc, chế tạo cọc và
chi phí nhân công và các loại chi phí khác.
Với cọc dài 27 m, gồm 3 đoạn coc nối lạiphí cần là: 11.834.650 đồng
2.2 Móng cọc ép BTCT đúc sẵn
Theo báo giá của nhà cung cấp, giá cọc BT ly tâm ứng suất trước như sau:

158

Như vậy với cọc bê tông ly tâm PHC D400 loại A thi công tại công trường, giá xuất xởng
là 360.000 đồng/m.
Với cọc dài 36 m sử dụng cho công trình, chi phí cần là: 12.960.000 đồng
3. Kết luận
- Để đạt đến cùng sức chịu tải thiết kế gần 1400 kN, với đường kính cọc D400:
+ Cọc BTCT vuông đúc sẵn cắm với độ sâu ít hơn
+ Cọc BTCT vuông đúc sẵn cần dùng ít chi phí cơ bản về sản xuất cọc hơn cọc BTCT
ly tâm dự ứng lực
- Kết luận: Với điều kiện địa chất như của công trình nên sử dụng cọc BTCT vuông
đúc sẵn để giảm chi phí hợp lý.

159

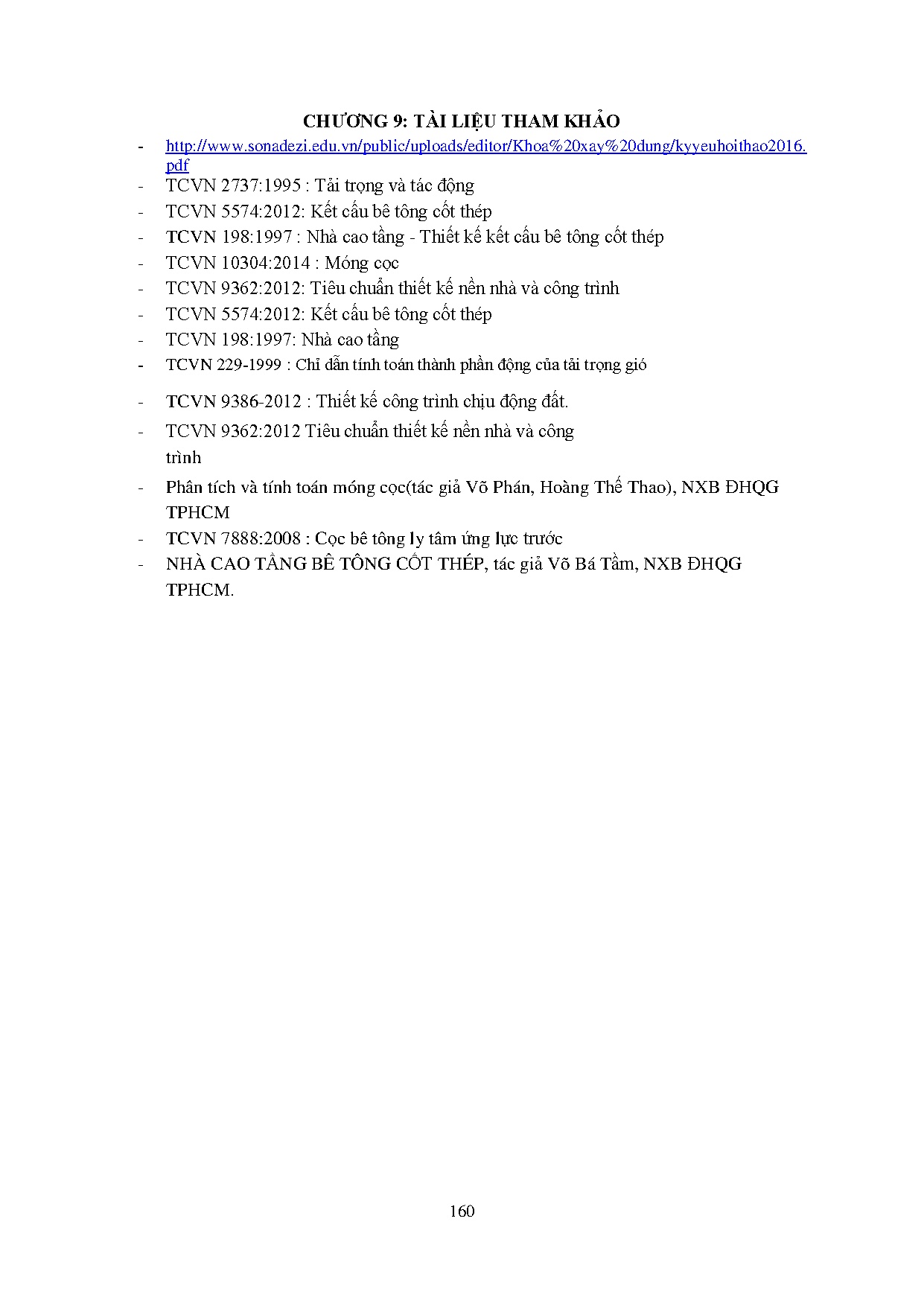

CHƯƠNG 9: TÀI LIỆU THAM KHẢO
-

http://www.sonadezi.edu.vn/public/uploads/editor/Khoa%20xay%20dung/kyyeuhoithao2016.
pdf

-

TCVN 2737:1995 : Tải trọng và tác động
TCVN 5574:2012: Kết cấu bê tông cốt thép
TCVN 198:1997 : Nhà cao tầng - Thiết kế kết cấu bê tông cốt thép
TCVN 10304:2014 : Móng cọc
TCVN 9362:2012: Tiêu chuẩn thiết kế nền nhà và công trình
TCVN 5574:2012: Kết cấu bê tông cốt thép
TCVN 198:1997: Nhà cao tầng

-

TCVN 229-1999 : Chỉ dẫn tính toán thành phần động của tải trọng gió

-

TCVN 9386-2012 : Thiết kế công trình chịu động đất.

-

TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công
trình

-

Phân tích và tính toán móng cọc(tác giả Võ Phán, Hoàng Thế Thao), NXB ĐHQG
TPHCM
TCVN 7888:2008 : Cọc bê tông ly tâm ứng lực trước
NHÀ CAO TẦNG BÊ TÔNG CỐT THÉP, tác giả Võ Bá Tầm, NXB ĐHQG
TPHCM.

-
