.2  8  2.16  2  1.85  1.85  29145.54 (kN)
 11.05 103 
2
1.45
 Lực xuyên thủng Fxt = 5Pmax = 5 3761 = 18805 (kN) Fcx = 29145.54(kN)
 Kết luận: Thỏa điều kiện chống xuyên thủng.
 Các mặt còn lại với mặt xuyên thủng có c nhỏ hơn nên Fcx lớn sẽ thỏa điều kiện chống
xuyên thủng.

100

6.5.5. Thiết kế cốt thép cho đài móng M35

Hình 6.17 - Moment phƣơng X và phƣơngY trong móng M35
 Tính toán cốt thép:
 Chọn agt lớp dƣới agt.d = angàm + 20 = 200 + 20 = 220 (mm)
 Chọn agt lớp trên agt.t = 45 (mm)
R b bh 0
M
h 0  Hd  a gt  m 
   1  1  2 m  As 
2
Rs
R b bh 0
Bảng 6.15 - Kết quả tính thép móng M35
Vị trí

M

(kN.m)
Phƣơng Lớp dƣới 9871.258
X
Lớp trên -564.38

dải
strip
3.4
3.4

h0

m



As_yc
2

(m)
cm /m
1.78 0.063 0.065 46.20
1.955 0.003 0.003 2.33

Bố trí
cốt thép
a100
16a200

As_tk
cm2/m
49.06
10.06
101

Phƣơng Lớp dƣới 9601.501
Y
Lớp trên -547.336

3.4
3.4

1.78 0.061 0.063 44.89
1.955 0.003 0.003 2.26

a100
16a200

49.06
10.06

102

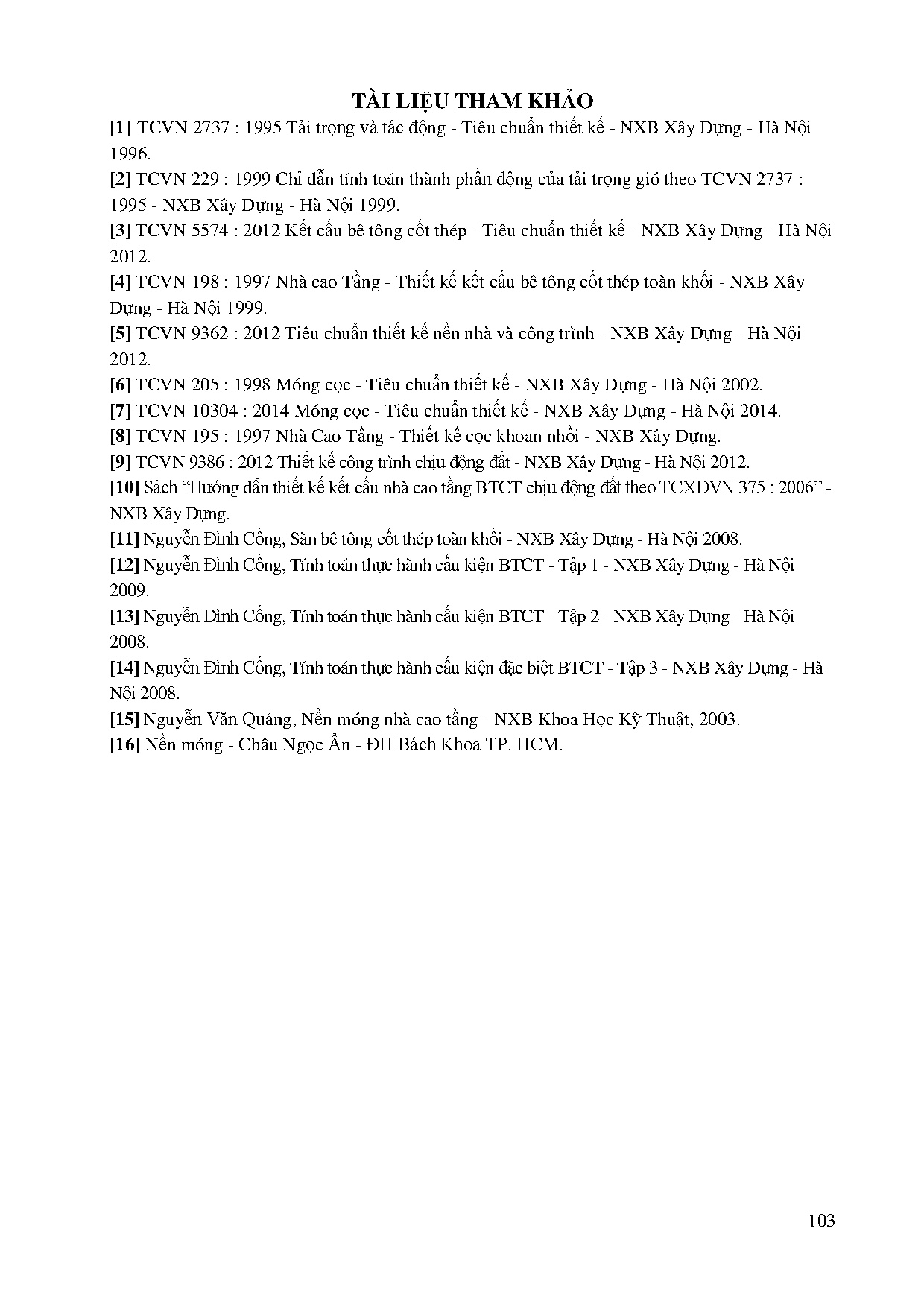

TÀI LIỆU THAM KHẢO
[1] TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
1996.
[2] TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN 2737 :
1995 - NXB Xây Dựng - Hà Nội 1999.
[3] TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2012.
[4] TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB Xây
Dựng - Hà Nội 1999.
[5] TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà Nội
2012.
[6] TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.
[7] TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2014.
[8] TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
[9] TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.
[10] Sách “Hƣớng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375 : 2006” NXB Xây Dựng.
[11] Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.
[12] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà Nội
2009.
[13] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà Nội
2008.
[14] Nguyễn Đình Cống, Tính toán thực hành cấu kiện đặc biệt BTCT - Tập 3 - NXB Xây Dựng - Hà
Nội 2008.
[15] Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.
[16] Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

103
