Đồ án tốt nghiệp - Thiết kế khu căn hộ cao cấp Quốc Cường 2

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI:
THIẾT KẾ
KHU CĂN HỘ CAO CẤP QUỐC CƯỜNG 2

GVHD: TS. HÀ DUY KHÁNH
SVTH: PHAN VĂN HIỂN
MSSV: 13149045
Khóa : 2013 - 2017

Tp. Hồ Chí Minh, tháng 06/2017

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG &amp CƠ HỌC ỨNG DỤNG

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: PHAN VĂN HIỂN ................................MSSV: 13149045
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: THIẾT KẾ KHU CĂN HỘ CAO CẤP QUỐC CƯỜNG 2
Họ và tên Giáo viên hướng dẫn: TS. HÀ DUY KHÁNH
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
..............................................................................
...

...
= 10mm

= K coc 

Ptb 4400

 440(kN/ mm)
S
10

Hình 6.13: Dải trip theo Phuong Y

134

Hình 6.14: Dải trip theo Phuong X

Hình 6.15: Phản lực đầu cọc

135

Nội lực dải

Hình 6.16: Biểu đồ mô men max của dải theo phương X

Hình 6.16 Biểu đồ mô men max của dải theo phương Y

136

Theo phương X
Bảng 6.21: Bảng tính cốt thép đài móng M3 theo phương X
As

Phương X

M (kNm) m



TRÊN

1308.5

0.02

0.02

14.66

18a150 (16.97cm2)

DƯỚI

5840.8

0.01

0.01

68.82

 (72.51 cm2)

(cm2)

Chọn thép

Theo phương Y
Bảng 6.22: Bảng tính cốt thép đài móng M3 theo phương Y
Phương Y

M
(kNm)

m



As (cm2) Chọn thép

TRÊN

4325.2

0.02

0.02

48.88

20a150 (62.84 cm2)

DƯỚI

4339.8

0.01

0.01

50.82

20a150 (62.84 cm2)

6.8. MÔ HÌNH MÓNG LÕI THANG BẰNG PHẦN MỀM TEKLA
-

Mô hình 3d

Hình 6.17: mô hình 3D bằng phân mềm Tekla

137

-

Bố trí thép trong mô hình

Hình 6.18: vẽ thép trong mô hình vừa tạo bằng phần mềm tekla
-

Xuất bản vẽ kết cấu thép và thống kê thép được trình bày ở bản vẽ đính kèm
Ưu điểm: mô hình hóa 3D một cách trực quan, chính xác,bản vẽ chính xác và
thống kê cốt thép một cách đầy đủ,dễ quản lý. Sử dụng Tekla trong bê tông cốt
thép đang là xu hướng hiện nay và tương lai.

138

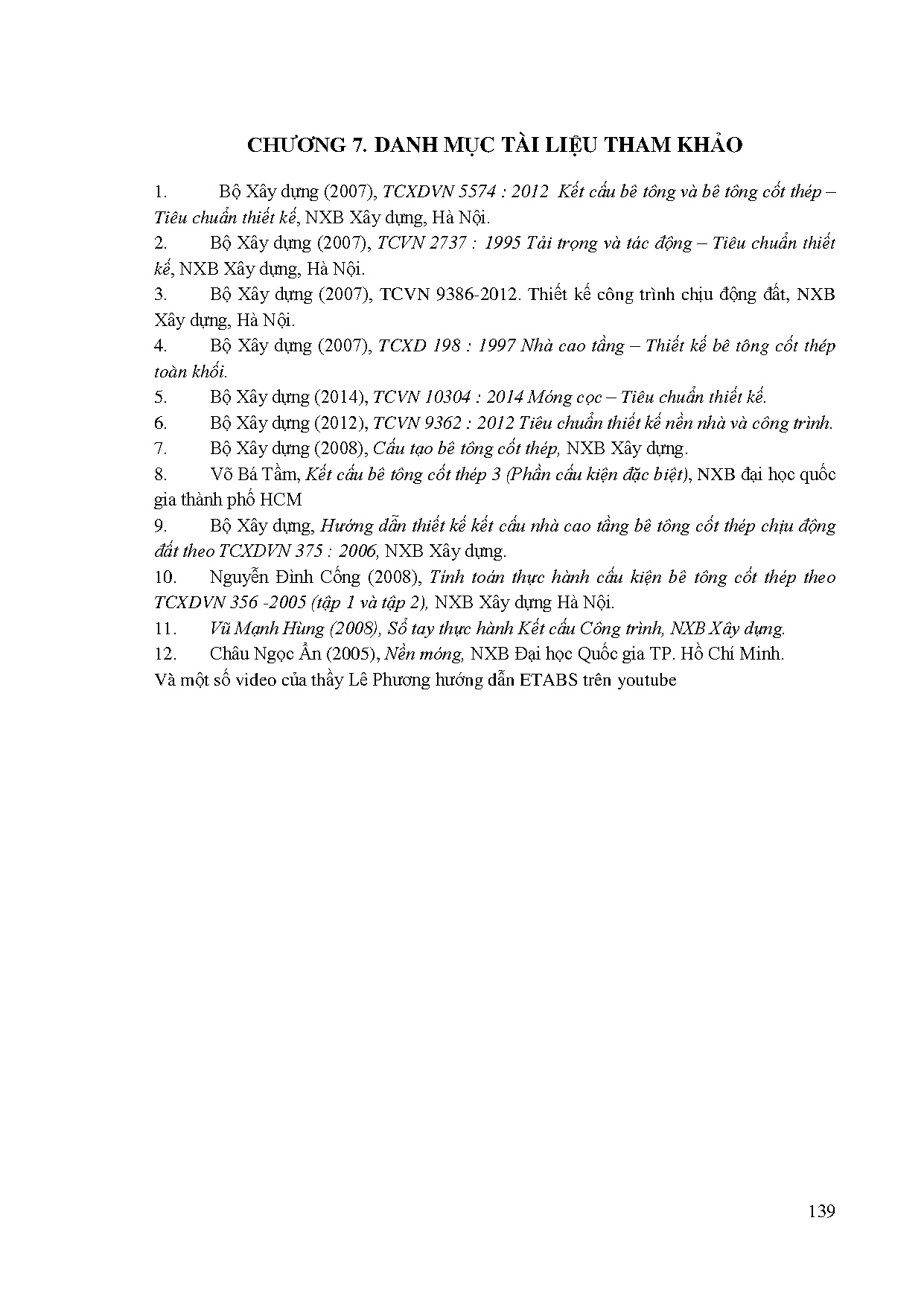

CHƯƠNG 7. DANH MỤC TÀI LIỆU THAM KHẢO
1.
Bộ Xây dựng (2007), TCXDVN 5574 : 2012 Kết cấu bê tông và bê tông cốt thép –
Tiêu chuẩn thiết kế, NXB Xây dựng, Hà Nội.
2.
Bộ Xây dựng (2007), TCVN 2737 : 1995 Tải trọng và tác động – Tiêu chuẩn thiết
kế, NXB Xây dựng, Hà Nội.
3.
Bộ Xây dựng (2007), TCVN 9386-2012. Thiết kế công trình chịu động đất, NXB
Xây dựng, Hà Nội.
4.
Bộ Xây dựng (2007), TCXD 198 : 1997 Nhà cao tầng – Thiết kế bê tông cốt thép
toàn khối.
5.
Bộ Xây dựng (2014), TCVN 10304 : 2014 Móng cọc – Tiêu chuẩn thiết kế.
6.
Bộ Xây dựng (2012), TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình.
7.
Bộ Xây dựng (2008), Cấu tạo bê tông cốt thép, NXB Xây dựng.
8.
Võ Bá Tầm, Kết cấu bê tông cốt thép 3 (Phần cấu kiện đặc biệt), NXB đại học quốc
gia thành phố HCM
9.
Bộ Xây dựng, Hướng dẫn thiết kế kết cấu nhà cao tầng bê tông cốt thép chịu động
đất theo TCXDVN 375 : 2006, NXB Xây dựng.
10.
Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo
TCXDVN 356 -2005 (tập 1 và tập 2), NXB Xây dựng Hà Nội.
11.
Vũ Mạnh Hùng (2008), Sổ tay thực hành Kết cấu Công trình, NXB Xây dựng.
12.
Châu Ngọc Ẩn (2005), Nền móng, NXB Đại học Quốc gia TP. Hồ Chí Minh.
Và một số video của thầy Lê Phương hướng dẫn ETABS trên youtube
