Đồ án tốt nghiệp - Thiết kế khách sạn Bình Minh

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

-***-

ĐỒ ÁN TỐT NGHIỆP
NGÀNH CNKT CÔNG TRÌNH XÂY DỰNG

THIẾT KẾ KHÁCH SẠN BÌNH MINH

GVHD: TS. NGUYỄN VĂN CHÚNG
SVTH: NGUYỄN THÀNH ĐÔ

GVHD: Th.S. HUỲNH PHƯỚC SƠN
TP. Hồ Chí Minh, tháng 01 năm 2021

ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN THÀNH ĐÔ
MSSV: 16149157
Ngành:
CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài:
THIẾT KẾ KHÁCH SẠN BÌNH MINH
Họ và tên GVHD: TS NGUYỄN VĂN CHÚNG
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
2. Ưu điểm:
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
3. Khuyết điểm:
......................................................................................................................................................
......................................................................................................................................................
...................................................................................................................
...

...
yêu cầu.
6.8.7. Kiểm tra xuyên thủng cho móng M3
Chiều cao đài hđ = 1.2(m)
Nhân tố gây chọc thủng đài cọc là do phản lực các cọc nằm ngoài đáy tháp xuyên thủng của đài
móng. Vì vậy nếu tất cả các cọc nằm trong tháp xuyên thủng thì không cần kiểm tra xuyên
thủng cho kết cấu móng.
Tháp xuyên thủng xác định từ mép chân cột mở rộng ra 4 phía một góc 450.
- Kiểm tra xuyên thủng do vách thang máy :

Hình 6.23: Kiểm tra xuyên thủng móng M3
Ta nhận thấy tháp xuyên thủng phủ hết các đầu cọc, do đó không cần kiểm tra xuyên thủng.

129

6.8.8. Tính thép cho móng M3
Sử dụng phần mềm SAFE mô hình, tính toán nội lực. Tính toán thép giống bản sàn với  b  0.9

Hình 6.24: Moment đài cọc móng M3 lớn nhất

130

Hình 6.25: Moment đài cọc móng M3 bé nhất
Giả thiết ao = 50mm  ho = 1150 đối với lớp trên, ao = 150mm  ho = 1050 đối với lớp dưới
Bảng 6.18: Bảng tính thép đài móng M3
M

b

h0

αm



Phương Y

Lớp trên
Lớp dưới
Lớp trên
Lớp dưới

-194.5
1132.3
-211.9
1149.7

1000
1000
1000
1000

1150
1050
1150
1050



a

(mm2)

(kN.m) (mm) (mm)
Phương X

As

0.009
0.067
0.01
0.068

0.009
0.07
0.011
0.071

485
3192
529.24
3243

As
(mm2)

16
22
16
22

200
100
200
100

1005.3
3801.3
1005.3
3801.3
131


(%)
0.09
0.36
0.09
0.36

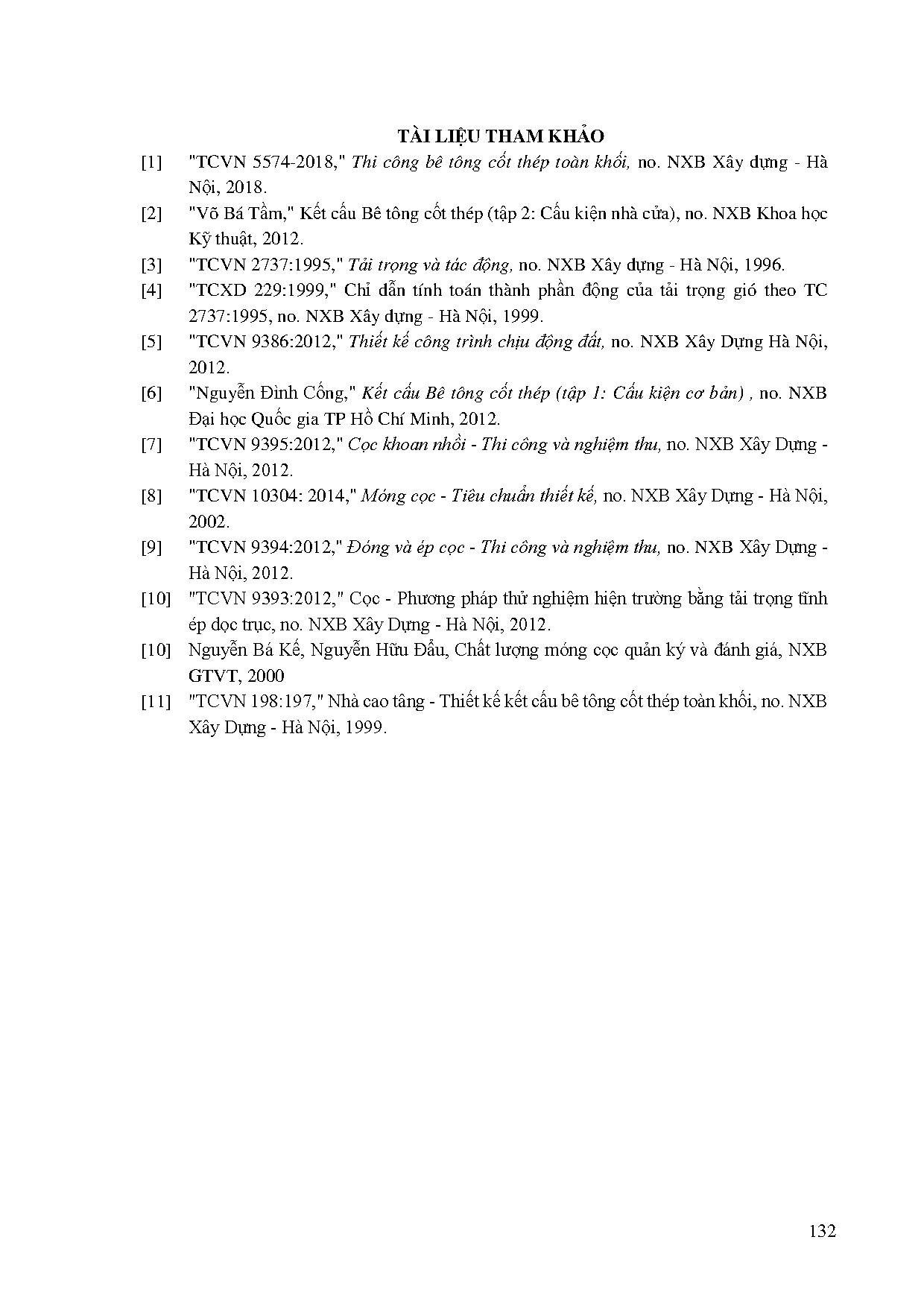

TÀI LIỆU THAM KHẢO
[1] TCVN 5574-2018, Thi công bê tông cốt thép toàn khối, no. NXB Xây dựng - Hà
Nội, 2018.
[2] Võ Bá Tầm, Kết cấu Bê tông cốt thép (tập 2: Cấu kiện nhà cửa), no. NXB Khoa học
Kỹ thuật, 2012.
[3] TCVN 2737:1995, Tải trọng và tác động, no. NXB Xây dựng - Hà Nội, 1996.
[4] TCXD 229:1999, Chỉ dẫn tính toán thành phần động của tải trọng gió theo TC
2737:1995, no. NXB Xây dựng - Hà Nội, 1999.
[5] TCVN 9386:2012, Thiết kế công trình chịu động đất, no. NXB Xây Dựng Hà Nội,
2012.
[6] Nguyễn Đình Cống, Kết cấu Bê tông cốt thép (tập 1: Cấu kiện cơ bản) , no. NXB
Đại học Quốc gia TP Hồ Chí Minh, 2012.
[7] TCVN 9395:2012, Cọc khoan nhồi - Thi công và nghiệm thu, no. NXB Xây Dựng Hà Nội, 2012.
[8] TCVN 10304: 2014, Móng cọc - Tiêu chuẩn thiết kế, no. NXB Xây Dựng - Hà Nội,
2002.
[9] TCVN 9394:2012, Đóng và ép cọc - Thi công và nghiệm thu, no. NXB Xây Dựng Hà Nội, 2012.
[10] TCVN 9393:2012, Cọc - Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh
ép dọc trục, no. NXB Xây Dựng - Hà Nội, 2012.
[10] Nguyễn Bá Kế, Nguyễn Hữu Đẩu, Chất lượng móng cọc quản ký và đánh giá, NXB
GTVT, 2000
[11] TCVN 198:197, Nhà cao tâng - Thiết kế kết cấu bê tông cốt thép toàn khối, no. NXB
Xây Dựng - Hà Nội, 1999.
