6.3.7. Kiểm tra bền và ổn định của cừ larsen:

Mô hình tường cừ larsen trong Plaxis

Page | 97

Mô phỏng các bước thi công trong Plaxis


Kết quả nội lực trong tường cừ larsen:

Nội lực đào đất lần 1
 Kiểm tra bền và ổn đinh cừ larsen khi đào đất lần 1:
Khả năng chịu lực của cừ larsen (Sử dụng thép SD295): [Mmax] = 669kNm/m
Nội lực lớn nhất trong cừ larsen sau khi đào đất đến cao độ -5.3m :
Mmax = 35.88kN.m
Chuyển vị Ux = -1.17mm.
Cừ Larsen KSP-IV

M(KNm)
b(mm)
h(mm)
t(mm)
P(kg/m) W(cm3/m) kN / cm 2
15.4

400

160

16

76.1

2270

0.68

 
kN / cm

2

Kiểm
tra

29.5

 Tường cừ larsen đủ khả năng chịu lực.
Page | 98

O
K

Nộ lực đào đất lần 2
 Kiểm tra bền và ổn đinh cừ larsen khi đào đất lần 2:
Khả năng chịu lực của cừ larsen (Sử dụng thép SD295): [Mmax] = 669kNm/m
Nội lực lớn nhất trong cừ larsen sau khi đào đất đến cao độ -5.3m :
Mmax = 35.88kN.m
Chuyển vị Ux = -3.07mm.
Cừ Larsen KSP-IV

M(KNm)
b(mm)
h(mm)
t(mm)
P(kg/m) W(cm3/m) kN / cm 2
35.88

400

160

16

76.1

2270

1.58

 
kN / cm

2

Kiểm
tra

29.5

 Tường cừ larsen đủ khả năng chịu lực.

Page | 99

O
K

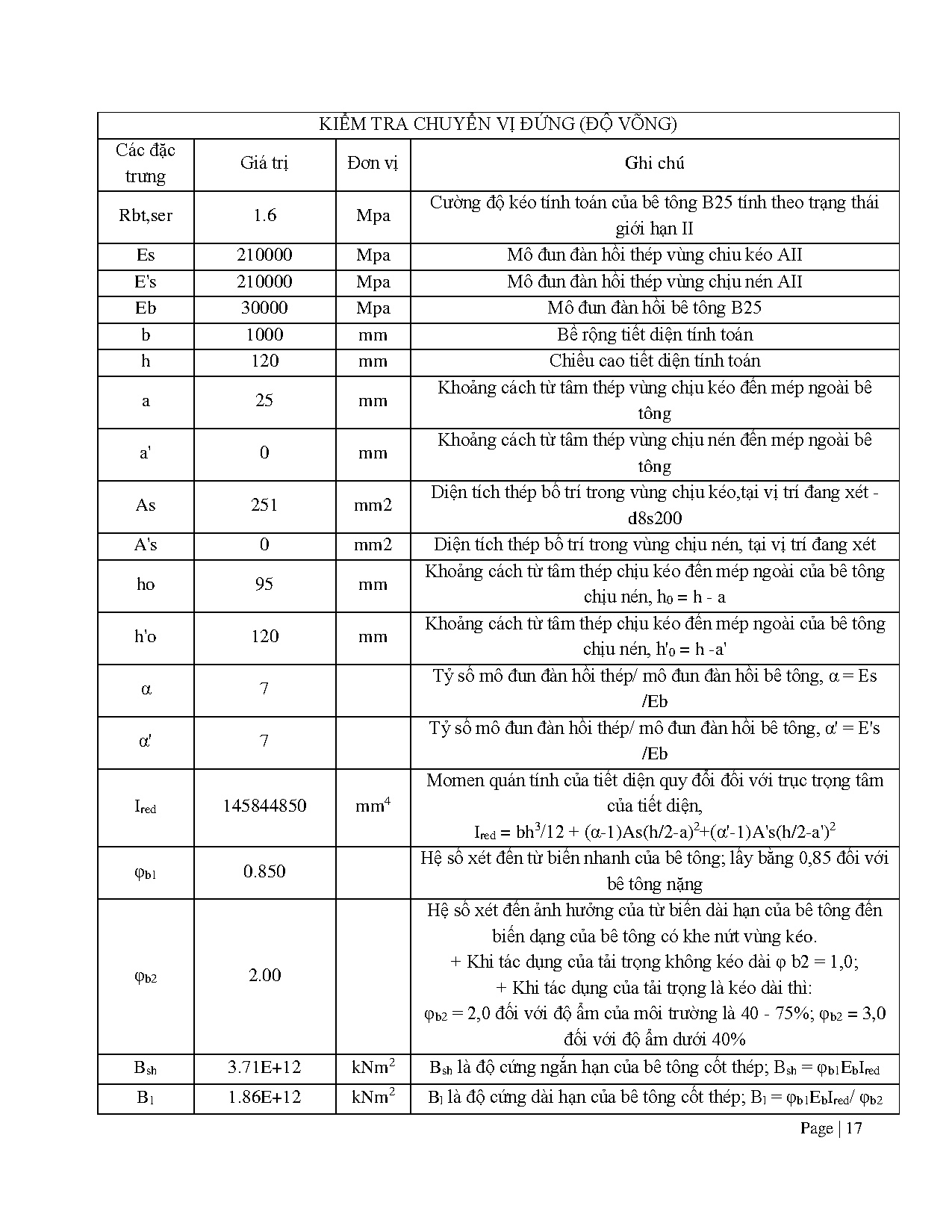

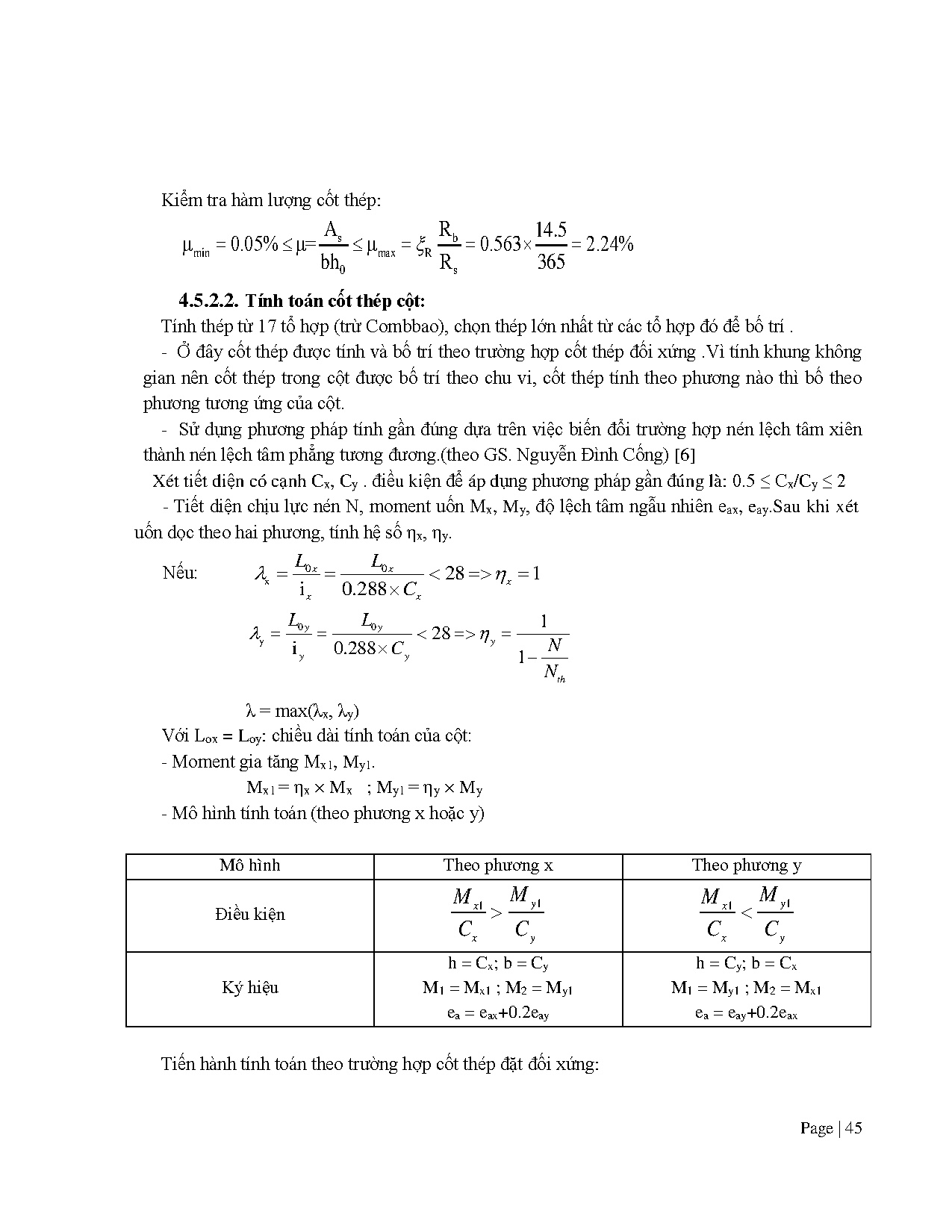

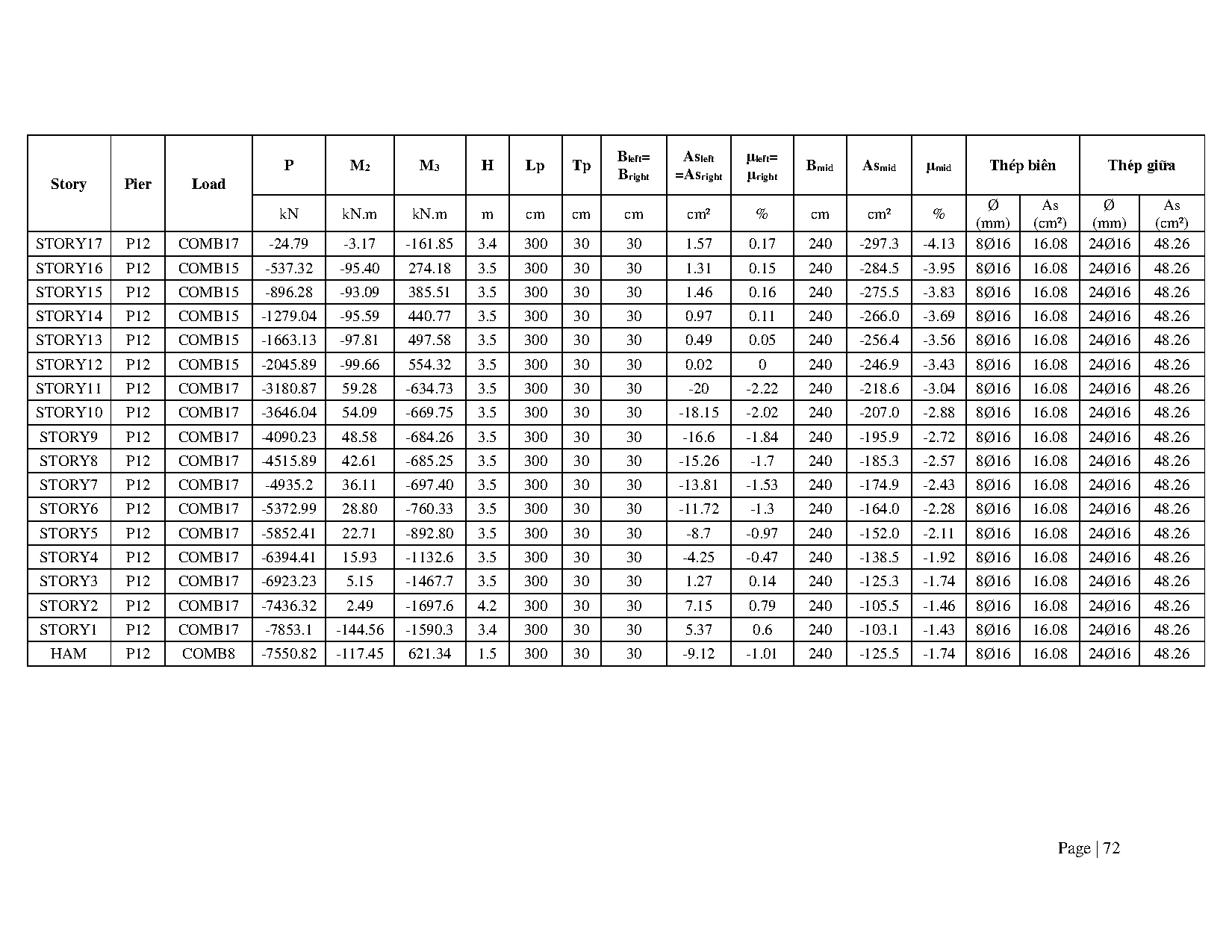

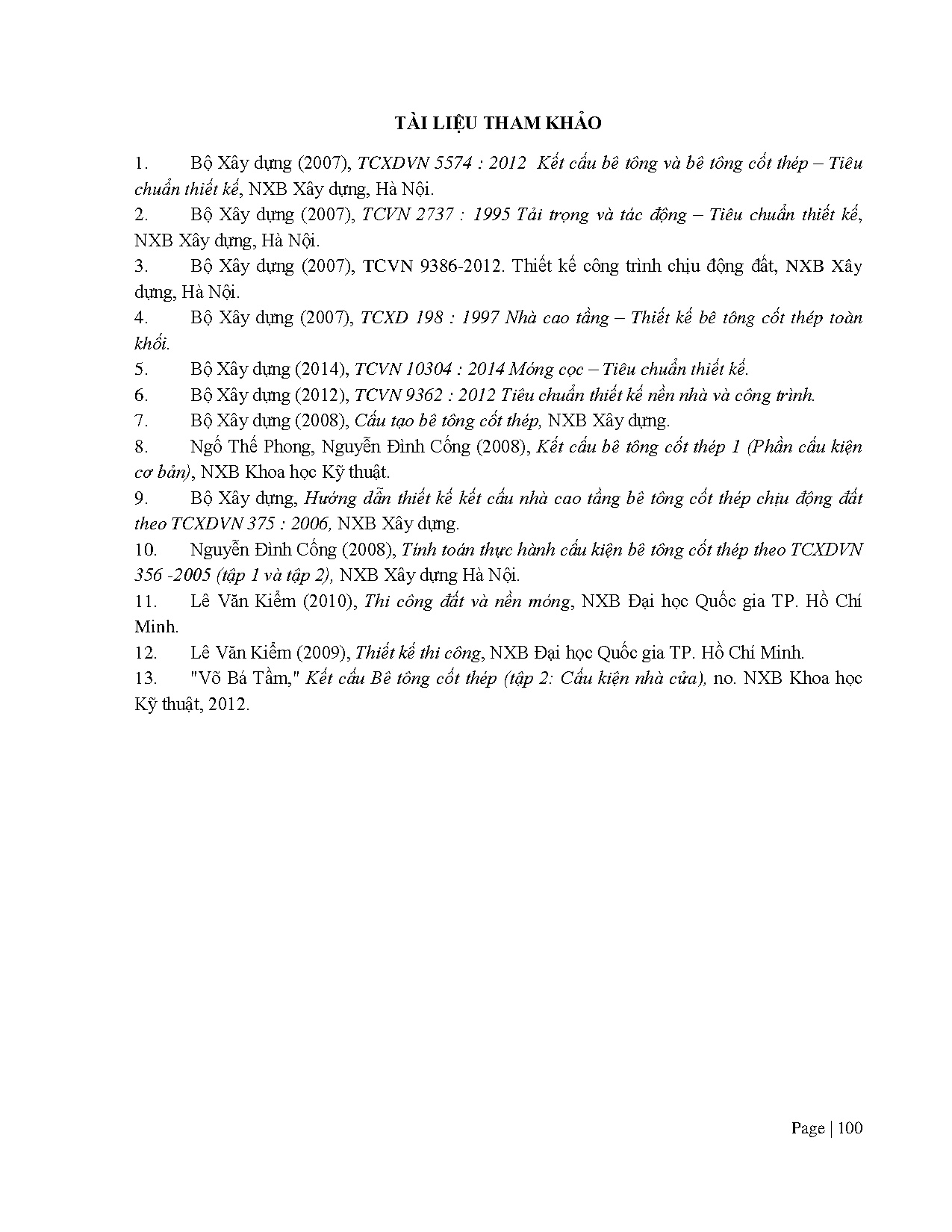

TÀI LIỆU THAM KHẢO
