Đồ án tốt nghiệp - Thiết kế chung cư Thạnh Mỹ Lợi

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

THIẾT KẾ CHUNG CƯ THẠNH MỸ LỢI

GVHD: ThS. NGUYỄN VĂN KHOA
SVTH: NGUYỄN HUỲNH HOÀI PHÚC

Tp. Hồ Chí Minh, tháng 08/2017

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: NGUYỄN HUỲNH HOÀI PHÚC - MSSV: 13149119
Ngành:
Công nghệ kĩ thuật công trình Xây dựng
Tên đề tài:
Thiết kế CHUNG CƯ THẠNH MỸ LỢI
Họ và tên giảng viên hướng dẫn: Th.S NGUYỄN VĂN KHOA
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
2. Ưu điểm:
............................................................................................................................................
............................................................................................................................................
3. Khuyết điểm:
............................................................................................................................................
............................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
............................................................................................................................................
5. Đánh giá loại:
............................................................................................................................................
6. Điểm:……………….(Bằng chữ: ...................................................................................... )
Tp. Hồ Chí Minh, ngày
tháng
năm 20…
Giáo viên hướng dẫn
(Ký &amp ghi rõ họ tên)

Page | i

TRƯỜNG ĐẠI HỌC S
...

...
c ngầm tới cao độ -5.8m.
Giai đoạn 4: Đào đất lần 2 đến cao độ - 5.3m.
6.3.7. Kiểm tra bền và ổn định của cừ larsen:

Mô hình tường cừ larsen trong Plaxis

Page | 97

Mô phỏng các bước thi công trong Plaxis


Kết quả nội lực trong tường cừ larsen:

Nội lực đào đất lần 1
 Kiểm tra bền và ổn đinh cừ larsen khi đào đất lần 1:
Khả năng chịu lực của cừ larsen (Sử dụng thép SD295): [Mmax] = 669kNm/m
Nội lực lớn nhất trong cừ larsen sau khi đào đất đến cao độ -5.3m :
Mmax = 35.88kN.m
Chuyển vị Ux = -1.17mm.
Cừ Larsen KSP-IV

 
M(KNm)
2
b(mm)
h(mm)
t(mm)
P(kg/m) W(cm3/m) kN / cm
kN / cm 2
15.4

400

160

16

76.1

2270

0.68

Kiểm
tra

29.5

 Tường cừ larsen đủ khả năng chịu lực.

Page | 98

OK

Nộ lực đào đất lần 2
 Kiểm tra bền và ổn đinh cừ larsen khi đào đất lần 2:
Khả năng chịu lực của cừ larsen (Sử dụng thép SD295): [Mmax] = 669kNm/m
Nội lực lớn nhất trong cừ larsen sau khi đào đất đến cao độ -5.3m :
Mmax = 35.88kN.m
Chuyển vị Ux = -3.07mm.
Cừ Larsen KSP-IV

 
M(KNm)
b(mm)
h(mm)
t(mm)
P(kg/m) W(cm3/m) kN / cm 2
kN / cm 2
35.88

400

160

16

76.1

2270

1.58

Kiểm
tra

29.5

 Tường cừ larsen đủ khả năng chịu lực.

Page | 99

OK

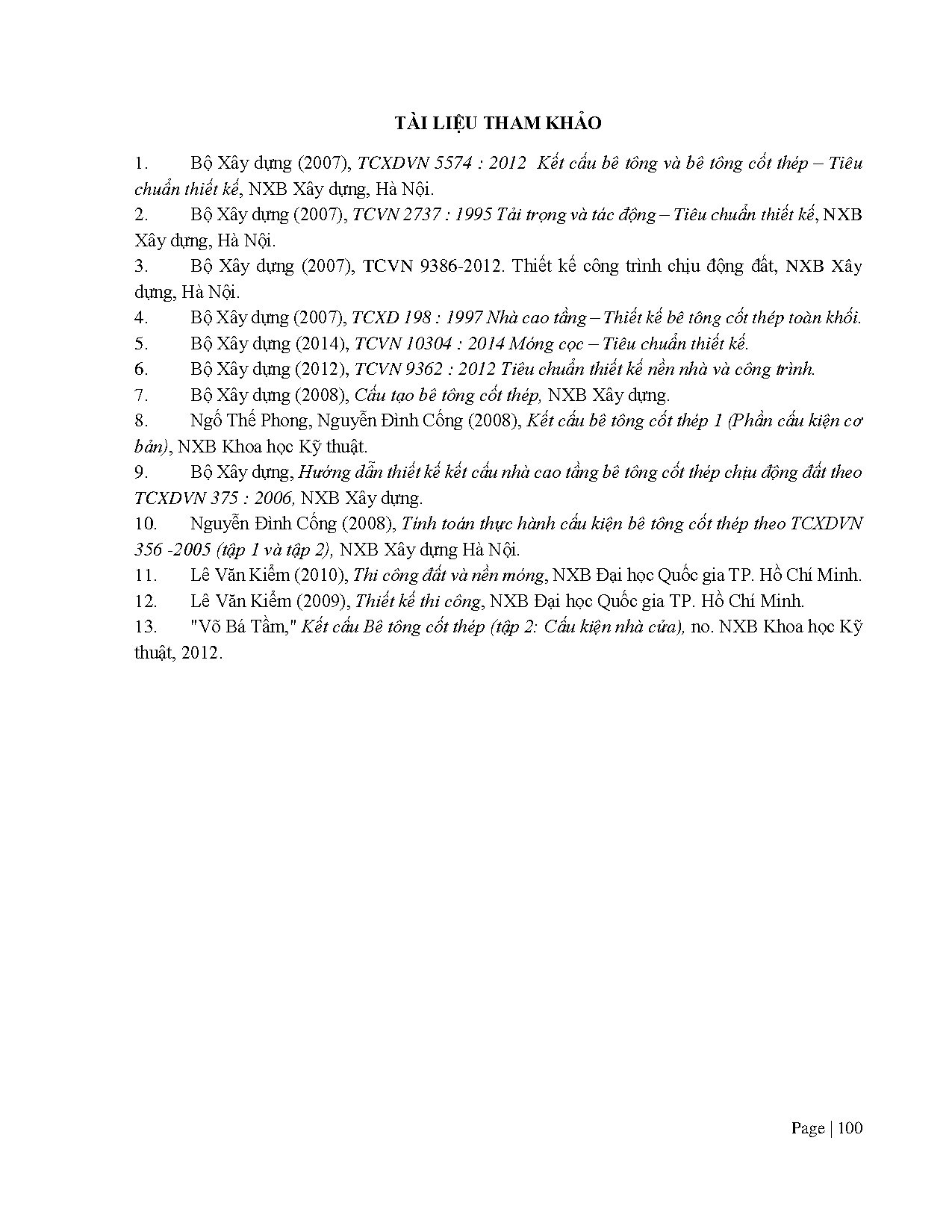

TÀI LIỆU THAM KHẢO
1.
Bộ Xây dựng (2007), TCXDVN 5574 : 2012 Kết cấu bê tông và bê tông cốt thép – Tiêu
chuẩn thiết kế, NXB Xây dựng, Hà Nội.
2.
Bộ Xây dựng (2007), TCVN 2737 : 1995 Tải trọng và tác động – Tiêu chuẩn thiết kế, NXB
Xây dựng, Hà Nội.
3.
Bộ Xây dựng (2007), TCVN 9386-2012. Thiết kế công trình chịu động đất, NXB Xây
dựng, Hà Nội.
4.
Bộ Xây dựng (2007), TCXD 198 : 1997 Nhà cao tầng – Thiết kế bê tông cốt thép toàn khối.
5.
Bộ Xây dựng (2014), TCVN 10304 : 2014 Móng cọc – Tiêu chuẩn thiết kế.
6.
Bộ Xây dựng (2012), TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình.
7.
Bộ Xây dựng (2008), Cấu tạo bê tông cốt thép, NXB Xây dựng.
8.
Ngố Thế Phong, Nguyễn Đình Cống (2008), Kết cấu bê tông cốt thép 1 (Phần cấu kiện cơ
bản), NXB Khoa học Kỹ thuật.
9.
Bộ Xây dựng, Hướng dẫn thiết kế kết cấu nhà cao tầng bê tông cốt thép chịu động đất theo
TCXDVN 375 : 2006, NXB Xây dựng.
10.
Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo TCXDVN
356 -2005 (tập 1 và tập 2), NXB Xây dựng Hà Nội.
11.
Lê Văn Kiểm (2010), Thi công đất và nền móng, NXB Đại học Quốc gia TP. Hồ Chí Minh.
12.
Lê Văn Kiểm (2009), Thiết kế thi công, NXB Đại học Quốc gia TP. Hồ Chí Minh.
13.
Võ Bá Tầm, Kết cấu Bê tông cốt thép (tập 2: Cấu kiện nhà cửa), no. NXB Khoa học Kỹ
thuật, 2012.

Page | 100
