TRƢỜNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƢỚNG DẪN
Họ và tên sinh viên: TÔ VĂN THƢỢNG - MSSV: 14149181
Ngành:
Công nghệ kỹ thuật công trình Xây dựng
Tên đề tài:
Thiết kế chung cƣ TÂN TẠO 1 – QUẬN BÌNH TÂN.
Họ và tên giảng viên hƣớng dẫn: TS. NGUYỄN MINH ĐỨC
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lƣợng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ƣu điểm:
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................................
5. Đánh giá loại:
.................................................................................................................................................
6. Điểm:……………….(Bằng chữ: ....................................................................................... )
Tp. Hồ Chí Minh, ngày 02 tháng 01 năm 2019
Giáo viên hƣớng dẫn
(Ký &amp ghi rõ họ tên)

TRƢỜNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢ
...

...
háp xuyên thủng móng M6
Công thức xác định lực chống xuyên thủng: Pcx = αR bt u m h o
Trong đó:



α : bê tộng nặng lấy 1, bê tông hạt nhỏ lấy 0.85, bê tông nhẹ lấy
0.8
R bt : cƣờng độ chịu cắt của bê tông, B30  R bt =1.2MPa



u m = (42+58)/2 = 50 (m) : chu vi trung bình của tháp xuyên



thủng.
h o : chiều cao làm việc của đài



-

Ta có:

132

h o = 3000 - 50 = 2950 (mm) = 2.95 (m)

Pcx = 1×1.2×103×50×2.95 = 177000 (kN)
Pxt = 20P  20  6089  121780 (kN )

-

Lực xuyên thủng: Pxt = 121780 (kN) Pcx  177000 (kN)
→ Thỏa điệu kiện xuyên thủng

3.74 Tính cốt thép đài móng

-

Sử dụng phần mềm SAFE 2016 để tính thép cho đài móng M3.

-

Kết quả kiểm tra phản lực đầu cọc:

Hình 7. 20: Gán K lò xo cho móng M6

-

Tính toán cốt thép:

133

Hình 7. 21: Vẽ Strip tính thép cho đài M6

Hình 7. 22: Moment theo phƣơng X móng M6

134

Hình 7. 23: Moment theo phƣơng Y móng M6

-

Diện tích cốt thép tính theo công thức :

αm =

ξ.γ b .R b .b.h o
M
ξ = 1 - 1 - 2.αm As =
2
γ b .R b .b.h o
Rs

Bảng 7. 23: Kết quả tính toán thép cho móng M6
Lớp

Phƣơng

M
(kN.m)

ho
(mm)

αm

Chọn thép
As/1m
Ø

a

As chọn

Lớp
dƣới

X

6413.28

2800

0.049

0.05

6520.54

32

120

6702.06

Y

9082.21

2800

0.068

0.071

9259.17

32

80

10053

Lớp
trên

X

121.45

2950

0.001

0.001

137.39

18

200

1272.3

Y

140.71

2950

0.001

0.001

137.39

18

200

1272.3

135

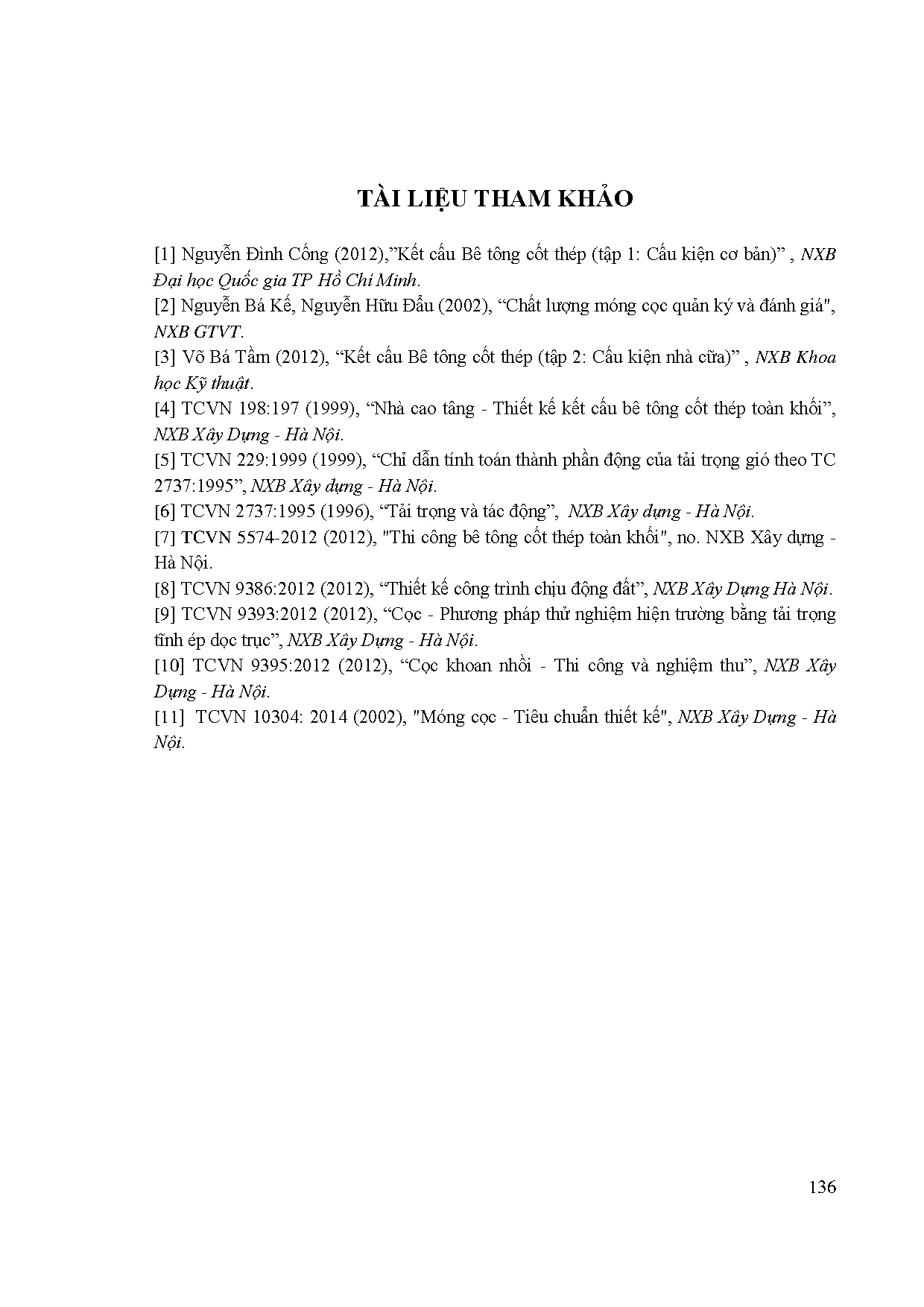

TÀI LIỆU THAM KHẢO
[1] Nguyễn Đình Cống (2012),”Kết cấu Bê tông cốt thép (tập 1: Cấu kiện cơ bản)” , NXB
Đại học Quốc gia TP Hồ Chí Minh.
[2] Nguyễn Bá Kế, Nguyễn Hữu Đẩu (2002), Chất lƣợng móng cọc quản ký và đánh giá ,
NXB GTVT.
[3] Võ Bá Tầm (2012), Kết cấu Bê tông cốt thép (tập 2: Cấu kiện nhà cữa)” , NXB Khoa
học Kỹ thuật.
[4] TCVN 198:197 (1999), Nhà cao tâng - Thiết kế kết cấu bê tông cốt thép toàn khối”,
N B y Dựng - Hà Nội.
[5] TCVN 229:1999 (1999), Chỉ dẫn tính toán thành phần động của tải trọng gió theo TC
2737:1995”, N B y dựng - Hà Nội.
[6] TCVN 2737:1995 (1996), Tải trọng và tác động”, N B y dựng - Hà Nội.
[7] TCVN 5574-2012 (2012), Thi công bê tông cốt thép toàn khối , no. NXB Xây dựng Hà Nội.
[8] TCVN 9386:2012 (2012), Thiết kế công trình chịu động đất”, N B y Dựng Hà Nội.
[9] TCVN 9393:2012 (2012), Cọc - Phƣơng pháp thử nghiệm hiện trƣờng bằng tải trọng
tĩnh ép dọc trục”, N B y Dựng - Hà Nội.
[10] TCVN 9395:2012 (2012), Cọc khoan nhồi - Thi công và nghiệm thu”, N B
y
Dựng - Hà Nội.
[11] TCVN 10304: 2014 (2002), Móng cọc - Tiêu chuẩn thiết kế , N B y Dựng - Hà
Nội.
