TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

Thiết kế CHUNG CƯ TÂN TẠO 1 – QUẬN BÌNH TÂN

SVTH: DƯƠNG TẤN VIỄN
GVHD: TS. NGUYỄN MINH ĐỨC

Tp. Hồ Chí Minh, tháng 07/2018

ĐỒ ÁN TỐT NGHIỆP
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

GVHD: TS. NGUYỄN MINH ĐỨC
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: DƯƠNG TẤN VIỄN
- MSSV: 11149166
Ngành:
Công nghệ kĩ thuật công trình Xây dựng
Tên đề tài:
Thiết kế CHUNG CƯ TÂN TẠO 1 – QUẬN BÌNH TÂN
Họ và tên giảng viên hướng dẫn: TS. NGUYỄN MINH ĐỨC
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
..................................................................................................................................................
..................................................................................................................................................
..................................................................................................................................................
..................................................................................................................................................
..................................................................................................................................................
2. Ưu điểm:
..................................................................................................................................................
..................................................................................................................................................
3. Khuyết điểm:
..................................................................................................................................................
..................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
..................................................................................................................................................
5. Đánh giá loại:
..................................................................................................................................................
6. Điểm:……………….(Bằng chữ: .............................................................................
...

...
độ lún giới hạn cho phép lấy 10 cm)
 Thỏa điều kiện biến dạng nền.

5.6.6. Kiểm tra xuyên thủng cho móng:

DƯƠNG TẤN VIỄN

11149166

87

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN MINH ĐỨC

Tháp xuyên thủng.

-

Với chiều cao đài là 2.5m thì tháp chọc thủng từ chân cột trùm ra ngoài tim cọc. Nên đài
được xem là tuyệt đối cứng.

5.6.7. Tính cốt thép đài móng.
-

Tính toán cốt thép:

DƯƠNG TẤN VIỄN

11149166

88

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN MINH ĐỨC

Moment theo phương X và Y móng M4

-

Diện tích cốt thép tính theo công thức :

αm =

M
γ b .R b .b.h o2

ξ = 1 - 1 - 2.αm
As =

ξ.γ b .R b .b.h o
Rs

Bảng 5.9- Kết quả tính toán cốt thép móng M4
DƯƠNG TẤN VIỄN

11149166

89

ĐỒ ÁN TỐT NGHIỆP

Lớp

Phương

GVHD: TS. NGUYỄN MINH ĐỨC

M
(kN.m)

ho
(mm)

αm

Chọn thép



As/1m
Ø

a

As chọn

Lớp
dưới

X

4395.15

2250

0.051

0.052

5495.90

28

100

6158

Y

4091.00

2250

0.048

0.049

5105.82

28

100

6158

Lớp
trên

X

271.10

2450

0.003

0.003

303.56

12

100

565.2

Y

216.32

2450

0.002

0.002

242.15

12

100

565.2

DƯƠNG TẤN VIỄN

11149166

90

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN MINH ĐỨC

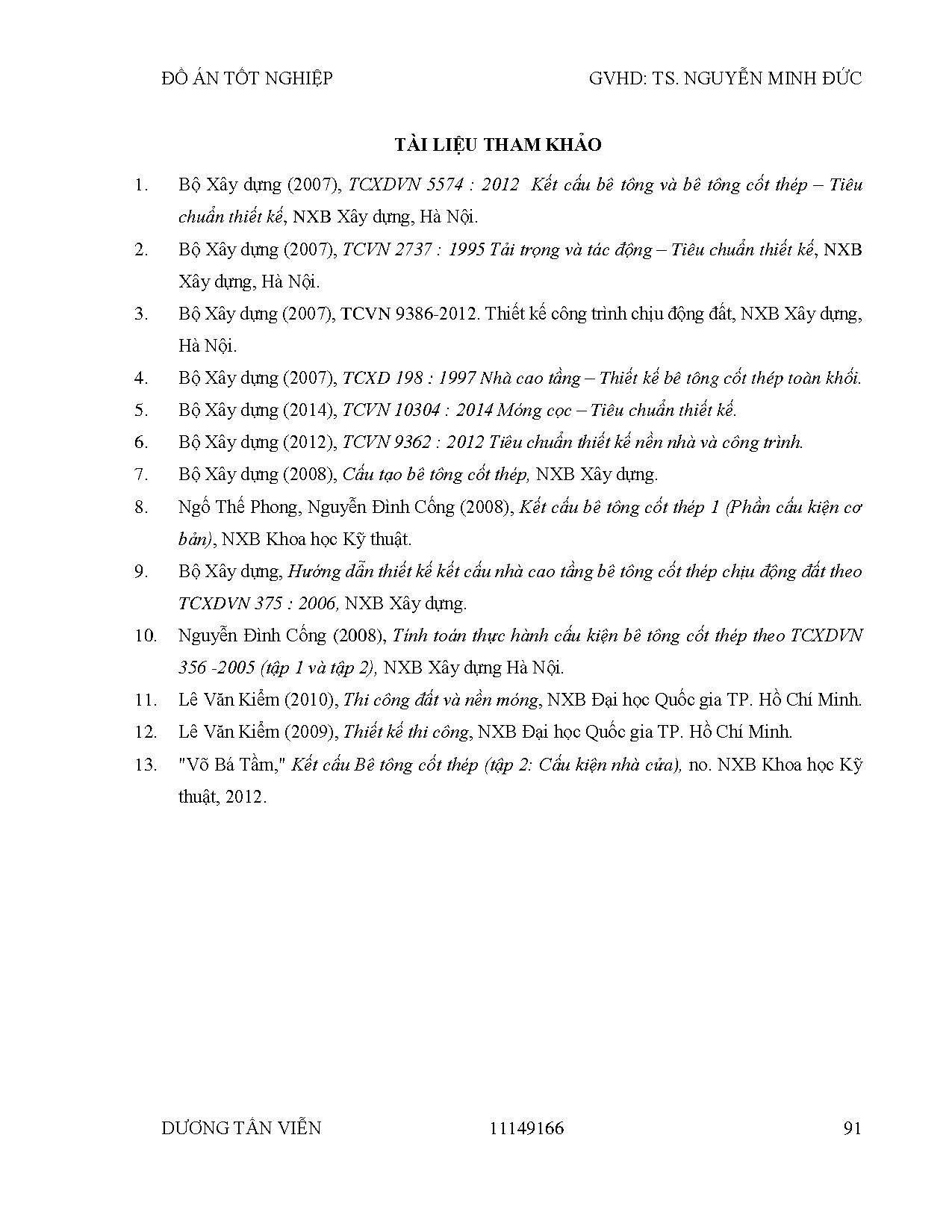

TÀI LIỆU THAM KHẢO

1.

Bộ Xây dựng (2007), TCXDVN 5574 : 2012 Kết cấu bê tông và bê tông cốt thép – Tiêu
chuẩn thiết kế, NXB Xây dựng, Hà Nội.

2.

Bộ Xây dựng (2007), TCVN 2737 : 1995 Tải trọng và tác động – Tiêu chuẩn thiết kế, NXB
Xây dựng, Hà Nội.

3.

Bộ Xây dựng (2007), TCVN 9386-2012. Thiết kế công trình chịu động đất, NXB Xây dựng,
Hà Nội.

4.

Bộ Xây dựng (2007), TCXD 198 : 1997 Nhà cao tầng – Thiết kế bê tông cốt thép toàn khối.

5.

Bộ Xây dựng (2014), TCVN 10304 : 2014 Móng cọc – Tiêu chuẩn thiết kế.

6.

Bộ Xây dựng (2012), TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình.

7.

Bộ Xây dựng (2008), Cấu tạo bê tông cốt thép, NXB Xây dựng.

8.

Ngố Thế Phong, Nguyễn Đình Cống (2008), Kết cấu bê tông cốt thép 1 (Phần cấu kiện cơ
bản), NXB Khoa học Kỹ thuật.

9.

Bộ Xây dựng, Hướng dẫn thiết kế kết cấu nhà cao tầng bê tông cốt thép chịu động đất theo
TCXDVN 375 : 2006, NXB Xây dựng.

10.

Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo TCXDVN
356 -2005 (tập 1 và tập 2), NXB Xây dựng Hà Nội.

11.

Lê Văn Kiểm (2010), Thi công đất và nền móng, NXB Đại học Quốc gia TP. Hồ Chí Minh.

12.

Lê Văn Kiểm (2009), Thiết kế thi công, NXB Đại học Quốc gia TP. Hồ Chí Minh.

13.

Võ Bá Tầm, Kết cấu Bê tông cốt thép (tập 2: Cấu kiện nhà cửa), no. NXB Khoa học Kỹ
thuật, 2012.
