MỤC LỤC
DANH MỤC HÌNH ẢNH .................................................................................................... v
DANH MỤC BẢNG BIỂU ................................................................................................ vii
BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
BẢNG NHẬN XÉT CỦA GIẢNG VIÊN PHẢN BIỆN
CHƯƠNG 1: GIỚI THIỆU CÔNG TRÌNH ....................................................................... 1
Nhu cầu xây dựng công trình ....................................................................................... 1
giới thiệu công trình..................................................................................................... 1
Vị trí công trình ..................................................................................................... 1
Qui mô và đặc điểm công trình .............................................................................. 1
Giải pháp kiến trúc ...................................................................................................... 1
Mặt bằng phân khu chức năng ............................................................................... 1
Giải pháp mặt đứng và hình khối ........................................................................... 2
Giải pháp hệ thống giao thông ............................................................................... 2
Giải pháp kết cấu kiến trúc .................................................................................... 2

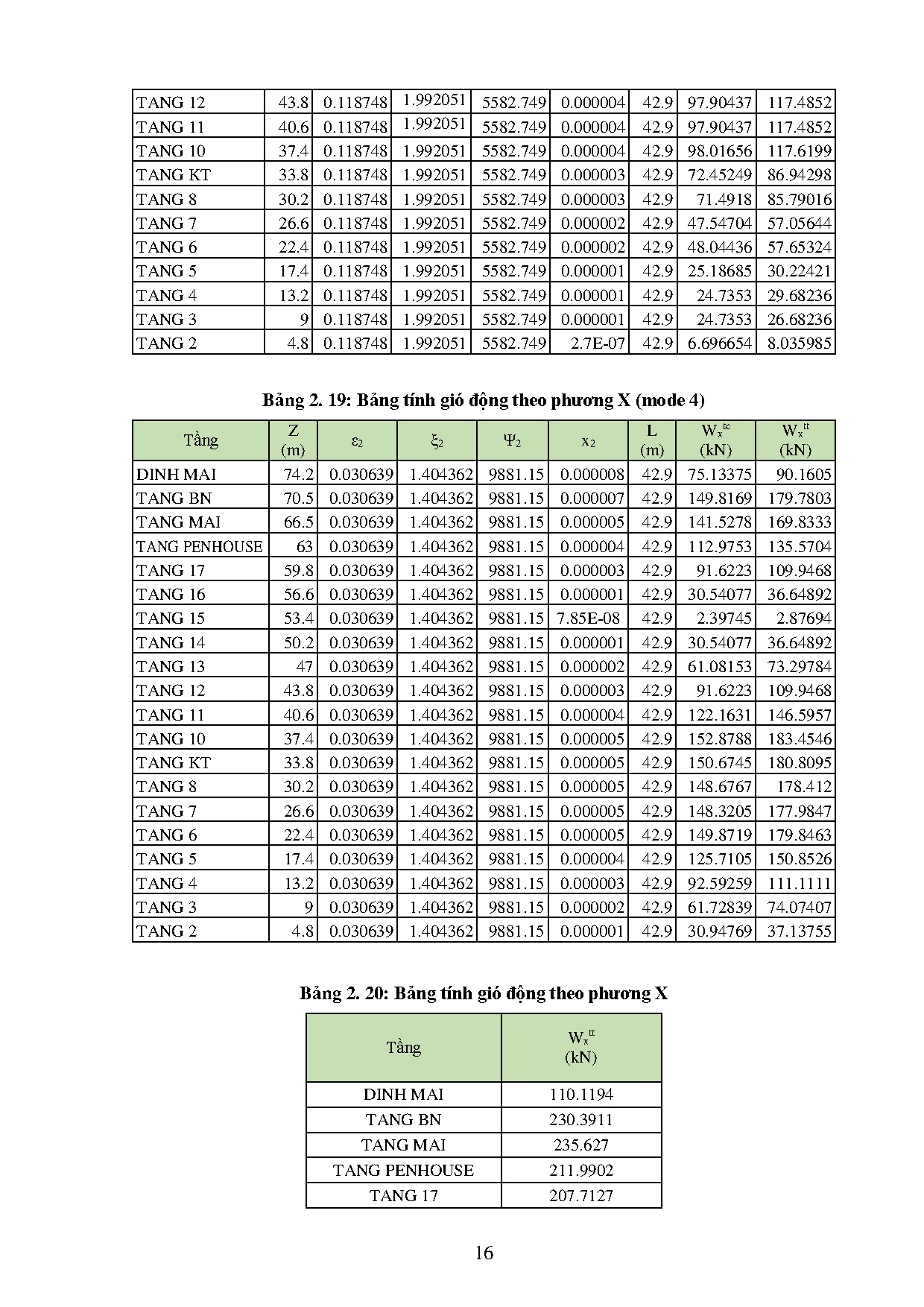

CHƯƠNG 2: TẢI TRỌNG TÁC ĐỘNG VÀO CÔNG TRÌNH......................................... 3
Tổng quan ................................................................................................................... 3
Lựa chọn giải pháp kết cấu .......................................................................................... 3
Hệ kết cấu chịu lực chính ...................................................................................... 3
Hệ kết cấu sàn ....................................................................................................... 3
Nguyên tắc tính toán kết cấu ........................................................................................ 4
Nhóm trạng thái giới hạn thứ 1 .............................................................................. 4
Nhóm trạng thái giới hạn thứ 2 .............................................................................. 5

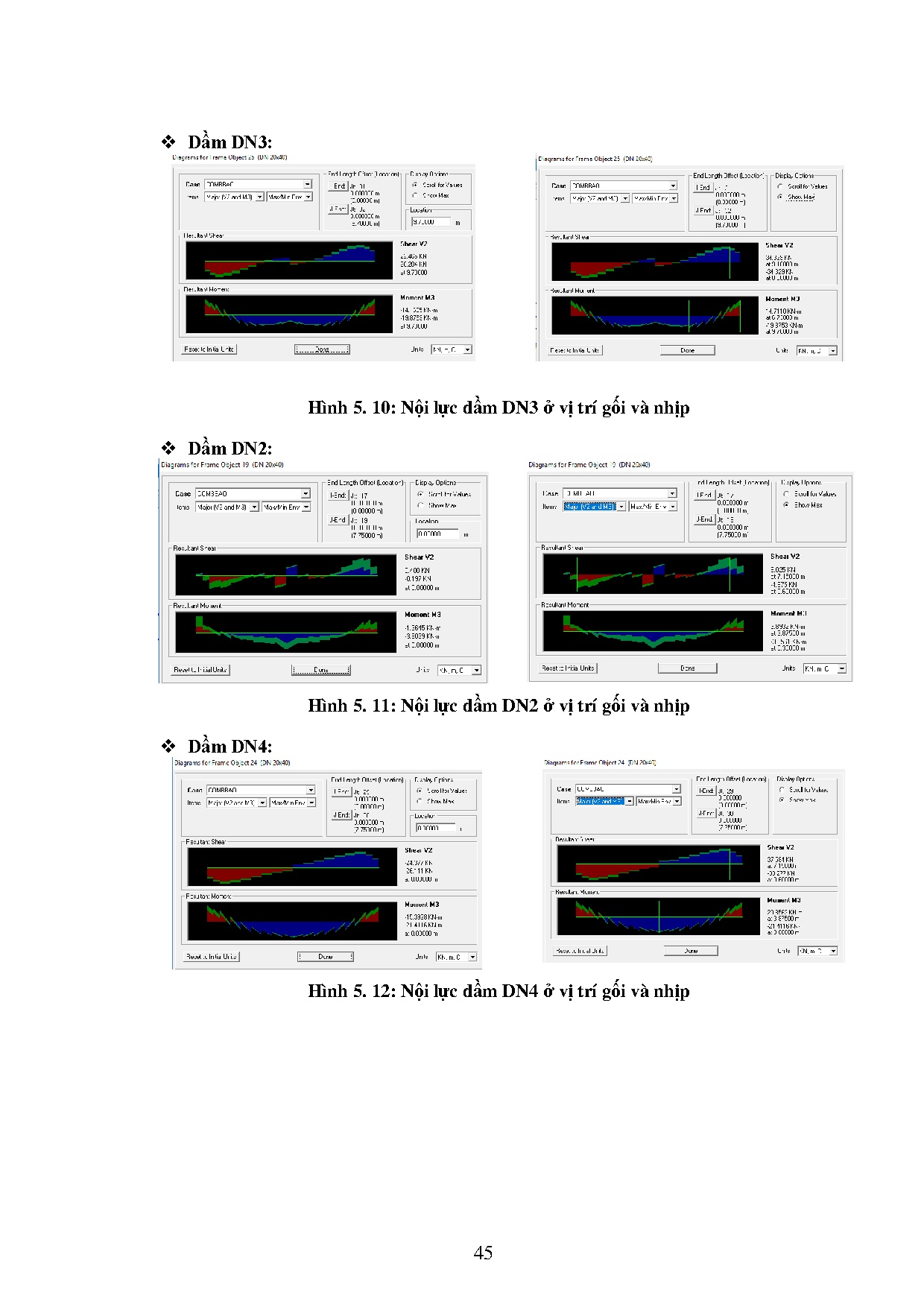

Phương pháp xác định nội lực ...................................................
...

...
(kN)

Pxt  179661.9kN  Pcx  498330N  Chiều cao đài thỏa điều kiện xuyên thủng

-

Kiểm tra sức chống cắt đài móng M4
Đài móng M4 có Q max =612.14 kN
Khả năng chịu cắt của bê tông : Qb  b3 (1  f  n )R bt bh 0
(Theo công thức 76, mục 6.2.3.3 tiêu chuẩn TCVN 5574 – 2012)
Q  612.14  Qb  0.6  (1  0  0) 1.05 103 17  2.33  24954.3kN

-

Đài móng có khả năng chịu cắt, ta không cần đặt cốt đai
Bố trí thép cho đài móng

101

-

Hình 7. 28: Biểu đồ momen theo phương

Hình 7. 29: Biểu đồ momen theo phương

X (M4)

Y (M4)

Công thức tính thép cho đài móng:
Chọn agt lớp dưới agt.d = angàm + 20 = 150 + 20 = 170 (mm)
Chọn agt lớp trên agt.t = 50 (mm)
Bề rộng tính toán b = 1000 (mm)

h 0  Hd  a gt   m 
-

R bh
M
   1  1  2 m  As  b 0
2
R b bh 0
Rs

Bố trí thép cấu tạo ở lớp trên cho cả phương X và phương Y là: Ø12a200
Bảng 7. 22: Bảng tính thép móng M4 (M–LTM)
Phương
X
Y

M

M/1m

(kNm) (kNm)
131338 5710.3
121586 7152.1

Bề
rộng
strip
(m)
24
17

h0

αm

ζ

As

μ%

Chọn
thép

As, chọn

(mm)
(mm2)
Ø a (mm2)
2330 0.062 0.064 6945.3 0.298 36 140 7271
2330 0.077 0.080 8681.6 0.373 40 140 8976

102

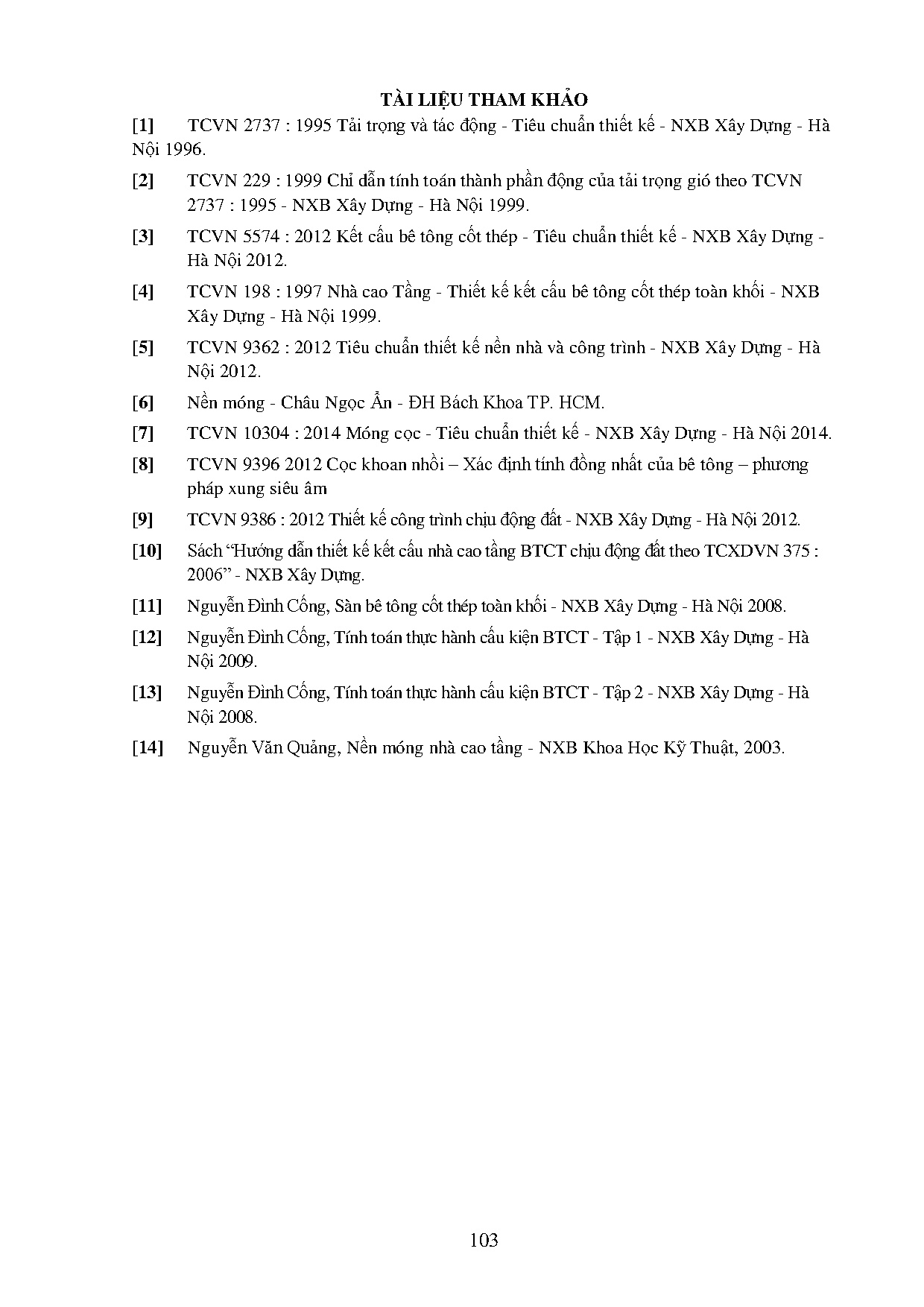

TÀI LIỆU THAM KHẢO
[1]
TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà
Nội 1996.
[2]

TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.

[3]

TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 2012.

[4]

TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB
Xây Dựng - Hà Nội 1999.

[5]

TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà
Nội 2012.

[6]

Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

[7]

TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2014.

[8]

TCVN 9396 2012 Cọc khoan nhồi – Xác định tính đồng nhất của bê tông – phương
pháp xung siêu âm

[9]

TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.

[10]

Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375 :
2006” - NXB Xây Dựng.

[11]

Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.

[12]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.

[13]

Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà
Nội 2008.

[14]

Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.

103
