BỘ GIÁO DỤC VÀ ĐẠO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG



ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN THẾ ANH
SVTH: LÊ ĐÌNH MINH CHÍ
MSSV: 20149269
NGÀNH: CNKT – CÔNG TRÌNH XÂY DỰNG
KHOÁ: 2020 – 2024

TP. Hồ Chí Minh 12/2024

ĐỒ ÁN TỐT NGHIỆP 2020 – 2024

GVHD: TS. NGUYỄN THẾ ANH

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA

THÀNH PHỐ HỒ CHÍ MINH

VIỆT NAM

KHOA XÂY DỰNG

Độc lập – Tự do – Hạnh phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN PHẢN BIỆN
Họ và tên sinh viên: Lê Đình Minh Chí
MSSV: 20149269
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Lớp: 201491A
Tên đề tài: CHUNG CƯ OCEAN VIEW
Họ và tên giảng viên phản biện:
NHẬN XÉT:
1. Về nội dung đề tài và khối lượng thực hiện:
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
2. Ưu điểm:
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
3. Khuyết điểm:
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
...........................
...

...
24

GVHD: TS. NGUYỄN THẾ ANH

 : là hệ số xét đến uốn dọc phụ thuộc vào độ mảnh.
=

L0
h

=

0.7L 2030
=
= 6.7  10   = 0.9 (Ngàm – gối cố định)
h
300

  N  =  ( Ab Rb + As Rs ) = 0.9  (0.09  17  103 + 1018 10−6  350 103 )
= 1698 (kN )  N = 453.231 (kN )
→ Thoả điều kiện khả năng chịu lực
- Chọn thép đai cho cột 6a200
9.9. Kiểm tra chuyển vị
- Bản nắp:

Hình 9. 25 Chuyển vị bản nắp
Độ võng lớn nhất từ phần mềm SAP2000 là:
L
8500
7.4 (mm)   f  =
=
= 34 (mm) (Bảng G1 – TCVN 2737:2023)
250 250
 Thoả điều kiện chuyển vị

SVTH: LÊ ĐÌNH MINH CHÍ

183

MSSV: 20149269

ĐỒ ÁN TỐT NGHIỆP 2020 - 2024
-

GVHD: TS. NGUYỄN THẾ ANH

Bản đáy:

Hình 9. 26 Chuyển vị bản đáy
Độ võng lớn nhất từ phần mềm SAP2000 là
L
8500
9.4 (mm)   f  =
=
= 34 (mm) (Bảng G1 – TCVN 2737:2023)
250 250
 Thoả điều kiện chuyển vị

SVTH: LÊ ĐÌNH MINH CHÍ

184

MSSV: 20149269

ĐỒ ÁN TỐT NGHIỆP 2020 - 2024

GVHD: TS. NGUYỄN THẾ ANH

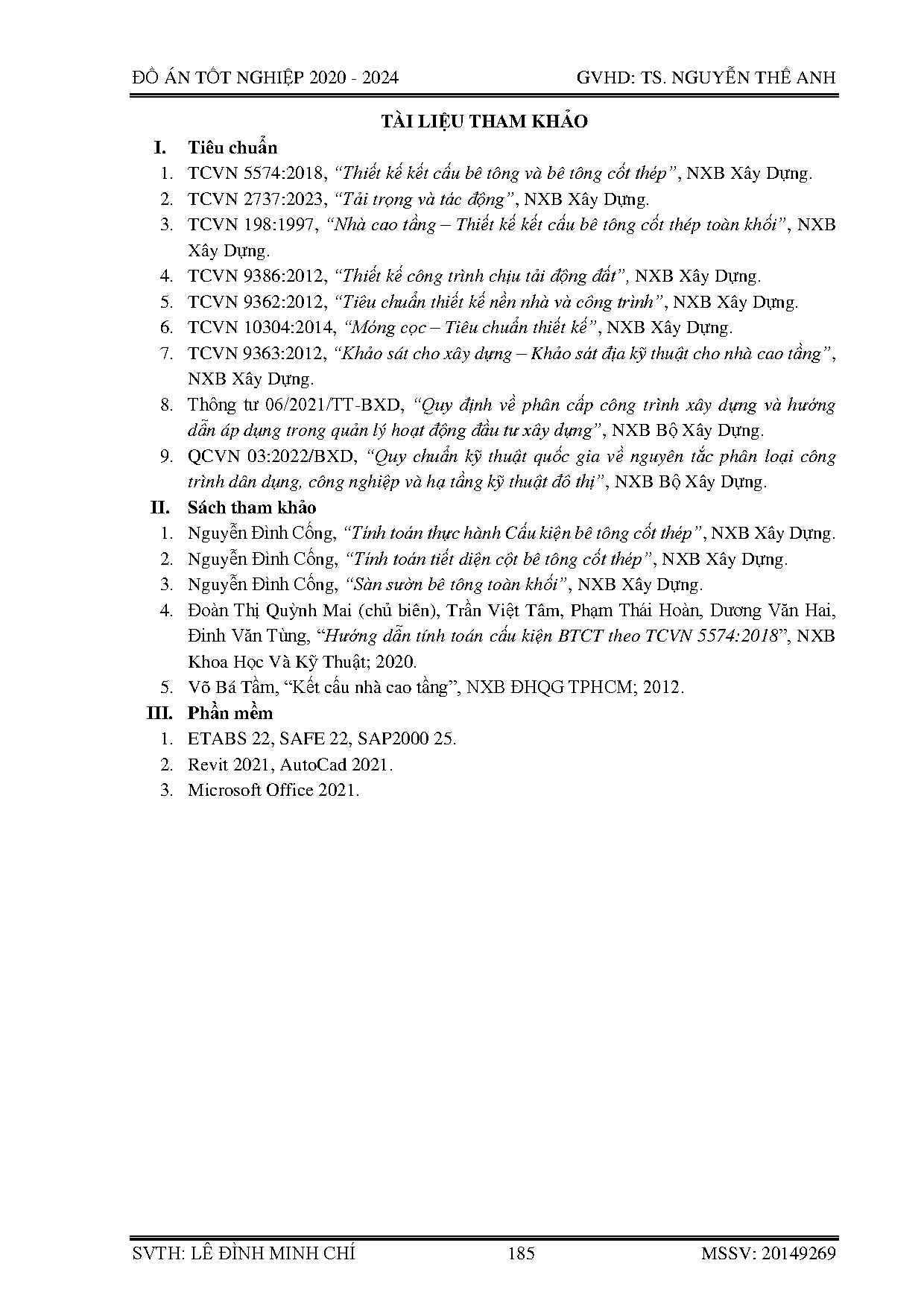

TÀI LIỆU THAM KHẢO
I.
1.
2.
3.
4.
5.
6.
7.
8.
9.
II.
1.
2.
3.
4.

5.
III.
1.
2.
3.

Tiêu chuẩn
TCVN 5574:2018, “Thiết kế kết cấu bê tông và bê tông cốt thép”, NXB Xây Dựng.
TCVN 2737:2023, “Tải trọng và tác động”, NXB Xây Dựng.
TCVN 198:1997, “Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối”, NXB
Xây Dựng.
TCVN 9386:2012, “Thiết kế công trình chịu tải động đất”, NXB Xây Dựng.
TCVN 9362:2012, “Tiêu chuẩn thiết kế nền nhà và công trình”, NXB Xây Dựng.
TCVN 10304:2014, “Móng cọc – Tiêu chuẩn thiết kế”, NXB Xây Dựng.
TCVN 9363:2012, “Khảo sát cho xây dựng – Khảo sát địa kỹ thuật cho nhà cao tầng”,
NXB Xây Dựng.
Thông tư 06/2021/TT-BXD, “Quy định về phân cấp công trình xây dựng và hướng
dẫn áp dụng trong quản lý hoạt động đầu tư xây dựng”, NXB Bộ Xây Dựng.
QCVN 03:2022/BXD, “Quy chuẩn kỹ thuật quốc gia về nguyên tắc phân loại công
trình dân dụng, công nghiệp và hạ tầng kỹ thuật đô thị”, NXB Bộ Xây Dựng.
Sách tham khảo
Nguyễn Đình Cống, “Tính toán thực hành Cấu kiện bê tông cốt thép”, NXB Xây Dựng.
Nguyễn Đình Cống, “Tính toán tiết diện cột bê tông cốt thép”, NXB Xây Dựng.
Nguyễn Đình Cống, “Sàn sườn bê tông toàn khối”, NXB Xây Dựng.
Đoàn Thị Quỳnh Mai (chủ biên), Trần Việt Tâm, Phạm Thái Hoàn, Dương Văn Hai,
Đinh Văn Tùng, “Hướng dẫn tính toán cấu kiện BTCT theo TCVN 5574:2018”, NXB
Khoa Học Và Kỹ Thuật 2020.
Võ Bá Tầm, “Kết cấu nhà cao tầng”, NXB ĐHQG TPHCM 2012.
Phần mềm
ETABS 22, SAFE 22, SAP2000 25.
Revit 2021, AutoCad 2021.
Microsoft Office 2021.

SVTH: LÊ ĐÌNH MINH CHÍ

185

MSSV: 20149269
