BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP
THIẾT KẾ
CHUNG CƯ LAPAZ TOWER

GVHD
SVTH
MSSV
Khóa

: TS. TRẦN VĂN TIẾNG
: LƯƠNG CÔNG PHỤNG
: 16349017
: 2016-2018

Tp. Hồ Chí Minh, tháng 1/2018

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: LƯƠNG CÔNG PHỤNG ......................MSSV: 16349017
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: CHUNG CƯ LAPAZ TOWER
Họ và tên Giáo viên hướng dẫn: TS. TRẦN VĂN TIẾNG
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
........................................................................................................................................
...

...
ứng với u  (u1  u 2 ) / 2 

0.21  0.28
 0.25
2

G: modun trượt của lớp đất tiêu chuẩn cho phép lấy 0.4E0
E0: modun biến dạng của lớp đất
G1: modun trượt trung bình của các lớp đất thuộc phạm vi chiều sâu hạ cọc
G1  (0.72  11.4  1.86  4.4  1.44  7.8  19.28  19.5  18.52  2.7
20.52  10.5  19.48  3.5  231 5) / 64.8  13.16MPa

G2= 23.12MPa modun trượt trung bình của các lớp đất trong phạm vi 0.5l dưới mũi
cọc với điều kiện đất dưới mũi cọc không phải là than bùn, đất trạng thái chảy.

Hình 7.21 – Phản lực đầu cọc từ SAFE

134

Hình 7.22 – Kết quả dải môment theo strip hai phương X, Y (combbao)

Tính toán cốt thép: a m 

M
R b bh 02

x  1  1  2a m

As 

xR b bh 0
Rs

135

Bảng 7.29 – Tính toán cốt thép cho đài móng lõi thang M4



Khoảng
cách

As
chọn/m
(mm2)

0.087 0.091

7396.11

2 lớp 25

a130

7540.53

2150

0.002 0.002

211.42

16

a200

1002.21

1000

2035

0.042 0.042

3431.30

2 lớp 20

a130

4840.14

1000

2150

0.010 0.010

842.06

16

a200

1002.21

m

Dưới

5282.8

1000

2050

Trên

165.7

1000

Dưới

2494.6

Trên

657.6

Phương vùng

Chọn thép

As/m
(mm2)

M
b
ho
(kN.m) (mm) (mm)

i

X

Y

136

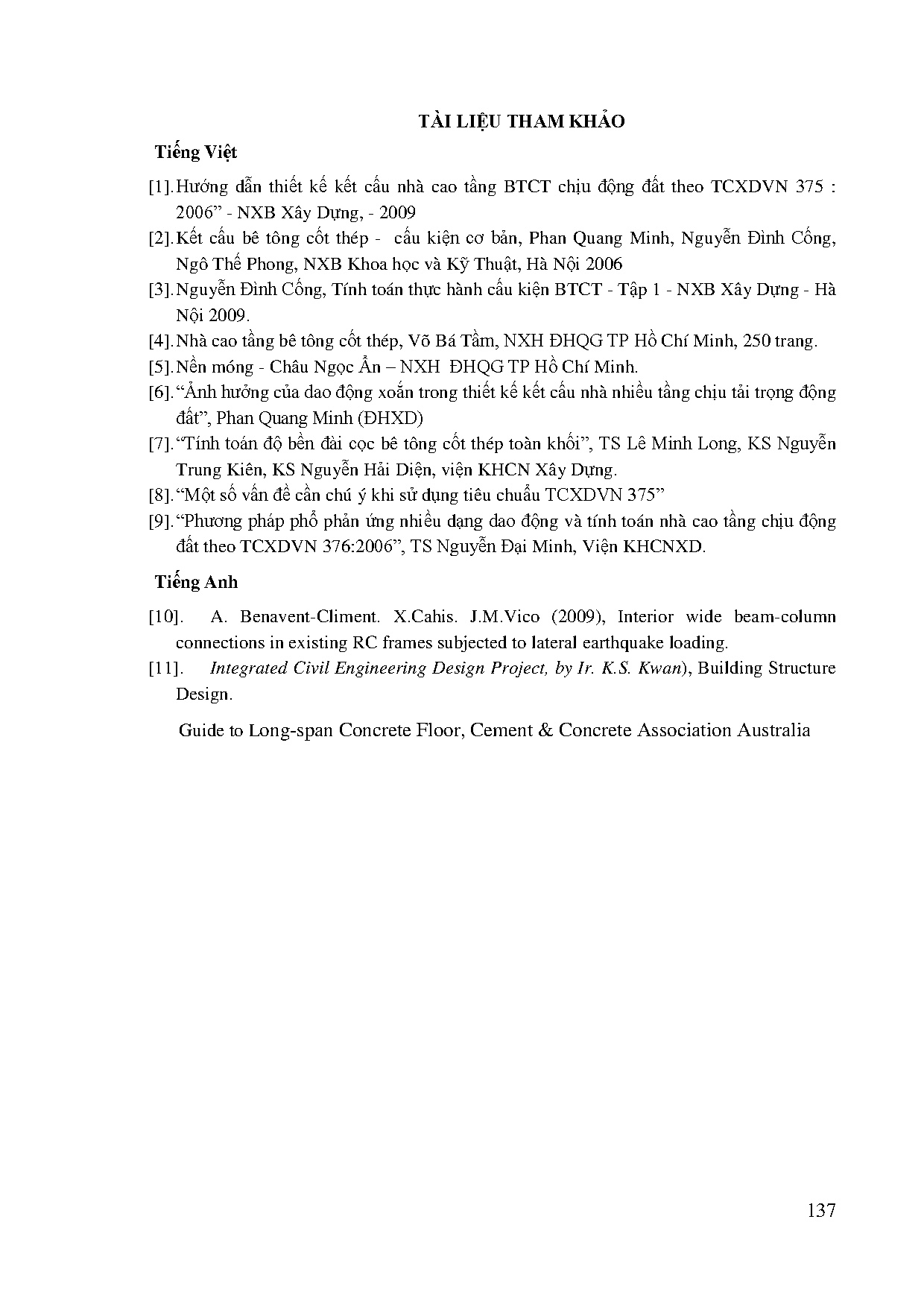

TÀI LIỆU THAM KHẢO
Tiếng Việt
[1]. Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375 :
2006” - NXB Xây Dựng, - 2009
[2]. Kết cấu bê tông cốt thép - cấu kiện cơ bản, Phan Quang Minh, Nguyễn Đình Cống,
Ngô Thế Phong, NXB Khoa học và Kỹ Thuật, Hà Nội 2006
[3]. Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.
[4]. Nhà cao tầng bê tông cốt thép, Võ Bá Tầm, NXH ĐHQG TP Hồ Chí Minh, 250 trang.
[5]. Nền móng - Châu Ngọc Ẩn – NXH ĐHQG TP Hồ Chí Minh.
[6]. “Ảnh hưởng của dao động xoắn trong thiết kế kết cấu nhà nhiều tầng chịu tải trọng động
đất”, Phan Quang Minh (ĐHXD)
[7]. “Tính toán độ bền đài cọc bê tông cốt thép toàn khối”, TS Lê Minh Long, KS Nguyễn
Trung Kiên, KS Nguyễn Hải Diện, viện KHCN Xây Dựng.
[8]. “Một số vấn đề cần chú ý khi sử dụng tiêu chuẩu TCXDVN 375”
[9]. “Phương pháp phổ phản ứng nhiều dạng dao động và tính toán nhà cao tầng chịu động
đất theo TCXDVN 376:2006”, TS Nguyễn Đại Minh, Viện KHCNXD.
Tiếng Anh
[10]. A. Benavent-Climent. X.Cahis. J.M.Vico (2009), Interior wide beam-column
connections in existing RC frames subjected to lateral earthquake loading.
[11]. Integrated Civil Engineering Design Project, by Ir. K.S. Kwan), Building Structure
Design.
Guide to Long-span Concrete Floor, Cement &amp Concrete Association Australia

137
