/ m 2 

 Thoả điều kiện bền.
+ Độ võng tính toán: f 

qsntc lsd4
5.88 14

 0.0015  m 
128EI 128  2.1108 1.14 107

+ Kiểm tra giá trị độ võng: f  0.0015  m    f  

lsd
1

 2.5 103  m 
400 400

 Thoả điều kiện độ võng.
8.7.3.3. Kiểm tra sườn đứng:

Hình 8.15. Sơ đồ tính sườn đứng cốp pha dầm.
- Sườn ngang chịu tải trọng tập trung từ sườn ngang truyền vào.
- Lực tập trung tác dụng lên sườn đứng:

SVTH: TRỊNH HOÀNG LONG

Ptcsd  qsntc  lsd  5.88 (kN )
Pttsd  qsntt  lsd  7.64 (kN )

MSSV: 15149131

207

ĐỒ ÁN TỐT NGHIỆP

GVHD: PSGTS. ĐÀO DUY KIÊN

- Moment tác dụng lên sườn đứng: M 

Psntt lsd 7.64  0.25

 0.86 (kN .m)
2
2

- Giá trị kiểm tra của sườn đứng:
+ Kiểm tra sườn đứng:  tt 

M
0.86

 94091.90  kN / m2 
6
W 2  4.57 10

+ Kiểm tra giá trị ứng suất:  tt  94091.90  kN / m 2      210000  kN / m 2 

 Thoả điều kiện bền.
+ Độ võng tính toán: f 

Psdtcl 3
5.88  0.503

 6.4 104  m 
8
7
48EI 48  2.110  2 1.14 10

+ Kiểm tra giá trị độ võng: f  6.4 104  m    f  

lsn
0.5

 1.25 103  m 
400 400

 Thoả điều kiện độ võng.
8.4.3.4. Kiểm tra ty giằng:
tt
 1.5Ptt  1.5  7.64  11.46 (kN )
- Lực dọc trong ty giằng: Vmax
- Thép được chọn làm ty giằng: 12
- Mác thép: CB300-V, Rs = 260 (MPa)
- Kiểm tra giá trị ty giằng:
+ Tiết diện mặt cắt ngang: As   r 2    62  113.04 (mm 2 )
+ Ứng suất trong ty giằng:  tt 

tt
Vmax
8.79 103
 11.46
 101.35  MPa 
A
113.04

+ Kiểm tra giá trị ứng suất:  tt  104.35  MPa      260  MPa 

 Thoả điều kiện bền.

SVTH: TRỊNH HOÀNG LONG

MSSV: 15149131

208

ĐỒ ÁN TỐT NGHIỆP

GVHD: PSGTS. ĐÀO DUY KIÊN

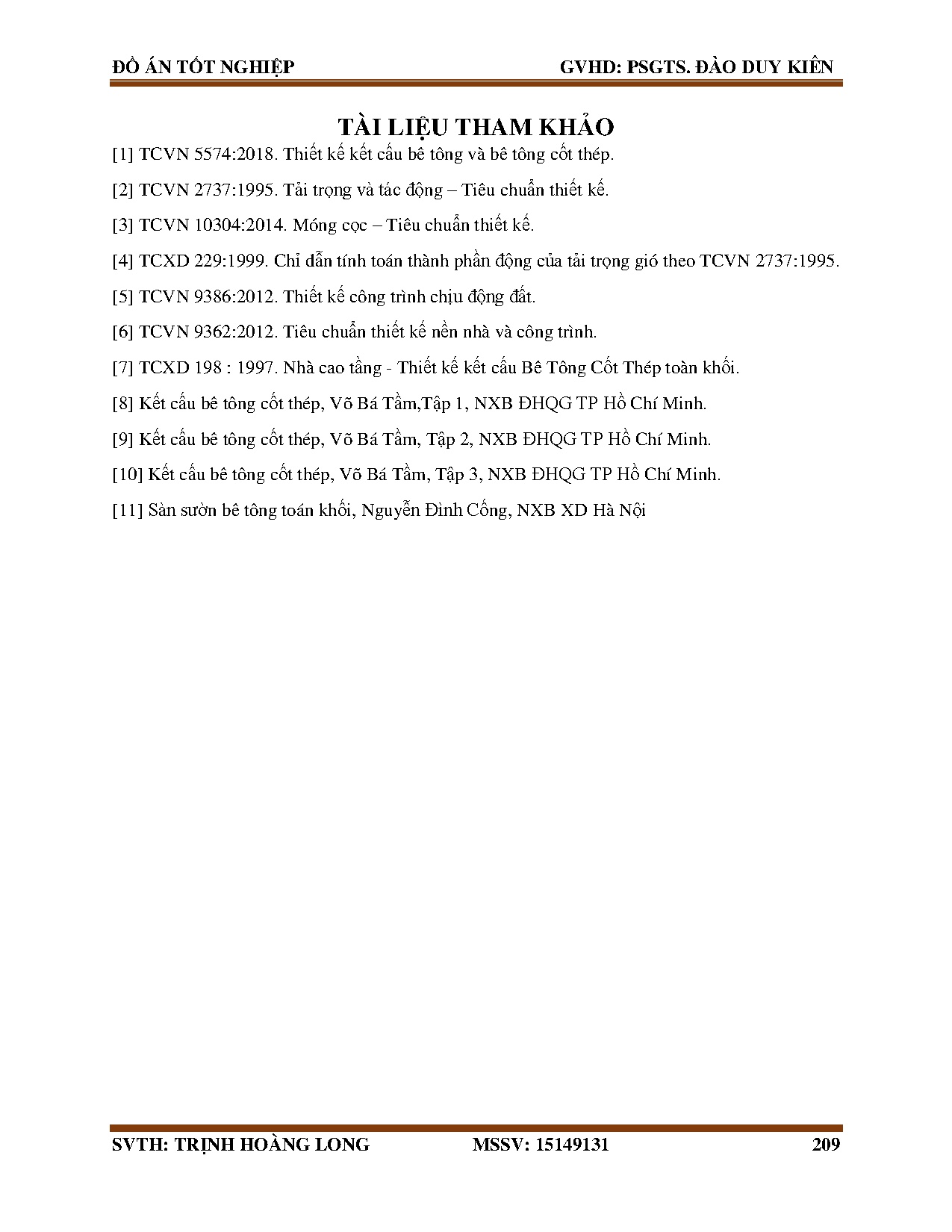

TÀI LIỆU THAM KHẢO
