7.4.4 Tính toán đài cọc:

Hình 7.9: Momen đài móng M4 theo phương X

Hình 7.10: Momen đài móng M4 theo phương Y

105

Momen trong đài móng theo hai phương khá nhỏ nên ta đặt thép cấu tạo cho đài là
∅12a200.
7.5 TÍNH TOÁN BU-LÔNG NEO CHÂN CẦN TRỤC THÁP:
Nội lực tính toán bu-lông:
Bảng 7.4: Nội lực tính toán bu-lông
Fx
Fy
Fz
Mx
My
Story Point Load
(kN)
(kN)
(kN)
(kNm)
(kNm)
Base
1
TH2
-0.88
-0.04 152.01
0.048
-0.901
Tính toán bu lông neo chân cần trục tháp chịu cắt ép mặt và chịu kéo.
Với nội lực đã có tại chân cần trục tháp, lực cắt ngang quá nhỏ nên chỉ tính toán bu-lông
chịu kéo với cặp nội lực gây kéo lớn nhất.
Chọn bu-lông neo loại I, làm từ vật liệu thép CT38, đường kính bằng 24(mm), diện tích
tiết diện tính toán A = 3.59(cm2), có cường độ tính toán chịu kéo ftb = 150(N/mm2)
(Bảng II.2 phụ lục 2, sách Thiết kế khung thép nhà công nghiệp một tầng, một nhịp –
TS. Phạm Minh Hà).

Hình 7.11: Cấu tạo bu-lông neo
Khả năng chịu kéo của bu lông:

 N tb  ftb   b  A  nv  150 103  0.9  3.59 104  2  96.93(kN )
Trong đó:
ftb = 150(N/mm2) cường độ tính toán chịu kéo của bu lông.
γb =0.9 hệ số làm việc.
A = 3.59(cm2) diện tích tiết diện của bu lông.
nv = 4 số lượng bu lông.

106

Tổng lực kéo lớn nhất trong thân các bu-lông neo ở một phía chân cột:

T

M N 0.901 152.01
 

 78.41(kN )
Lb 2 0.375
2

Với Lb = 0.225(m) là khoảng cách giữa 2 dãy bu-lông neo ở 2 biên bản đế.

 N tb  96.93(kN )  T  78.41(kN)
 Bu-lông đủ khả năng chịu kéo.

N
M
V

75

Lb

75

M/Lb

N/2

N/2

75

225
375

75

M/Lb

75

225
375

75

Hình 7.12: Tính toán bu-lông neo

107

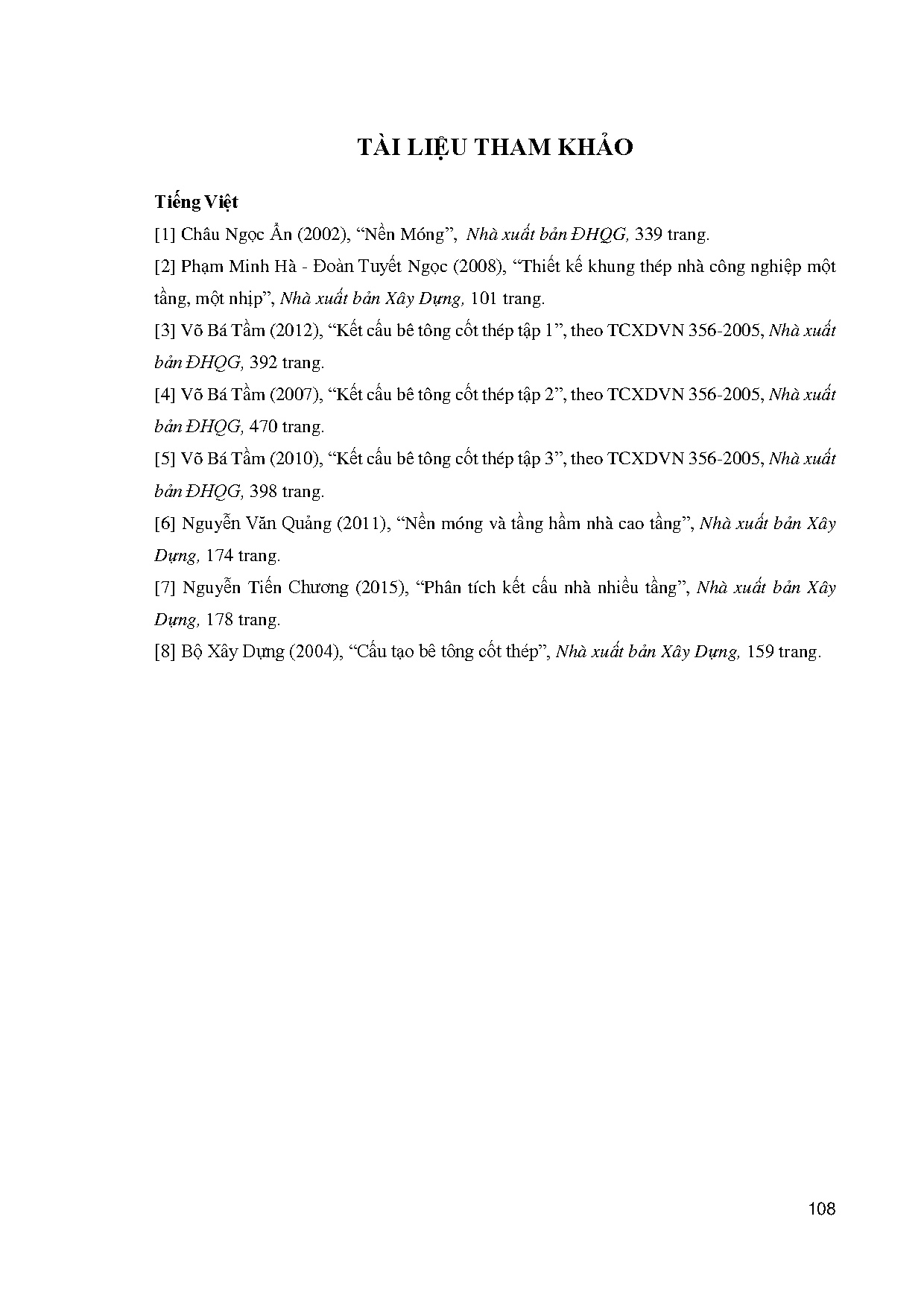

TÀI LIỆU THAM KHẢO
