TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG
BỘ MÔN CÔNG TRÌNH GIAO THÔNG
--

ĐỒ ÁN TỐT NGHIỆP
Đề tài: THIẾT KẾ CẦU DẦM BTCT DƯL
NHỊP GIẢN ĐƠN DÀI 33M
TIẾT DIỆN SUPER - T CĂNG TRƯỚC

GVHD: TS. Nguyễn Trọng Tâm
SVTH: HUỲNH NGỌC PHÚC
MSSV: 15127087
Lớp:
151272B
Học kỳ: 01
Năm học: 2019 – 2020

TP. HCM – 02/2020

NHIEÄM VUÏ ÑOÀ AÙN TOÁT NGHIEÄP
Hoï vaø teân sinh vieân: HUỲNH NGỌC PHÚC

MSSV:15127087

TEÂN ÑEÀ TAØI:
THIEÁT KEÁ CAÀU BEÂ TOÂNG COÁT THEÙP DÖL NHÒP GIAÛN ÑÔN
TIEÁT DIEÄN SUPER T CAÊNG TRÖÔÙC
1. NHIEÄM VUÏ: (yeâu caàu veà noäi dung vaø soá lieäu ban ñaàu).
Soá lieäu:
Khoå caàu: B = 14(phaàn xe chaïy) + 2x1,5(leà boä haønh) + (lan can töï choïn)
Chieàu daøi nhòp: L = 33 m
Khoå thoâng thuyeàn: 25x3.5m
Taûi troïng: HL 93, taûi troïng ngöôøi
Tieâu chuaån thieát keá: 22TCN272 – 05
Maët caét soâng cho tröôùc: töï tìm maët caét soâng
Yeâu caàu:
Thieát keá 2 phöông aùn sô boä(coù so saùnh phöông aùn)
Thieát keá kyõ thuaät 1 moá vaø 1 truï(bao goàm caû phaàn moùng)
Thieát keá kyõ thuaät moät phöông aùn keát caáu nhòp
Thieát keá kyõ thuaät toå chöùc thi coâng

2. NGAØY GIAO: 05/09/2019
3. NGAØY HOAØN THAØNH: 12/02/2020
Giaùo vieân höôùng daãn

LÔØI CAÛM ÔN


Sau 3 thaùng laøm ñoà aùn toát nghieäp, ñöôïc söï giuùp ñôõ nhieät tình cuûa giaùo vieân höôùng
daãn laø Thaày Nguyeãn Trọng Tâm , quyù thaày coâ trong toå boä moân vaø baïn beø, … cuøng
vôùi vieäc vaän duïng nhöõng kieán thöùc ñaõ ñöôïc hoïc töø tröôùc ñeán nay, em ñaõ hoaøn thaønh
ñoà aùn toát nghieäp cuûa mình.
Trong quaù trình laøm ñoà aùn, em nhaän thaáy caùc kieán thöùc thaày coâ ñaõ truyeàn ñaït laø heát
söùc caàn thieát vaø quyù baùu. Ñoù chính laø haønh trang cho em vöõng böôùc vaøo cuoäc soáng
vaø chaép caùnh cho em thöïc hieän nhöõng öôùc mô cuûa mình.
Ñeå vöõng chaéc hôn trong böôùc ñöôøng keá tieáp cuûa mình thì em caàn phaûi khaúng ñònh
mình thoâng qua laàn baûo veä naøy. Chính vì theá em raát mong nhaän ñöôïc söï uûng hoä vaø
giuùp ñôõ cua quyù thaày coâ, baïn beø… ñeå ñoà aùn toát nghieäp cuûa em ñöôïc hoaøn thieän.
Trong quaù trình laøm ñeà taøi, maëc duø em ñaõ coá gaéng heát söùc nhöng haïn cheá veà kieán
thöùc baûn thaân cuõng nhö veà thôøi gian neân khoâng traùnh khoûi coù nhöõng sai soùt.
Cuoái cuøng, em xin chaân thaønh caûm ôn söï chæ baûo aân caàn cuûa Thaày Nguyeãn Trọng
Tâm, cuøng toaøn theå quyù thaày coâ trong boä moân vaø baïn beø ñaõ nhieät tình giuùp ñôõ vaø
höôùng daãn em trong thôøi gian laøm ñoà aùn toát nghi
...

...
n nay vaãn laø phöông phaùp rung. Buùa rung söû duïng laø loaïi NVC-80SS cuûa
haõng Nipped IND coù caùc thoâng soá sau :
Q = 4.7 : Troïng löôïng buùa .
M = 4100 kGcm : Momen leäch taâm lôùn nhaát.

 = 1100 (voøng/phuùt) = 115 rad/s
A = 9.5 mm
SVTH : Huỳnh Ngọc Phúc

TRANG: 388

ÑATN: TK CAÀU DAÀM SUPER–T

GVHD: TS.Nguyễn Trọng Tâm

Ta phaûi kieåm tra ñeå ñaûm baûo moät soá ñieàu kieän sau ñeå coù theå haï coïc vaøo trong ñaát
+ Ñieàu kieän 1 : Löïc kích ñoäng phaûi ñuû lôùn ñeå haï coïc vaøo trong ñaát :
Qd    T

Trong ñoù :
n

T  u   fi  h i  1.616 1.2  7.787  15.1 T : löïc caûn cuûa ñaát taùc duïng vaøo
i 1

coïc khi ñoùng ñeán chieàu saâu toái ña .Vôùi :
U = (600  208)  2  1616 mm chu vi coïc vaùn theùp
fi = 1.2 t/m2 :löïc ma saùt ñôn vò
hi = 7.787 m : chieàu saâu coïc ngaøm trong ñaát .

 = 1.0 : Heä soá keå ñeán aûnh höôûng ñaøn hoài cuûa ñaát (laáy ñoái vôùi coïc
vaùn theùp)
Thay vaøo :

Qd    T  Qd  1.0 15.1  15.1 (T)
Vôùi buùa ñaõ choïn :

Qd 

M  2 4100 103 102 1152

 55.72T 15.1T = Thoûa
g
9.81

+ Ñieàu kieän 2 : Ñaûm baûo coïc ñoùng vaøo ñaát hieäu quaû:



Mc
A
9.81 Qo

Trong ñoù:
:

Heä soá, laáy baèng 1 ñoái vôùi coïc vaùn theùp

Qo: Troïng löôïng coïc, buùa chaán ñoäng vaø beä buùa ,trong ñoù:
Qo  Q  q  q 0

Trong ñoù:
Q:

Troïng löôïng buùa, Q=4.7 T

q:

Troïng löôïng 1 coïc vaùn theùp, Q  66.111.73  775 kG  0.775 T

q0: Troïng löôïng beä buùa, q0=0

Qo  Q  q  q 0  4.7  0.775+0  5.475 T
A:

Bieân ñoä dao ñoäng, tra baûng 3.10 saùch “thi coâng moùng moá truï caàu” Leâ Ñình

Taâm, A=9 mm
SVTH : Huỳnh Ngọc Phúc

TRANG: 389

ÑATN: TK CAÀU DAÀM SUPER–T



GVHD: TS.Nguyễn Trọng Tâm

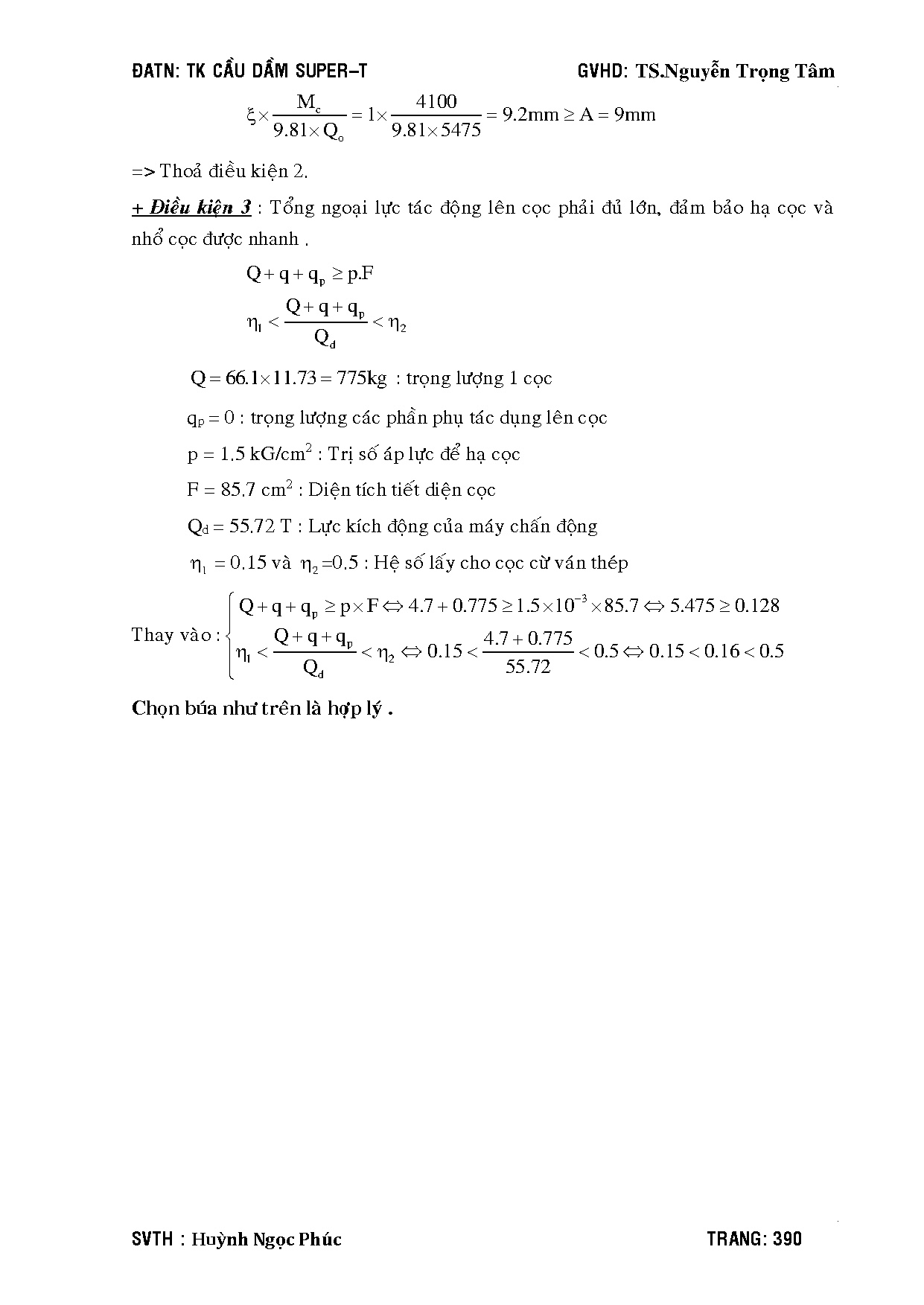

Mc
4100
 1
 9.2mm  A  9mm
9.81 Qo
9.81 5475

= Thoaû ñieàu kieän 2.
+ Ñieàu kieän 3 : Toång ngoaïi löïc taùc ñoäng leân coïc phaûi ñuû lôùn, ñaûm baûo haï coïc vaø
nhoå coïc ñöôïc nhanh .

Q  q  q p  p.F
1 

Q  q  qp
Qd

 2

Q  66.111.73  775kg : troïng löôïng 1 coïc
qp = 0 : troïng löôïng caùc phaàn phuï taùc duïng leân coïc
p = 1.5 kG/cm2 : Trò soá aùp löïc ñeå haï coïc
F = 85.7 cm2 : Dieän tích tieát dieän coïc
Qd = 55.72 T : Löïc kích ñoäng cuûa maùy chaán ñoäng
1 = 0.15 vaø 2 =0.5 : Heä soá laáy cho coïc cöø vaùn theùp

 Q  q  q p  p  F  4.7  0.775  1.5 103  85.7  5.475  0.128

Thay vaøo : 
Q  q  qp
4.7  0.775





0.15

 0.5  0.15  0.16  0.5
1
2

Q
55.72
d

Choïn buùa nhö treân laø hôïp lyù .
