TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

THÁP B, CHUNG CƯ BOTANICA PREMIER,
QUẬN TÂN BÌNH

SVTH: TẠ HOÀNG HUY
MSSV: 14149370
Khóa: 2014
Ngành: Công nghệ kỹ thuật công trình xây dựng.
GVHD: ThS. LÊ PHƯƠNG BÌNH

Tp. Hồ Chí Minh, tháng 07 năm 2018

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***-Tp. Hồ Chí Minh, ngày 04 tháng 07 năm 2018

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Tạ Hoàng Huy.

MSSV: 14149370

Ngành: CNKT Công Trình Xây Dựng.

Lớp: 14149CL2.

Giảng viên hướng dẫn: Ths. Lê Phương Bình

ĐT: 0908 520 732.

Ngày nhận đề tài: 05/02/2018

Ngày nộp đề tài: 04/07/2018.

1. Tên đề tài: Tháp B, chung cư BOTANICA Premier
2. Các số liệu, tài liệu ban đầu:
 Hồ sơ kiến trúc
 Hồ sơ địa chất
3. Nội dung thực hiện đề tài:
3.1. Kiến trúc: thể hiện lại bản vẽ kiến trúc nguyên mẫu.
3.2. Kết cấu:
- Thiết kế sàn tầng điển hình theo phương án sàn sườn toàn khối loại bản
dầm.

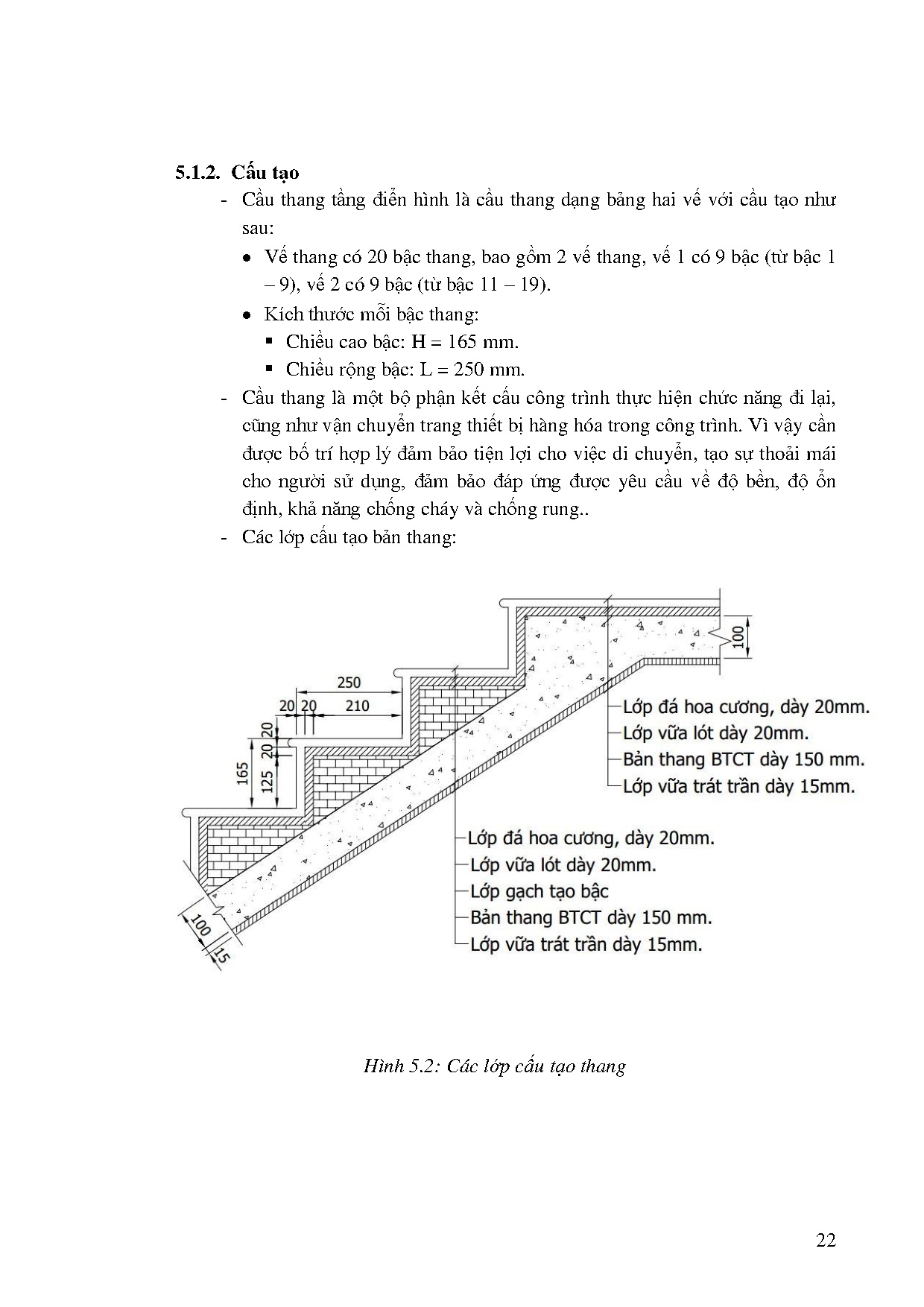

- Thiết kế cầu thang bộ. Tính toán dầm trên tầng điển hình, vách khung trục
BB và B12 – B13
3.3. Nền móng:
- Thiết kế nền móng theo phương án móng cọc khoan nhồi.
4. Sản phẩm:
- 01 thuyết minh, 01 phụ lục.
- 14 bản vẽ A1 (02 Kiến trúc, 09 Kết cấu, 03 Nền móng).
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

TS. Lê Trung Kiên

Th.S Lê Phương Bình

i

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: Tạ Hoàng Huy.

MSSV: 14149370

Ngành: CNKT Công Trình Xây Dựng
Tên đề tài: Tháp B, Chung cư cao tầng BOTANICA Premier.
Họ và tên Giáo viên hướng dẫn: Th.S Lê Phương Bình.
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
…………………………………………………………………………………......
…………………………………………………………………………………......
…………………………………………………………………………………......
2. Ưu điểm:
.………………………………………………………………………………….....
…………………………………………………………………………………......
…………………………………………………………………………………......
3. Khuyết điểm:
.………………………………………………………………………………….....
…………………………………………………………………………………......
…………………………………………………………………………………......
4. Đề nghị cho bảo vệ hay không?
…………………………………………………………………………………......
5. Đánh giá loại:
.………………………………………………………………………………….....
6. Điểm: …………… (Bằng chữ:…………………………………………………...)
Tp. Hồ Chí Minh, ngày ….. tháng ….. năm 20….
Giáo viên hướng dẫn

ii

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN PHẢN BIỆN
Họ và tên Sinh viên: Tạ Hoàng Huy.

MSSV: 14149370

Ngành: CNKT Công Trình
...

...
c thủng đài do cọc biên
- Công thức xác định:
 
c 
c 

Fai  R bt h 01 1  b02  02   2  b01  01  
2 
2 

 

- Trong đó:
 Fai  Pmax  4417.154  kN  : tải trọng tính toán lên cọc biên có kể đến
momen theo 2 phương (xác định khi mô hình trong phần mềm SAFE).
 h 0  2.85  m  : chiều cao tính toán của tiết diện
 b01  1.45  m  : từ mép đài đến mép trong cọc biên gần đài nhất (theo
phương hcol)
 b02  1.45  m  : từ mép đài đến mép trong cọc biên gần đài nhất (theo
phương bcol)
 c01  2.24  m 
 c02  1.475  m 
 1 2 xác định theo:

h 0i
, dựa vảo bảng sau:
c0i

128



h 01 2.85

 1.27  1  0.716
c01 2.24



h 01 2.85

 1.93  2  0.917
c01 1.475

- Khả năng chống chọc thủng đài cọc do cọc biên được xác định như sau:


c 
2 

 Pcx   R bt h 01 1  b02  02   2  b01  01  
 

c
2 




1.475 
2.24  


 1.2  103  2.85 0.716  1.45 
  0.917  1.45 

2 
2  



 13416.45  kN 

 Fai  417.154  kN    Pcx   13416.45  kN  , điều kiện chống chọc thủng do
cọc biên được đảm bảo.
8.9.6. Tính cốt thép đài móng lõi thang
- Strip trong mô hình SAFE:

129

Hình 8.18: Momen Strip phương X và Y trong móng lõi thang
-

Kết quả tính toán thép đài móng lõi thang:
Vị trí

h0

M

As/m



mm mm mm mm

kNm

mm2/m

%

b

h

a

Chọn thép

Asc/m
mm2/m

Lớp trên 1000 3000 150 2850 -1714.51 1831.30 0.064 Ø20a170 1848
Lớp dưới 1000 3000 150 2850 4158.18 4441.43 0.156 Ø32a180 4468.1
Lớp trên 1000 3000 150 2850 -473.50 505.76 0.018 Ø20a200 1570.8
Phương Y
Lớp dưới 1000 3000 150 2850 7638.25 8158.56 0.286 Ø32a100 8042.5
Phương X

130

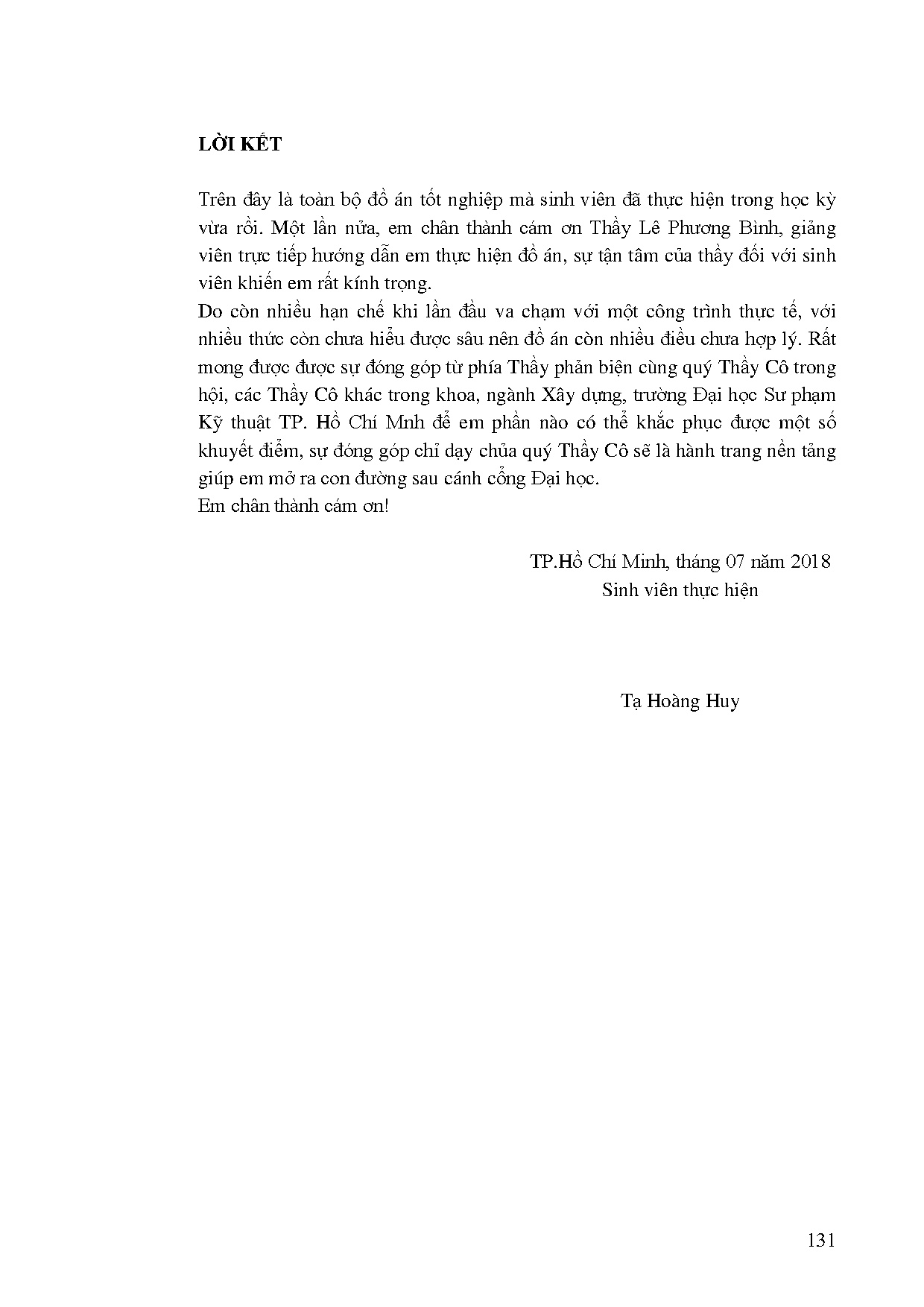

LỜI KẾT
Trên đây là toàn bộ đồ án tốt nghiệp mà sinh viên đã thực hiện trong học kỳ
vừa rồi. Một lần nửa, em chân thành cám ơn Thầy Lê Phương Bình, giảng
viên trực tiếp hướng dẫn em thực hiện đồ án, sự tận tâm của thầy đối với sinh
viên khiến em rất kính trọng.
Do còn nhiều hạn chế khi lần đầu va chạm với một công trình thực tế, với
nhiều thức còn chưa hiểu được sâu nên đồ án còn nhiều điều chưa hợp lý. Rất
mong được được sự đóng góp từ phía Thầy phản biện cùng quý Thầy Cô trong
hội, các Thầy Cô khác trong khoa, ngành Xây dựng, trường Đại học Sư phạm
Kỹ thuật TP. Hồ Chí Mnh để em phần nào có thể khắc phục được một số
khuyết điểm, sự đóng góp chỉ dạy chủa quý Thầy Cô sẽ là hành trang nền tảng
giúp em mở ra con đường sau cánh cổng Đại học.
Em chân thành cám ơn!
TP.Hồ Chí Minh, tháng 07 năm 2018
Sinh viên thực hiện

Tạ Hoàng Huy
