Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật công trình xây dựng - Novis ventis building - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	5.43 MB
Số trang	108
Ngành	CNKT công trình xây dựng

Lượt xem	64
Ngày đăng	25/12/2025

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

-***-

ĐỒ ÁN TỐT NGHIỆP

NOVIS VENTIS BUILDING

GVHD: NGUYỄN NGỌC DƯƠNG
SVTH: PHAN HUỲNH HỮU TUYẾN

GVHD: Th.S. HUỲNH PHƯỚC SƠN
TP. Hồ Chí Minh, tháng 1 năm 2018

LỜI CẢM ƠN
Con đường nào cũng có điểm đầu và điểm cuối, cũng như con đường học tập
của mỗi sinh viên luận văn tốt nghiệp chính là một cột mốc đánh dấu điểm kết thúc
của quá trình học tập ở trường đại học, và đồng thời cũng là cột mốc bắt đầu cho sự
nghiệp tương lai, sự trưởng thành của mỗi sinh viên.
Em xin gửi lời cảm ơn chân thành đến toàn thể quý Thầy Cô khoa Xây Dựng đã
hướng dẫn em trong hơn 4 năm học tập và rèn luyện tại trường.
Xin gửi lời cảm ơn sâu sắc đến ba mẹ, những người thân trong gia đình, sự giúp
đỡ động viên của các anh chị khóa trước, những người bạn thân giúp tôi vượt qua
những khó khăn trong suốt quá trình học tập và hoàn thành luận văn.
Mặc dù đã cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn chế, do
đó luận văn tốt nghiệp của em khó tránh khỏi những thiếu sót, kính mong nhận
được sự chỉ dẫn của quý Thầy Cô để em cũng cố, hoàn hiện kiến thức của mình
hơn.
Cuối cùng, em xin chúc quý Thầy thành công và luôn dồi dào sức khỏe để có
thể tiếp tục sự nghiệp truyền đạt kiến thức cho thế hệ sau.
Em xin chân thành cám ơn.
TP.HCM, ngày 01 tháng 01 năm 2018
Sinh viên thực hiện

1

CAPSTONE PROJECT’S TASK
Student name: PHAN HUYNH HUU TUYEN
Student ID: 13149208
Faculty: Civil of Engineering
Major: Construction Engineering Technology
Project: NOVIS VENTIS BUILDING
1. Initial documentation:
+ Architectural profile (provided thesis advisor)
+ Soil investigation (survey) profile (District 3)
2. Content of theories and calculation
2.1: Architecture:
+ Illustrate architectural drafts again
2.2: Structure:
+ Calculation, analysis, design of typical floor in condominium block
+ Calculation, analysis, design of stairs and cistern
+ Model, calculation, design of frame 4, frame C and floor 4th
+ Foundation: Bored pile method
3. Explication and drafts (Drawings)
01 thesis and 01 appendix
29 drawings A1 ( architecture 9, structure20)
4. Advisor: M.S. NGUYEN NGOC DUONG
5. Assigned date: 04/09/2017
6. Deadline: 04/01/2018

HEAD OF FACULTY

Ho Chi Minh, January 04th, 2018
ADVISOR

2

MỤC LỤC
LỜI CẢM ƠN......................................................
...

...
h 0  Hd  a gt   m 
   1  1  2 m  As 
2
Rs
R b bh 0

107

Bảng 5.15 - Kết quả tính thép móng M4
M
(kN.m)

ho
(cm)

αm

Lớp trên

646.4216

295

Lớp dưới

1713.862

Lớp trên
Lớp dưới

Vị trí
Phương X
Phương Y

As
(cm2/m)

μ%

0.005 0.005

5.86

280

0.015 0.015

668.3636

295

4776.641

280

Chọn thép
Ø

a

Aschọn
(cm2/m)

0.02

16

200

10.05

16.685

0.06

25

200

24.54

0.005 0.005

5.86

0.02

16

200

10.05

0.042 0.043

47.83

0.171

25

100

49.09

ζ

5.2.8. Kiểm tra phản lực đầu cọc các đài còn lại
Nhận thấy kết quả tính toán từ phần mềm SAFE có thể tin tưởng được nên sinh viên
dung phần mềm SAFE để mô hình kiểm tra phản lực đầu cọc như sau:

Hình 5.27 - Kết quản phản lực đầu cọc các đài
Kết quả phản lực đầu cọc cho thấy sinh viên đã bố trí số lượng cọc, đài cọc phù hợp
và đảm bảo điều kiện kinh tế.

108

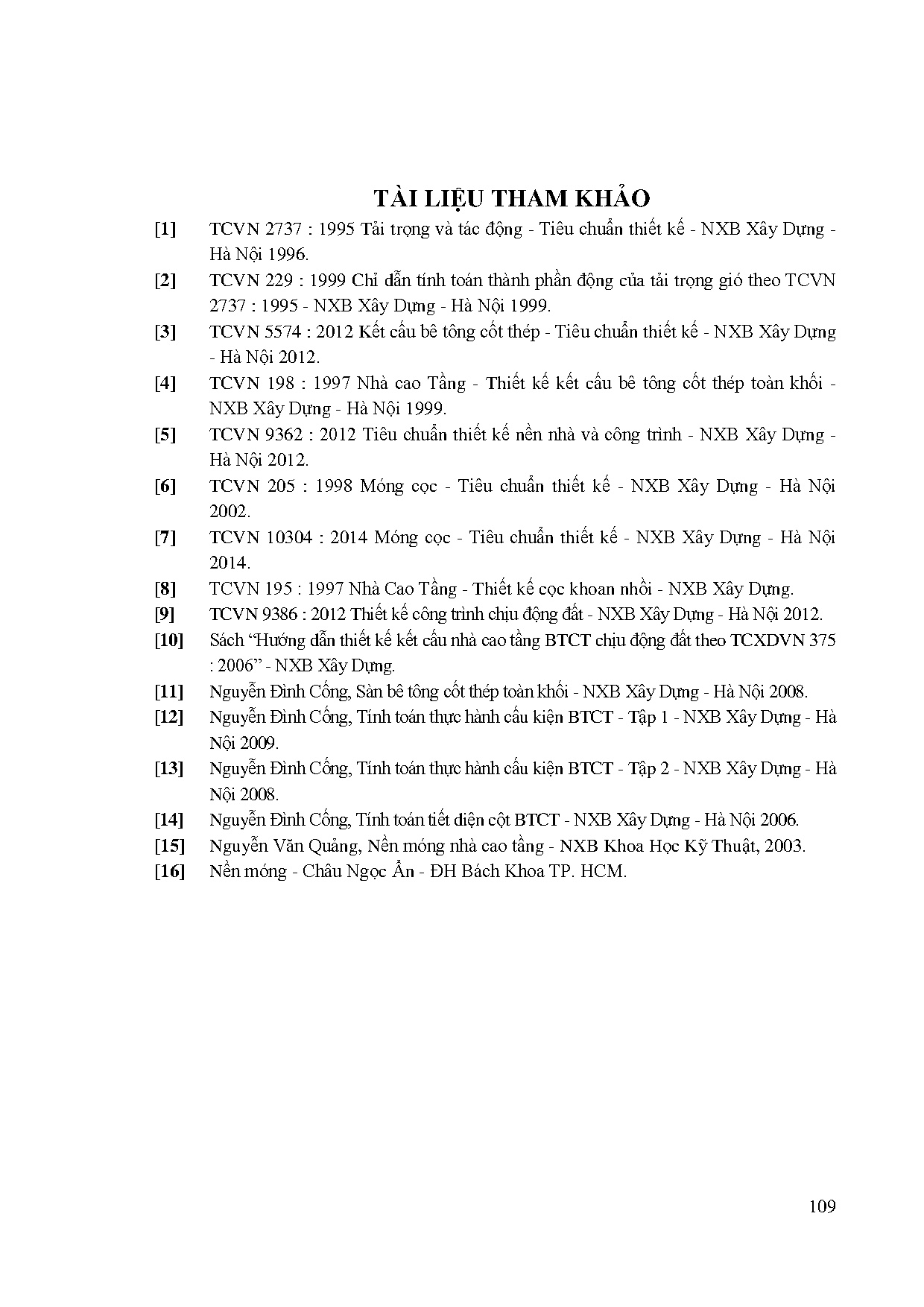

TÀI LIỆU THAM KHẢO
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]

TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng Hà Nội 1996.
TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.
TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng
- Hà Nội 2012.
TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối NXB Xây Dựng - Hà Nội 1999.
TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng Hà Nội 2012.
TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2002.
TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2014.
TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.
Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375
: 2006” - NXB Xây Dựng.
Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008.
Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà
Nội 2009.
Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà
Nội 2008.
Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội 2006.
Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003.
Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.
