BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: MELODY TÂN PHÚ APARTMENT

GVHD: TS. NGUYỄN MINH ĐỨC
SVTH: HOÀNG TRUNG KIÊN
MSSV: 14149326
Khóa: 2014-2018

Tp. Hồ Chí Minh, Tháng 07 năm 2019

LỜI CẢM ƠN
Luận văn tốt nghiệp có thể xem là bài tổng kết quan trọng nhất trong đời
sinh viên nhằm đánh giá lại những kiến thức đã thu nhặt được và cũng là
thành quả cuối cùng thể hiện những nỗ lực và cố gắng của sinh viên đại học
trong suốt quá trình học tập. Để có được ngày hôm nay, em xin bày tỏ lòng
cảm ơn chân thành đến toàn thể thầy cô Khoa Kỹ thuật Xây dựng đã tận tình
hướng dẫn, giúp đỡ, truyền đạt cho em những kiến thức quý báu, giúp em mở
rộng thêm tầm hiểu biết nhằm bắt kịp xu thế phát triển chung của đất nước và
thế giới
Em xin gửi lời cảm ơn đến thầy Nguyễn Minh Đức đã tận tâm chỉ bảo,
hướng dẫn em trong suốt quá trình làm luận văn để em có thể hoàn thành luận
văn đúng nội dung cũng như đúng thời gian quy định. Những đóng góp, ý
kiến, hướng dẫn của thầy là rất quan trọng góp phần hoàn thành luận văn.
Xin gửi lời cảm ơn sâu sắc đến gia đình, những người thân thuộc, sự giúp
đỡ động viên của các anh khóa trước, những người bạn thân giúp tôi vượt qua
những khó khăn trong suốt quá trình học tập và hoàn thành luận văn.
Do khối lượng công việc thực hiện tương đối lớn, thời gian thực hiện và
trình độ cá nhân hữu hạn nên bài làm không tránh khỏi sai sót. Rất mong
được sự thông cảm và tiếp nhận sự chỉ dạy, góp ý của Quý thấy cô và bạn bè.
Xin chân thành cảm ơn.
TP. Hồ Chí Minh, ngày 04 tháng 07 năm 2019
Sinh viên thực hiện

Hoàng Trung Kiên

THANK YOU
Graduation essay is necessary for every student in the construction industry to finish
learningprocess, beside that, it open the new way for student to the real life in
future.
Graduation essay facilitate for each student to summarize and recapitulate their
knowledges, at the same time, collecting and bonus another information which they
defect. Practice computational and solve arises problem in the real life.
With my Graduation essay, Intruction teacher and another teachers in construction
industry take many help, many teach by the devoted way. I would like to say thank
you.
That knowledge and experience is the foundation and the key to finish this
Graduation essay
Because of limit Experiant, the mistske is unavoidable. I hope to take your advice to
improve my knowledges.
Finally, I wish you a good health, happiness and success in your l
...

...
kN  Fcx  208980  kN

-

Các mặt còn lại với mặt xuyên thủng có c rất nhỏ nên Fcx lớn sẽ thỏa điều
kiện chống xuyên thủng

 Kết luận: Thỏa điều kiện chống xuyên thủng.

117

5.7.6. Thiết kế cốt thép cho đài móng M-TM
- Nội lực để tính toán cốt thép cho đài móng được lấy từ các dải Strip chia đều
kín đài móng trong mô hình

Hình 4.21 Moment móng T-TM
- Tính toán cốt thép
 Chọn agt lớp dưới agt.d = angàm + 50 = 200 + 50 = 250 (mm)
 Chọn agt lớp trên agt.t = 50 (mm)
118

h 0  Hd  a gt  m 

R b bh 0
M
   1  1  2 m  As 
2
Rs
R b bh 0

Bảng 4.16 Kết quả tính thép móng TM
M
Phương

b

h0

As
α

Vị trí

ξ

Bố trí

Asc (mm2)

µc

2

(kN.m)

(mm) (mm)

(mm )

Lớp dưới

3050.6

1000

2100

0.02760 0.0280 2835.3 

3272.67

0.1283

Lớp trên

216.5

1000

2250

0.00168 0.0017



1005.5

0.0366

Lớp dưới

1144.8

1000

2100

0.01036 0.0104 1054.5 

1571

0.0616

Lớp trên

252.5

1000

2250

0.00196 0.0020



1005.5

0.0366

Phương X
184.1

Phương Y
214.7

119

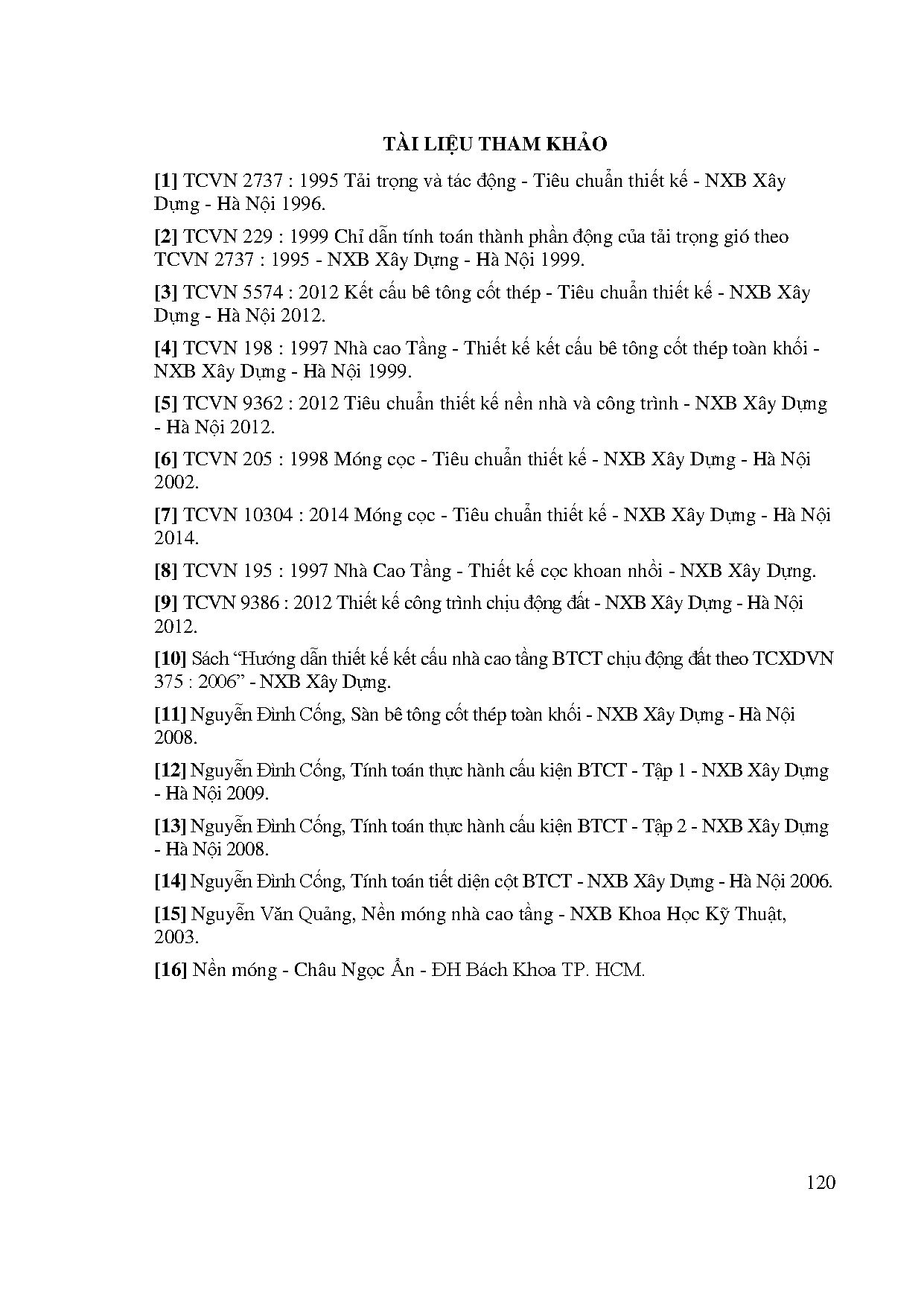

TÀI LIỆU THAM KHẢO
[1] TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây
Dựng - Hà Nội 1996.
[2] TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo
TCVN 2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.
[3] TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây
Dựng - Hà Nội 2012.
[4] TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối NXB Xây Dựng - Hà Nội 1999.
[5] TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng
- Hà Nội 2012.
[6] TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2002.
[7] TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2014.
[8] TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
[9] TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội
2012.
[10] Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN
375 : 2006” - NXB Xây Dựng.
[11] Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội
2008.
[12] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng
- Hà Nội 2009.
[13] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng
- Hà Nội 2008.
[14] Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội 2006.
[15] Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật,
2003.
[16] Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

120
