cách giữa các cột chống giàn giáo là
1.250(m)
Chọn tiết diện sườn ngang là (50x50x1.8) mm
Tải trọng tác dụng:

Ptt = qtt sn  lsd = 18  0.4 = 8.1KN
Ptc = q tc sn  lsd = 14.75  0.4 = 6.63KN

SVTH: TẠ CÔNG NHẬT MINH

Page 223

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS.NGUYỄN SỸ HÙNG

Hình 9. 15. Sơ đồ tính sườn ngang đáy dầm chính
-

Mô hình trên etab ta có được Moment tính toán: M max = 1.06( KNm)

Kiểm tra điều kiện bền:
M
1.06
=
=
= 25.35  104 KN / m 2    = 28.64  104 KN / m 2
−6
W 4.18  10

(

)

(

)

 Thỏa điều kiện bền
Kiểm tra độ võng:

qtc l 4
6.63 14
l
1000
f =
=
 1000 = 1.92(mm)  [ f ] =
=
= 2.5(mm)
128EI 128  20  1.346
400 400

SVTH: TẠ CÔNG NHẬT MINH

Page 224

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS.NGUYỄN SỸ HÙNG

(Theo mục a-Cốp pha của bề mặt lộ ra ngoài của các kết cấu, phần A.3, phụ lục A,
TCVN 4453:1995 về kết cấu bê tông và bê tông cốt thép toàn khối)
Thỏa điều kiện độ võng
9.6.4. Tính cây chống dầm chính

-

Tải trọng truyền lên cây chống:

N1 = N3 = 810  0.15 = 121.5(kg )
N 2 = 810  0.85  2 = 1377(kg )

SVTH: TẠ CÔNG NHẬT MINH

Page 225

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS.NGUYỄN SỸ HÙNG

Kiểm tra độ ổn định của cây chống: ???? ≤ [????]
Với [P] tải trọng cho phép của cây chống (tra theo catalogue của nhà sản xuất theo chiều
dài chống, đường kính ống)
Ta có chiều dài chống 3.5m, nên chọn cây chống loại FA.2439 có chiều dài tối đa 3.9m,
tải trọng cho phép là 1450 (kg)
Suy ra: P = 1377 (kg) [P]=1450 (kg) (Thỏa)

SVTH: TẠ CÔNG NHẬT MINH

Page 226

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS.NGUYỄN SỸ HÙNG

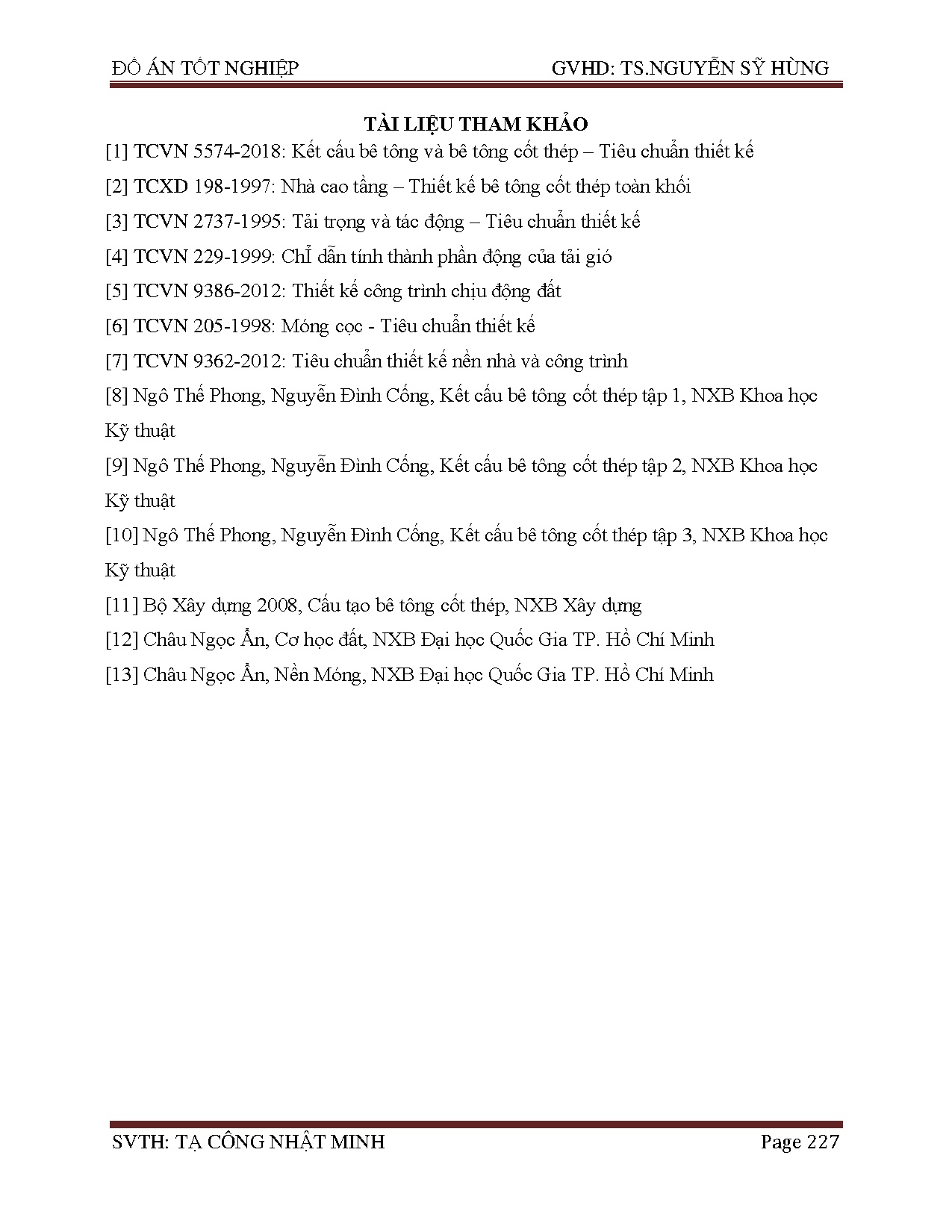

TÀI LIỆU THAM KHẢO
[1] TCVN 5574-2018: Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế
[2] TCXD 198-1997: Nhà cao tầng – Thiết kế bê tông cốt thép toàn khối
[3] TCVN 2737-1995: Tải trọng và tác động – Tiêu chuẩn thiết kế
[4] TCVN 229-1999: ChỈ dẫn tính thành phần động của tải gió
[5] TCVN 9386-2012: Thiết kế công trình chịu động đất
[6] TCVN 205-1998: Móng cọc - Tiêu chuẩn thiết kế
[7] TCVN 9362-2012: Tiêu chuẩn thiết kế nền nhà và công trình
[8] Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 1, NXB Khoa học
Kỹ thuật
[9] Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 2, NXB Khoa học
Kỹ thuật
[10] Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 3, NXB Khoa học
Kỹ thuật
[11] Bộ Xây dựng 2008, Cấu tạo bê tông cốt thép, NXB Xây dựng
[12] Châu Ngọc Ẩn, Cơ học đất, NXB Đại học Quốc Gia TP. Hồ Chí Minh
[13] Châu Ngọc Ẩn, Nền Móng, NXB Đại học Quốc Gia TP. Hồ Chí Minh

SVTH: TẠ CÔNG NHẬT MINH

Page 227
