Đồ án tốt nghiệp - Dự án chung cư An Bình - Bcons Polygon

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG
- -

THUYẾT MINH
ĐỒ ÁN TỐT NGHIỆP
Dự án:
CHUNG CƯ AN BÌNH
- BCONS POLYGON -

Giáo viên hướng dẫn

: ThS. Lê Phương Bình

Sinh viên thực hiện

: Trần Uy Danh

Mã số sinh viên

: 20149280

Lớp

: 201491C

TP.HCM, ngày 24 tháng 12 năm 2024

ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

KHOA XÂY DỰNG
NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Trần Uy Danh ...................... Mã số sinh viên: 20149280..............
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng ............. Lớp: 201491C...............
Mail: [email protected] ............Số điện thoại: 0815927673...............
Giảng viên hướng dẫn: Th.S Lê Phương Bình ................................................................
Ngày nhận đề tài: 31/08/2024 ............................. Ngày nộp đề tài: 24/12/2024...............
1 – Tên đề tài:
DỰ ÁN CHUNG CƯ AN BÌNH – BCONS POLYGON
2 – Dữ liệu ban đầu:
- Hồ sơ kiến trúc
- Hồ sơ địa chất
3 – Nội dung các phần lý thuyết và tính toán:
A – Kiến trúc: Thể hiện lại các bản vẽ kiến trúc theo số liệu mới cập nhật
B – Kết cấu:
- Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình.
- Mô hình , phân tích, tính toán, thiết kế cầu thang điển hình.
- Mô hình, phân tích, tính toán, thiết kế khung bao gồm hệ dầm,vách, lõi thang máy.
- Mô hình, phân tích, tính toán, thiết kế móng
- Tính toán, thiết kế cốp pha cấu kiện cột dầm sàn, thi công cọc khoan nhồi.
4 – Sản phẩm:
+ 1 bản thuyết minh và 1 phụ lục
+ Bản vẽ kiến trúc, bản vẽ kết cấu, bản vẽ thi công
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

BCONS POLYGON

BCONS POLYGON

ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

KHOA XÂY DỰNG
BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Trần Uy Danh ...................... Mã số sinh viên: 20149280...............
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng ............. Lớp: 201491C...............
Mail: [email protected] ............Số điện thoại: 0815927673...............
Tên đề tài:
DỰ ÁN CHUNG CƯ AN BÌNH – BCONS POLYGON
Giảng viên hướng dẫn: ThS. Lê Phương Bình ................................................................
NHẬN XÉT CỦA GIẢNG VIÊN:
1 – Về nội dung đề tài và khối lượng thực hiện:
.................................................................................
...

...
huôn
Coi sườn ngang là các gối tựa, cốp pha làm việc như dầm đơn và để đơn giản coi lực tác dụng
lên cốp pha là phân bố đều

BCONS POLYGON - Page 218

Đồ Án Tốt Nghiệp – Trần Uy Danh – 20149280

Hình 11.15: Sơ đồ tính ván khuôn đáy dầm
Ta có L=0.25(m) là khoảng cách 2 sườn trên:
Kiểm tra điều kiện bền
Moment lớn nhất tại nhịp:

qL2 29.9  0.252
M max =
=
= 0.234(kNm)
8
8
  max =

M max
0.234
=
= 4333(kN / m2 )    = 18000(kN / m2 )
W
5.4 10−5

Thỏa điều kiện bền
Điều kiện chuyển vị:

5  q tc  L4
5  24.2 1 0.254
=
= 5  10−4 (m) = 0.5(mm)
6
−7
384  E  J 384  5 10  4.86  10
l
250
 f = 0.5(mm)   f  =
=
= 0.625(mm)
400 400
f =

Thỏa điều kiện chuyển vị.
11.6.3.2. Kiểm tra sườn trên
Chọn sơ đồ tính là dầm liên tục. Với gối tựa là các thanh sườn dưới có khoảng cách bố trí là
L.

Hình 11.16: Sơ đồ tính sườn trên
BCONS POLYGON - Page 219

Đồ Án Tốt Nghiệp – Trần Uy Danh – 20149280
Tải trọng phân bố tác dụng lên sườn trên (khoảng cách giữa các sườn trên L=250(mm)):

0.25
= 3.03(kN / m)
2
0.25
q2tt = q1tt  L = 29.9 
= 3.74(kN / m)
2
q2tc = q1tc  L = 24.2 

Kiểm tra điều kiện bền
Moment lớn nhất tại nhịp:

M max =

q2tt L2 3.74 1.22
=
= 0.54(kNm)
10
10

  max =

M max
0.54
=
= 100000(kN / m2 )    = 210000( kN / m 2 )
−6
W
5.4 10

Thỏa điều kiện bền.
Kiểm tra điều kiện chuyển vị

f =

1 q2tc  l 4
1 3.03 1.24
=
= 0.0017(m) = 1.7(mm)
128  E  J 128  210 106 1.35 10−7

 f = 1.7(mm)   f  =

l
1200
=
= 3(mm) Thỏa điều kiện chuyển vị.
400 400

11.6.3.3. Kiểm tra sườn dưới
Chọn sơ đồ tính là dầm đơn giản. Với gối tựa là hai đầu cây chống. Chọn l2=1200(mm).
Tải trọng tập trung tác dụng lên:
Qtc = q2tc  l2 = 3.03 1.2 = 3.64(kN )
Qtt = q2tt  l2 = 3.74 1.2 = 4.5(kN )

Hình 11.17: Sơ đồ tính sườn dưới
Kiểm tra điều kiện bền
BCONS POLYGON - Page 220

Đồ Án Tốt Nghiệp – Trần Uy Danh – 20149280

Hình 11.18: Nội lực từ SAP 2000
Ta có:
M max = 0.9(kNm)
  max =

M max
0.9
=
= 63830(kN / m2 )    = 210000( kN / m 2 )
−5
W
1.4110

Thỏa điều kiện bền.
Kiểm tra điều kiện chuyển vị

Hình 11.19: Kết quả chuyển vị từ SAP 2000
 f = 0.42(mm)   f  =

l
1200
=
= 3(mm)
400 400

Thỏa điều kiện chuyển vị
11.6.3.4. Kiểm tra cây chống
Lực tập trung tác dụng lên cây chống chính là phản lực gối tụa của sườn dưới

BCONS POLYGON - Page 221

Đồ Án Tốt Nghiệp – Trần Uy Danh – 20149280

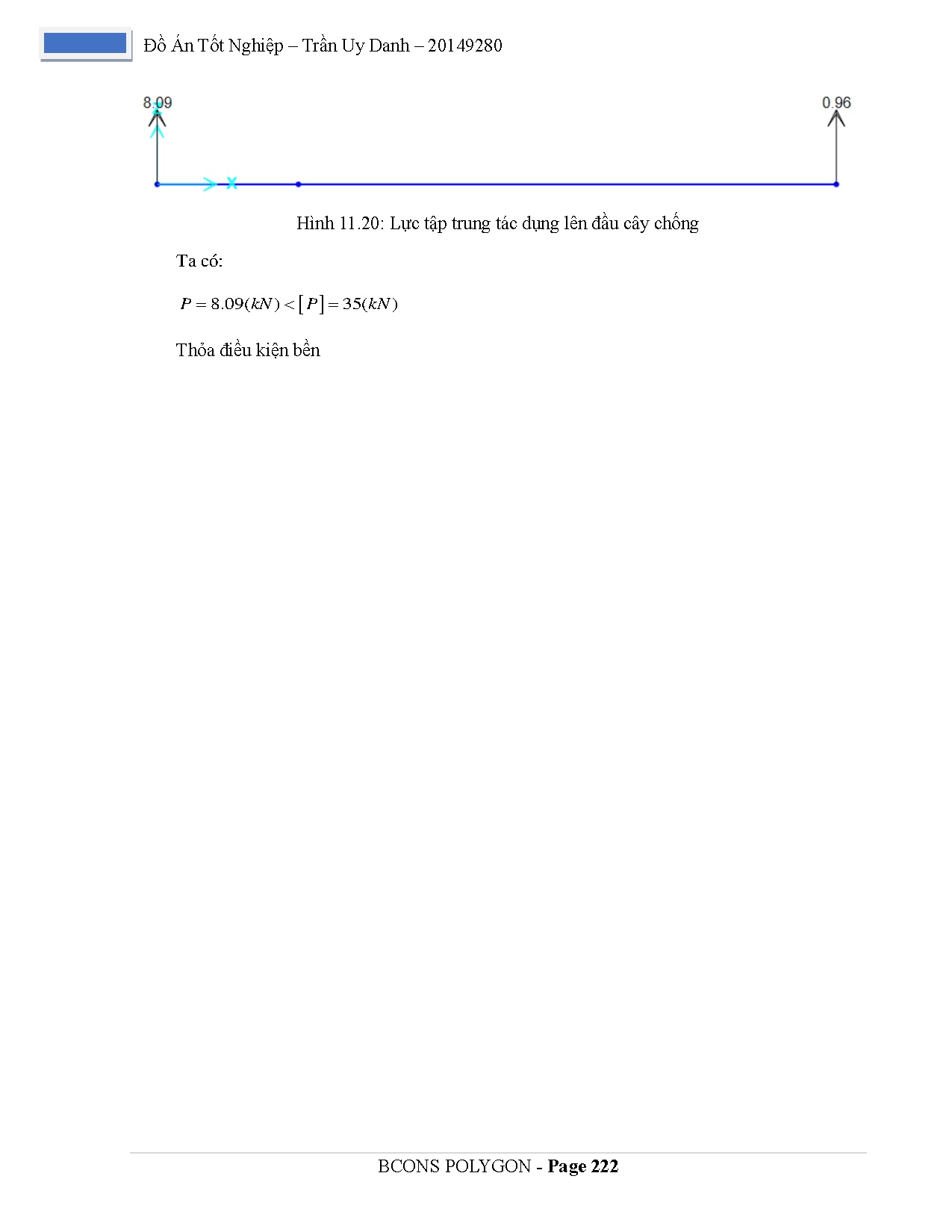

Hình 11.20: Lực tập trung tác dụng lên đầu cây chống
Ta có:
P = 8.09(kN )   P  = 35(kN )

Thỏa điều kiện bền

BCONS POLYGON - Page 222
