Đồ án tốt nghiệp - Chung cư XNK Apartment

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. NGUYỄN NGỌC DƯƠNG

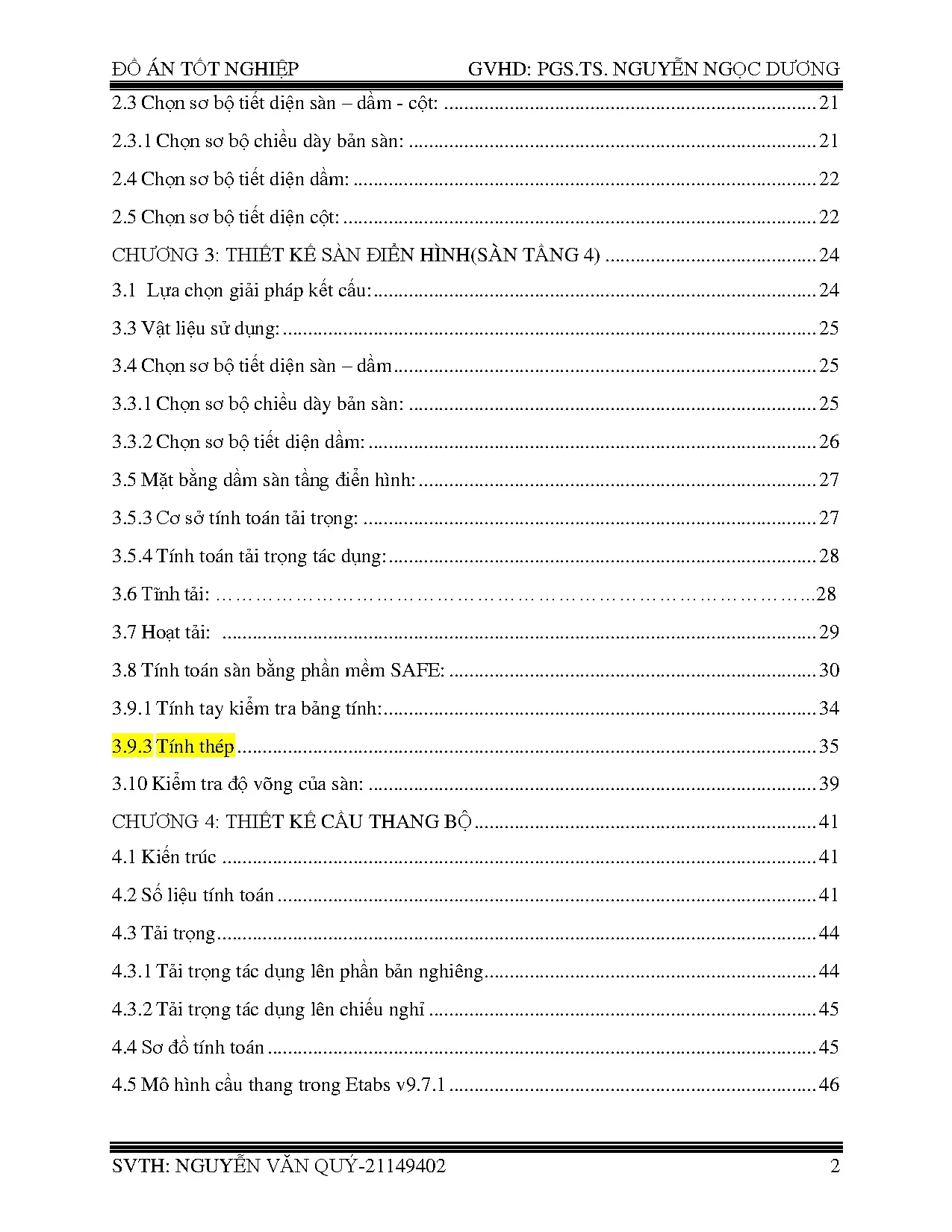

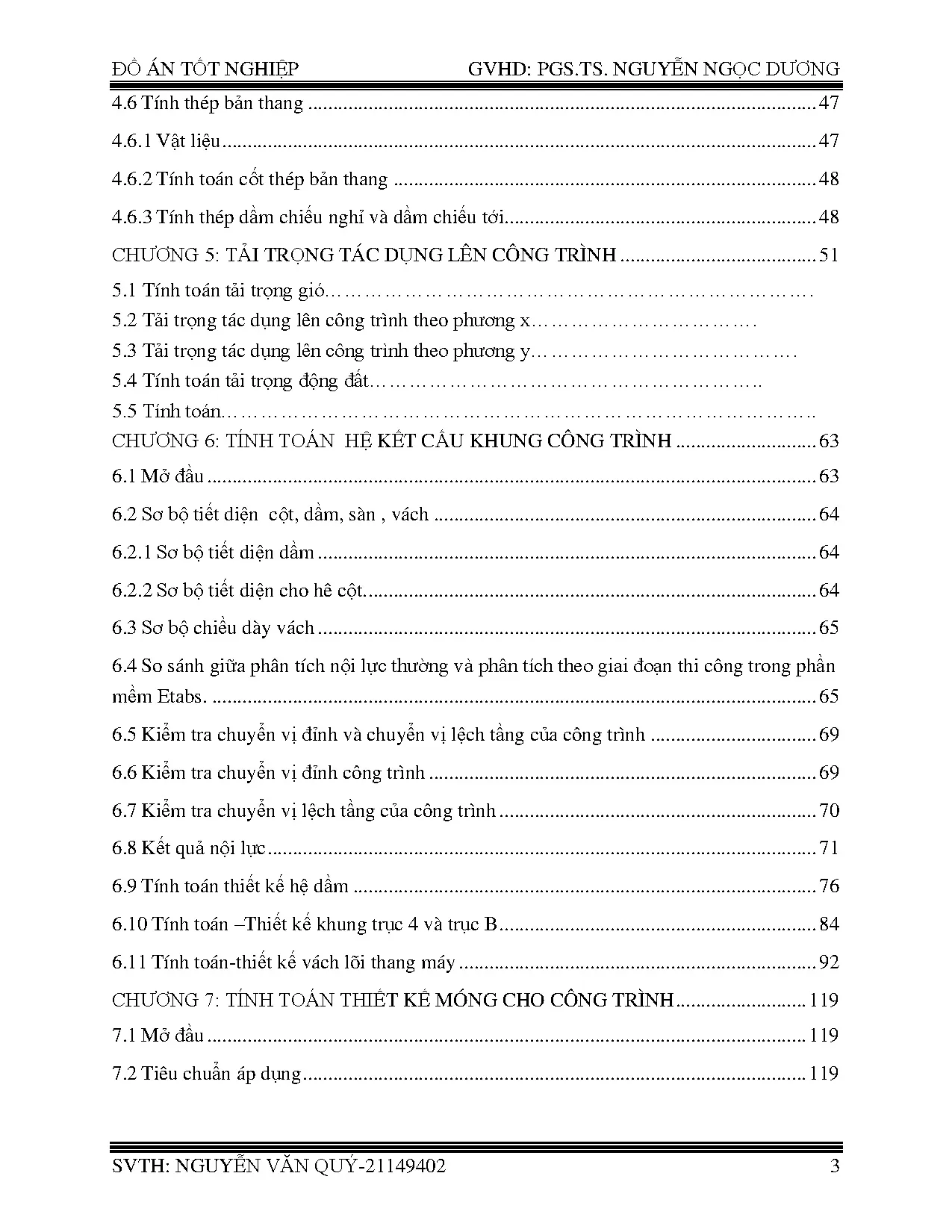

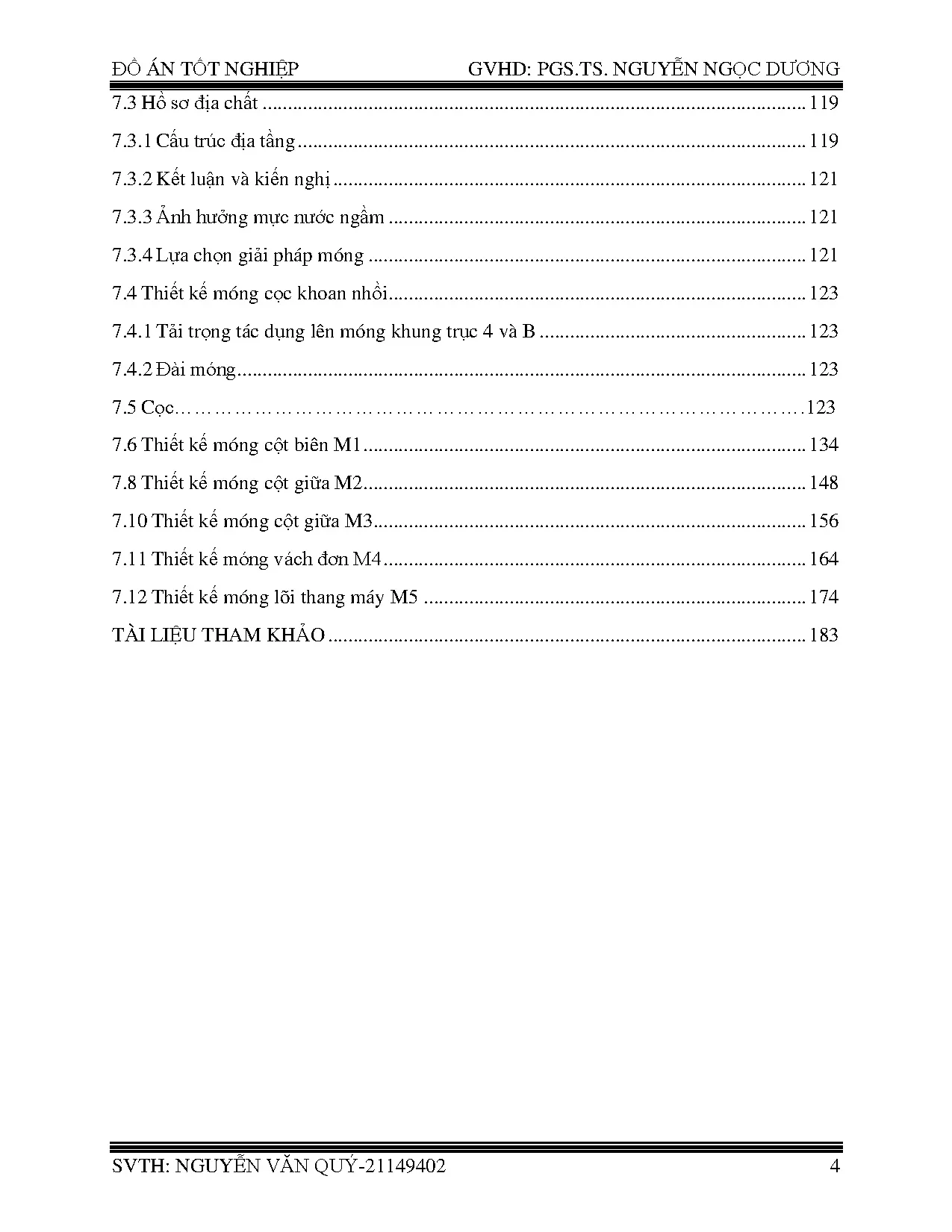

MỤC LỤC
CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN CÔNG TRÌNH ............................................. 10
1.1 Mục đích xây dựng công trình: ................................................................................... 10
1.2 Vị trí và đặc điểm công trình: ...................................................................................... 10
1.1.1 Vị trí công trình: ....................................................................................................... 10
1.1.2 Điều kiện tự nhiên: ................................................................................................... 10
1.3 Quy mô công trình: ...................................................................................................... 10
1.3.1 Các hạng mục công trình: ......................................................................................... 10
1.4 Quy mô công trình: ..................................................................................................... 11
1.5 Kiến trúc công trình: ................................................................................................... 11
1.5.1 Mặt bằng kiến trúc: ................................................................................................... 11
1.5.2 Mặt cắt: .................................................................................................................... 15
1.6 Giải pháp kĩ thuật: ....................................................................................................... 17
1.6.1 Giải pháp giao thông trong công trình: ..................................................................... 17
1.6.2 Hệ thống điện: ........................................................................................................... 17
1.6.3 Hệ thống cấp nước: ................................................................................................... 17
1.6.4 Hệ thống thoát nước: ................................................................................................ 18
1.7 Hệ thống thông gió: ..................................................................................................... 18
1.8 Hệ thống chiếu sáng:.................................................................................................... 18
1.9 Hệ thống phòng cháy chữa cháy: ................................................................................. 18
1.10 Hệ thống chống sét: .......
...

...
ng Y
Bố trí thép Ø12@200 cho lớp trên phương Y.

-

Tính thép đài cọc móng M5 phương X

Hình 7.33: Biểu đồ moment đài M4 phương X
My =

6316.12
= 3158.6(kNm)
2

NGUYỄN VĂN QUÝ – 21149402

181

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. NGUYỄN NGỌC DƯƠNG

ho = h − a = 4 − 0.2 = 3.8(m)
As =

My
0.9 Rs ho

=

3158.6 106
= 26.3(cm2 )
3
0.9  350 10  380

Bố trí thép Ø20, As = 3.14 (cm2)
Số thanh thép cần bố trí: n =

26.3
=9
3.14

Khoảng cách giữa các thanh thép: a =

1000
= 111(mm)
9

Vậy bố trí thép Ø20@100cho lớp dưới phương X
Bố trí thép Ø12@100cho lớp trên phương X.

NGUYỄN VĂN QUÝ – 21149402

182

ĐỒ ÁN TỐT NGHIỆP

GVHD: PGS.TS. NGUYỄN NGỌC DƯƠNG

TÀI LIỆU THAM KHẢO
I. TÀI LIỆU TIẾNG VIỆT
1. Tiêu chuẩn Việt Nam
[1] TCVN 2737–2023: Tải trọng và tác động –Tiêu chuẩn thiết kế.
[2] TCVN 5574–2018: Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
[3] QC 02-2022: Số liệu điều kiện tự nhiên dùng trong xây dựng.
[4] QC 06-2021: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình
[5] TCVN 13606-2023 Cấp nước - Mạng lưới đường ống và công trình - Yêu cầu thiết
kế
[6] TCVN 9362–2012: Tiêu chuẩn thiết kế nền nhà và công trình
[7] TCXD 198 - 1997: Nhà cao tầng - Thiết kế kết cấu bêtông cốt thép toàn khối
[8] TCVN 10304 – 2014: Móng cọc – Tiêu chuẩn thiết kế.
[9] TCXD 205 – 1998: Móng cọc – Tiêu chuẩn thiết kế.
2. Sách tham khảo
[10]
Phan Quang Minh (chủ biên), Ngô Thế Phong, Nguyễn Đình Cống (2012),
Kết cấu bê tông cốt thép-Phần cấu kiện cơ bản, NXB Khoa học và Kỹ thuật, Hà Nội.
[11]
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 1, Cấu kiện cơ bản theo
TCXDVN 356-2005, NXB Đại học Quốc gia TP. Hồ Chí Minh.
[12]
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 2, Các cấu kiện nhà cửa
theo TCXDVN 356-2005, NXB Đại học Quốc gia TP. Hồ Chí Minh.
[13]
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 3, Các cấu kiện đặc biệt
theo TCXDVN 356-2005, NXB Đại học Quốc gia TP. Hồ Chí Minh.
[14]
Trương Quang Thành (2021), Cơ học đất, NXB Xây Dựng, Hà Nội.
[15]
Vũ Mạnh Hùng (2010), Sổ tay thực hành kết cấu công trình, NXB Xây Dựng,
Hà Nội.
[16]
TS Phan Quang Minh (2007), Sàn phẳng bê tông ứng lực trước căng sau,
NXB Khoa học – Kỹ thuật.
Ngô Đức Trung, PGS.TS Võ Phán, GS. TS Trần Thị Thanh, Xác định mô đun biến dạng
dỡ tải và tham số mũ (m) của đất yếu TP. HCM trong mô hình HARDENING SOIL, Tạp
chí KH &amp CN Thủy Lợi số 49 – 2018

NGUYỄN VĂN QUÝ – 21149402

183
