Đồ án tốt nghiệp - Chung cư Vision

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: CHUNG CƯ VISION

SVTH :
MSSV :
Khoá :
Ngành :
GVHD:

VÕ CÔNG PHÚC
21149395
2021
CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XD
TS. NGUYỄN THANH TÚ

Tp. Hồ Chí Minh, tháng 06 năm 2025.

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN THANH TÚ

MỤC LỤC
CHƯƠNG 1: TỔNG QUAN KIẾN TRÚC CÔNG TRÌNH ......................................... 7
1.1 GIỚI THIỆU CÔNG TRÌNH .................................................................................. 7
Hình dạng thiết kế, mặt bằng công trình .............................................................. 8
Kiến trúc mặt đứng và mặt bằng .......................................................................... 8
Cao độ hầm, nền trệt và các tầng .......................................................................... 9
1.2 GIẢI PHÁP KỸ THUẬT CHÍNH CỦA CÔNG TRÌNH .................................... 10
1.2.1 Phân tích đặc điểm khí hậu để đưa ra giải pháp kỹ thuật ................................... 10
1.2.2 Giải pháp thông gió và chiếu sáng ..................................................................... 11
1.2.3 Giải pháp hệ thống điện ...................................................................................... 11
1.2.4 Giải pháp hệ thống cấp thoát nước ..................................................................... 11
1.2.5 Giải pháp di chuyển phòng cháy chữa cháy ....................................................... 12
1.2.6 Giải pháp chống sét ............................................................................................ 12
1.3 DANH MỤC BẢN VẼ ............................................................................................ 12
CHƯƠNG 2: TỔNG QUAN VỀ KẾT CẤU CÔNG TRÌNH ..................................... 14
2.1 LỰA CHỌN PHƯƠNG ÁN KẾT CẤU. ............................................................... 14
2.1.1 Kết cấu phần thân. .............................................................................................. 14
2.1.1.1 Theo phương đứng. ......................................................................................... 14
2.1.1.2 Theo phương ngang. ....................................................................................... 14
2.1.2 Kết cấu phần ngầm. ............................................................................................ 15
2.2 LỰA CHỌN VẬT LIỆU. .....................................................
...

...
trên
Thép lớp dưới

6573.46

Thép lớp trên
Thép lớp dưới

9409.39

Bảng 7.30. Bảng tính thép đài móng
Tên
cấu kiện

Thép
phương

Astt

Vị trí

(mm2)

Chọn thép

MÓNG M3 (hd=3.5m)

Đài
móng

X
(Strip A)
Y
(Strip B)

Thép lớp trên

1083.53

Ø 20 a 200

1570.80

0.03 0.05

Thép lớp dưới

7039.54

Ø 30 a 100

7068.58

0.21 0.21

Thép lớp trên

948.59

Ø 20 a 200

1570.80

0.03 0.05

Thép lớp dưới

7952.39

Ø 32 a 100

8042.48

0.24 0.24

1570.80

0.00 0.09

MÓNG M3 (hd=2.0m)
Thép lớp trên

SVTH: VÕ CÔNG PHÚC

0.00

Trang216

Ø 20 a 200

MSSV: 21149395

ĐỒ ÁN TỐT NGHIỆP

Đài
móng

X
(Strip A)
Y
(Strip B)

SVTH: VÕ CÔNG PHÚC

GVHD: TS. NGUYỄN THANH TÚ

Thép lớp dưới

5966.71

Ø 30 a 100

7068.58

0.33 0.39

Thép lớp trên

0.00

Ø 20 a 200

1570.80

0.00 0.10

Thép lớp dưới

7720.76

Ø 32 a 100

8042.48

0.48 0.50

Trang217

MSSV: 21149395

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGUYỄN THANH TÚ

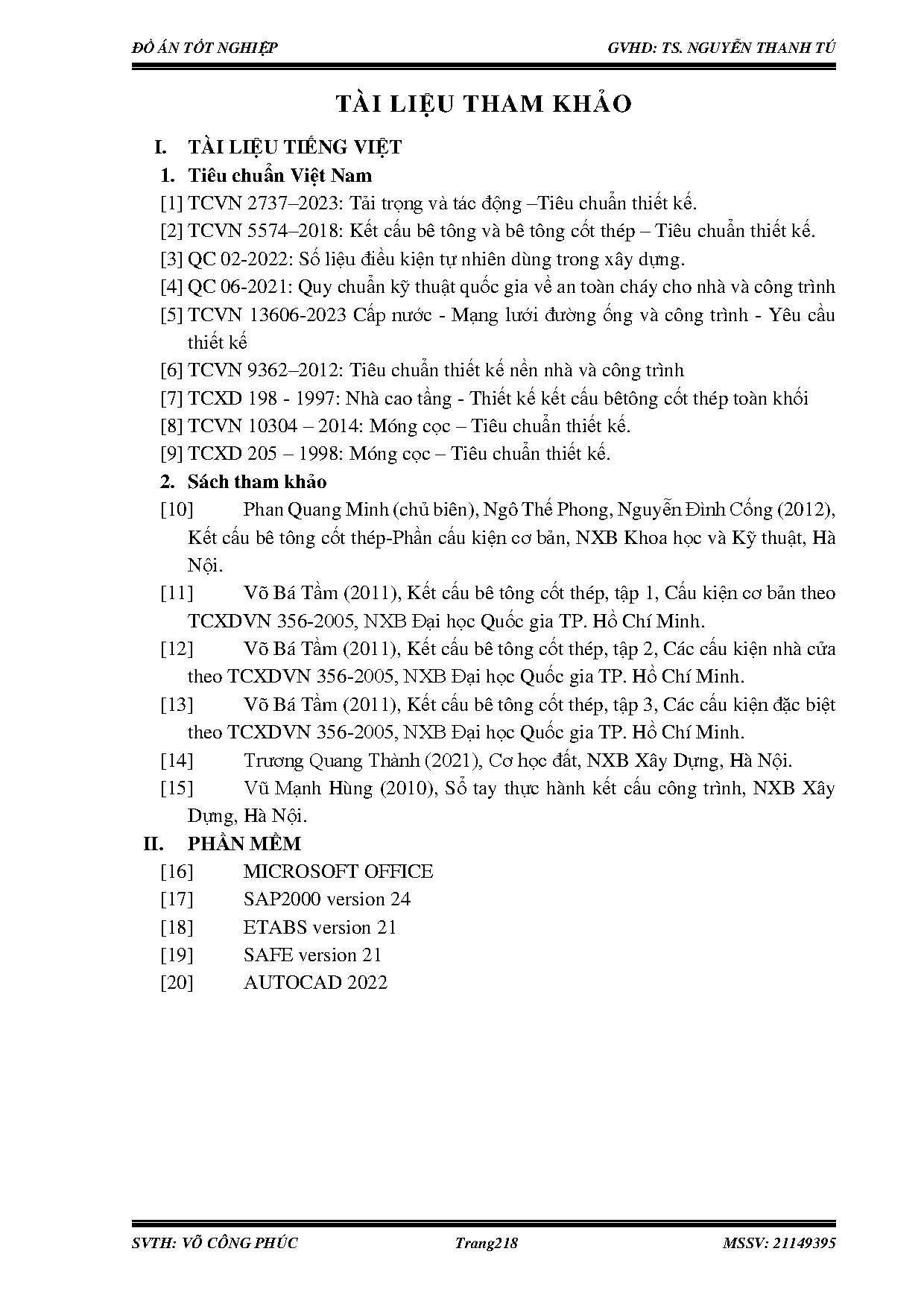

TÀI LIỆU THAM KHẢO
I. TÀI LIỆU TIẾNG VIỆT
1. Tiêu chuẩn Việt Nam
[1] TCVN 2737–2023: Tải trọng và tác động –Tiêu chuẩn thiết kế.
[2] TCVN 5574–2018: Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
[3] QC 02-2022: Số liệu điều kiện tự nhiên dùng trong xây dựng.
[4] QC 06-2021: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình
[5] TCVN 13606-2023 Cấp nước - Mạng lưới đường ống và công trình - Yêu cầu
thiết kế
[6] TCVN 9362–2012: Tiêu chuẩn thiết kế nền nhà và công trình
[7] TCXD 198 - 1997: Nhà cao tầng - Thiết kế kết cấu bêtông cốt thép toàn khối
[8] TCVN 10304 – 2014: Móng cọc – Tiêu chuẩn thiết kế.
[9] TCXD 205 – 1998: Móng cọc – Tiêu chuẩn thiết kế.
2. Sách tham khảo
[10]
Phan Quang Minh (chủ biên), Ngô Thế Phong, Nguyễn Đình Cống (2012),
Kết cấu bê tông cốt thép-Phần cấu kiện cơ bản, NXB Khoa học và Kỹ thuật, Hà
Nội.
[11]
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 1, Cấu kiện cơ bản theo
TCXDVN 356-2005, NXB Đại học Quốc gia TP. Hồ Chí Minh.
[12]
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 2, Các cấu kiện nhà cửa
theo TCXDVN 356-2005, NXB Đại học Quốc gia TP. Hồ Chí Minh.
[13]
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 3, Các cấu kiện đặc biệt
theo TCXDVN 356-2005, NXB Đại học Quốc gia TP. Hồ Chí Minh.
[14]
Trương Quang Thành (2021), Cơ học đất, NXB Xây Dựng, Hà Nội.
[15]
Vũ Mạnh Hùng (2010), Sổ tay thực hành kết cấu công trình, NXB Xây
Dựng, Hà Nội.
II. PHẦN MỀM
[16]
MICROSOFT OFFICE
[17]
SAP2000 version 24
[18]
ETABS version 21
[19]
SAFE version 21
[20]
AUTOCAD 2022

SVTH: VÕ CÔNG PHÚC

Trang218

MSSV: 21149395
