TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP HỒ CHÍ MINH
KHOA XÂY DỰNG

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ THỦ THIÊM GARDEN

SVTH: LÊ HOÀNG PHÚC
MSSV: 19149021
Khóa: 2019-2023
Ngành: CÔNG NGHỆ KĨ THUẬT CÔNG TRÌNH XÂY DỰNG
GVHD: THS. NGUYỄN THANH TÚ

Tp. Hồ Chí Minh, tháng 06, năm 2024

1

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

Tp. Hồ Chí Minh, ngày 12, tháng 06, năm 2024

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viện: Lê Hoàng Phúc

MSSV: 19149021

Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng

Lớp: 19149CL2A

Giảng viên hướng dẫn: THS. Nguyễn Thanh Tú

ĐT: 0366239794

Ngày nhận đề tài: 15/01/2024

Ngày nộp: 14/06/2024

1. Tên đề tài: Chung cư Thủ Thiêm Garden
2. Các số liệu, tài liệu ban đầu:
- Hồ sơ kiến trúc công trình
- Hồ sơ địa chất công trình
3. Nội dung thực hiện đề tài:
- Tính toán thiết kế sàn tầng điển hình.
- Tính toán thiết kế cầu thang.
- Tính toán thiết kế khung dầm, cột, vách lõi thang.
- Tính toán thiết kế móng, cọc cho công trình.
- Kiểm tra khả năng chịu lực cột vách bằng PROKON (nâng cao)
- Tính toán thiết kế cốp pha. (nâng cao)
4. Sản phẩm:
- Thuyết minh tính toán.
- Bản vẽ (gồm 9 bản vẽ kiến trúc, 10 bản vẽ kết cấu và 1 bản vẽ thi công).
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

3

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN
HƯỚNG DẪN
Họ và tên sinh viện: Lê Hoàng Phúc

MSSV: 19149021

Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: Chung cư Thủ Thiêm Garden
Họ và tên Giáo viên hướng dẫn: THS. Nguyễn Thanh Tú
NHẬN XÉT
1. Nội dung đề tài và khối lượng thực hiện
.......................................................................................................................................
.......................................................................................................................................
.......................................................................................................................................
2. Ưu điểm
.......................................................................................................................................
.......................................................................................................................................
3. Khuyết điểm
.......................................................................................................................................
.............................................
...

...
25 1204
120
f max  f  



=
0.27
(cm)

= 0.3 (cm)
128 EI
400 128 2.1106  20.85
400
→Thỏa điều kiện chuyển vị
8.7.3. Tính toán sườn ngang sàn
Chọn sườn ngang là thanh thép hộp 50x100x3 mm
Xem giàn giáo như là các gối tựa, sườn ngang làm việc như một dầm liên tục
Sơ đồ tính:

184

Hình 8.27: Sơ đồ tính sườn ngang sàn
Tải tập trung lên thanh sườn ngang:

P tc = 18.12  0.4 1.2 = 8.70 (kN) = 870 (kg)
P tt = 29.91 0.4 1.2 = 14.36 (kN) = 1436 (kg)

Momen quán tính tiết diện sườn đứng:

b .h 3 b .h 3 10 103 9.4  9.43
I= 1 1 − 2 2 =
−
= 182.71 (cm 4 )
12
12
12
12
I
182.71
=
= 36.54 (cm3 )
Momen kháng uốn của tiết diện sườn đứng: W =
0.5h1 0.5 10
Kiểm tra theo điều kiện bền:

Hình 8.28: Biểu đồ moment sườn ngang sàn

max  v  

M max
57440
  v  
= 1571.98 (kg/cm2 )  2100 (kg/cm2 )
W
36.54

→ Thỏa điều kiện bền
Kiểm tra theo điều kiện chuyển vị (chuyển vị cho phép của ván khuôn, coppha của bề
mặt bị che khuất (theo TCVN 4453:1995)):

185

Hình 8.29: Chuyển vị sườn ngang sàn
f max  f   f max = 0.21 (cm) 

L
120
=
= 0.3 (cm)
400 400

→Thỏa điều kiện chuyển vị
8.7.4. Tính toán thanh chống sàn
Chọn cột chống D48.3, dày 2mm. Giả sử chiều dài thanh chống là 2m
Sơ đồ tính:

Hình 8.30: Sơ đồ tính thanh chống giàn giáo sàn
Tải trọng truyền cây chống là phản lực sơ đồ tính sườn ngang N = 4508.93 ( kg )
Hình 8.31: Phản lực sơ đồ tính sườn ngang

Diện tích mặt cắt ngang: A =

 4.92  (4.9 − 2  0.2)2
−
= 2.95 (cm2 )
4
4

Kiểm tra theo điều kiện bền:
=

N 4508.93
=
= 1528.45 (kg/cm 2 )   = 2100 (kg/cm 2 )
A
2.95

→ Thanh chống thỏa điều kiện bền
186

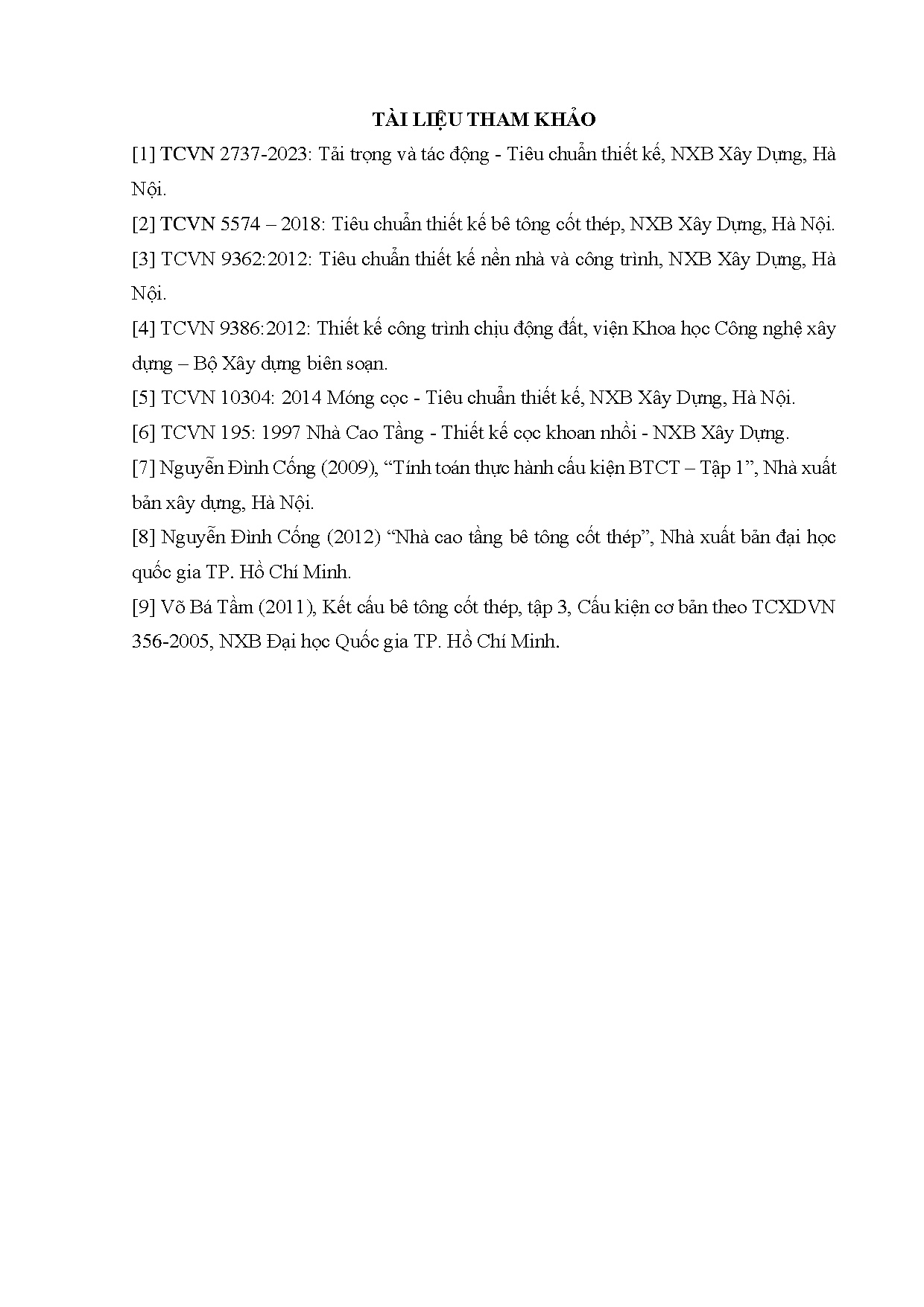

TÀI LIỆU THAM KHẢO
[1] TCVN 2737-2023: Tải trọng và tác động - Tiêu chuẩn thiết kế, NXB Xây Dựng, Hà
Nội.
[2] TCVN 5574 – 2018: Tiêu chuẩn thiết kế bê tông cốt thép, NXB Xây Dựng, Hà Nội.
[3] TCVN 9362:2012: Tiêu chuẩn thiết kế nền nhà và công trình, NXB Xây Dựng, Hà
Nội.
[4] TCVN 9386:2012: Thiết kế công trình chịu động đất, viện Khoa học Công nghệ xây
dựng – Bộ Xây dựng biên soạn.
[5] TCVN 10304: 2014 Móng cọc - Tiêu chuẩn thiết kế, NXB Xây Dựng, Hà Nội.
[6] TCVN 195: 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
[7] Nguyễn Đình Cống (2009), “Tính toán thực hành cấu kiện BTCT – Tập 1”, Nhà xuất
bản xây dựng, Hà Nội.
[8] Nguyễn Đình Cống (2012) “Nhà cao tầng bê tông cốt thép”, Nhà xuất bản đại học
quốc gia TP. Hồ Chí Minh.
[9] Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 3, Cấu kiện cơ bản theo TCXDVN
356-2005, NXB Đại học Quốc gia TP. Hồ Chí Minh.
