TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ THE ONE CAPITAL

SVTH: LÊ QUỐC HIỂN
MSSV: 18149083
Khóa:2018-2022
Ngành: CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XD
GVHD: PGS.TS. LÊ ANH THẮNG

TP Hồ Chí Minh, ngày 18 tháng 02 năm 2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ THE ONE CAPITAL

SVTH: LÊ QUỐC HIỂN
MSSV: 18149083
Khóa:2018-2022
Ngành: CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XD
GVHD: PGS.TS. LÊ ANH THẮNG

TP Hồ Chí Minh, ngày 18 tháng 02 năm 2023

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***
Tp. Hồ Chí Minh, ngày-10- tháng 02- năm 2023
NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: LÊ QUỐC HIỂN
Ngành: Công nghệ kỹ thuật công trình XD
Giảng viên hướng dẫn: PGS.TS. LÊ ANH THẮNG
Ngày nhận đề tài: 20/8/2022

MSSV: 18149083
Lớp: 18149CL2B
ĐT: 0941698037
Ngày nộp đề tài:13/02/2023

1. Tên đề tài: Chung cư THE ONE CAPITAL
2. Các số liệu, tài liệu ban đầu:
- Công trình gồm 20 tầng: 2 tầng hầm, 19 tầng nổi, 1 tầng mái
- Công trình có chiều cao m: 2 tầng hầm cao 3m, tầng trệt cao 3.8m, tầng điển hình cao
3.4m
3. Nội dung thực hiện đề tài: Tính toán các tải trọng tác động lên công trình
- Thiết kế sàn điển hình
- Thiết kế cầu thang bộ cho tầng điển hình
- Thiết kế hệ dầm cho tầng điển hình
- Thiết kế hệ khung dầm cột vách theo 2 khung vuông góc của công trình
- Thiết kế móng cho công trình
4. Sản phẩm: 01 Bản thuyết minh - 04 Bản vẽ kiến trúc - 18 Bản vẽ kết cấu
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

*******
PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: .LÊ QUỐC HIỂN
MSSV: 18149083
Ngành:.. Công nghệ kỹ thuật công trình XD
Tên đề tài: Chung cư THE ONE CAPITAL
Họ và tên Giáo viên hướng dẫn: PGS.TS. LÊ ANH THẮNG
NHẬ N XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................
................
.................................................................................................................................
................
.................................................................................................................................
................
2. Ưu điểm:
..................................................................................................
...

...
55 2.000 6952.610
0.034
290.905 2.000 6953.610
0.033
276.105 2.000 6954.610
0.032
253.097 2.000 6955.610
0.029
225.825 2.000 6956.610
198.060 0.000 6957.610
172.155 0.000 6958.610
149.160 0.000 6959.610
129.310 0.000 6958.610

bt
gl
Ta có: Độ lún của móng Si = 0.229(cm)  8 ( cm ) tại đây   5 khi E  5 ( MPa )  Dừng lún tại đây

232

0.026
0.023
0.020
0.017
0.015
0.229

9.2.4 Kiểm tra điều kiện xuyên thủng
Theo TCVN 5574-2018 tính toán nén thủng ta có:
Chọn a = 20 cm, chiều cao làm việc của đài h o = 3 − 0.2 = 2.8m
Ta thấy với góc xiên 450 thì tháp chọc thủng bao hết các cọc nên ta không

3000

phải kiểm tra chọc thủng.

3000

Hình 9. 5 – Tháp chọc thủng góc 450 của lõi thang
9.2.5 Tính thép cho đài
Sử dụng phần mềm Safe ta chia dãy Strip theo phương x và 1m theo
phương y cho đài móng và chạy phần mềm để ra được momen theo 2 phương.

233

− Chia dải strip theo phương X-Y

Hình 9. 6 – Dải strip theo phương X-Y MLT
− Momen của đài cọc theo phương X-X.

Hình 9. 7 – Biểu đồ moment theo phương X MLT

234

− Momen của đài cọc theo phương Y-Y.

Hình 9. 8 – Biểu đồ moment thep phương Y MLT
Bảng 9.3 – Bảng kết quả tính lún lõi thang

Vị trí

Mômen
(kN.m)

h
(mm)

ho
(mm)

b
(mm)

m



As
(cm2)

Chọn
thép



As
chọn
a
(mm)

Phương X 2523.6 3000 2980 1000 0.019 0.019
24.42
20
120 26.18
Phương Y 4148.94 3000 2980 1000 0.031 0.031
40.41
25
120 40.91
Vì momen âm nhỏ Mmax=-167KNm nên bố trí cấu tạo Ø16a200 theo mỗi phương.

235

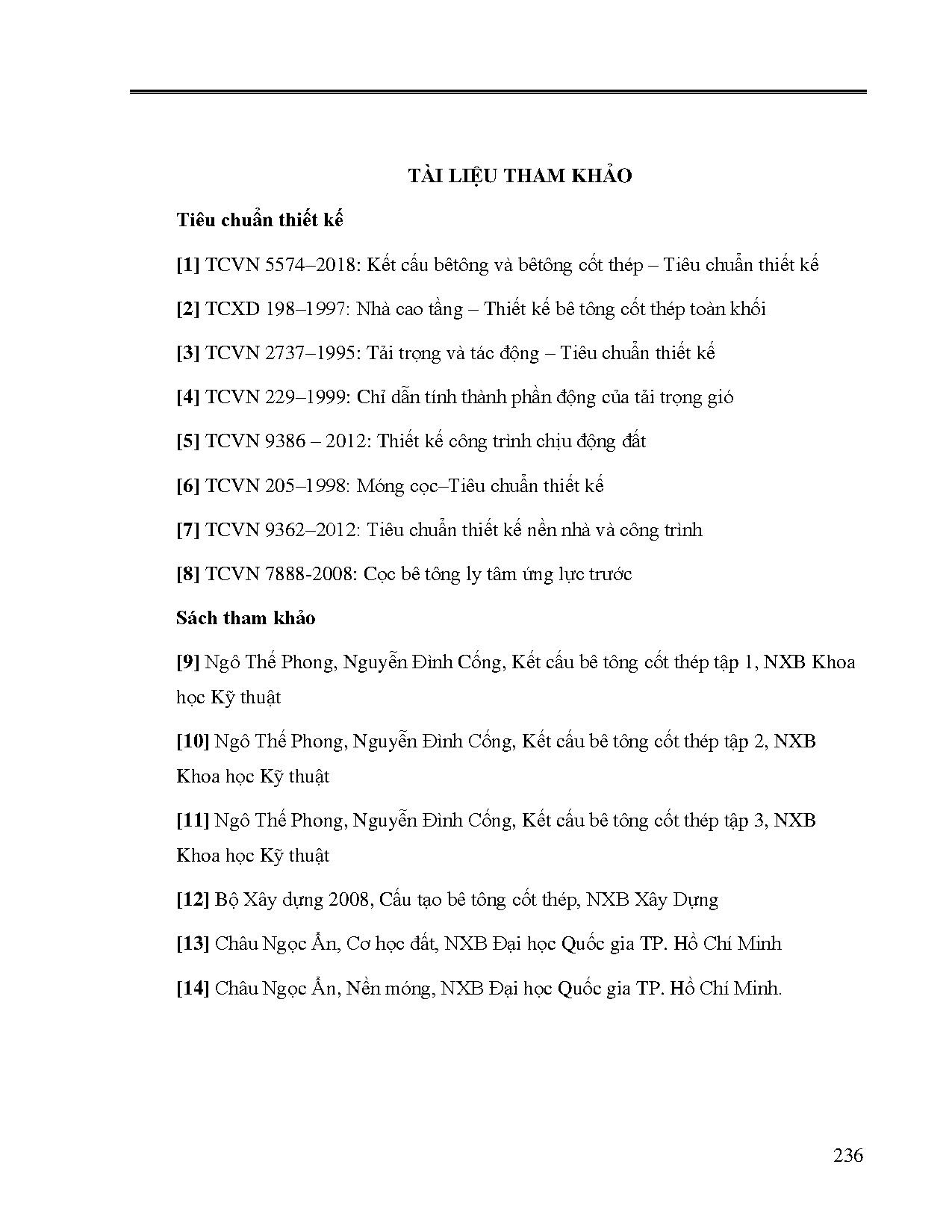

TÀI LIỆU THAM KHẢO
Tiêu chuẩn thiết kế
[1] TCVN 5574–2018: Kết cấu bêtông và bêtông cốt thép – Tiêu chuẩn thiết kế
[2] TCXD 198–1997: Nhà cao tầng – Thiết kế bê tông cốt thép toàn khối
[3] TCVN 2737–1995: Tải trọng và tác động – Tiêu chuẩn thiết kế
[4] TCVN 229–1999: Chỉ dẫn tính thành phần động của tải trọng gió
[5] TCVN 9386 – 2012: Thiết kế công trình chịu động đất
[6] TCVN 205–1998: Móng cọc–Tiêu chuẩn thiết kế
[7] TCVN 9362–2012: Tiêu chuẩn thiết kế nền nhà và công trình
[8] TCVN 7888-2008: Cọc bê tông ly tâm ứng lực trước
Sách tham khảo
[9] Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 1, NXB Khoa
học Kỹ thuật
[10] Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 2, NXB
Khoa học Kỹ thuật
[11] Ngô Thế Phong, Nguyễn Đình Cống, Kết cấu bê tông cốt thép tập 3, NXB
Khoa học Kỹ thuật
[12] Bộ Xây dựng 2008, Cấu tạo bê tông cốt thép, NXB Xây Dựng
[13] Châu Ngọc Ẩn, Cơ học đất, NXB Đại học Quốc gia TP. Hồ Chí Minh
[14] Châu Ngọc Ẩn, Nền móng, NXB Đại học Quốc gia TP. Hồ Chí Minh.

236
