Đồ án tốt nghiệp - Chung cư Tecco Central Bình Thạnh

GVHD: NGUYỄN MINH ĐỨC

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO


ĐỒ ÁN TỐT NGHIỆP
CHUNG CƯ TECCO CENTRAL
BÌNH THẠNH

GVHD: PGS.TS. Nguyễn Minh Đức
SVTH: Trần Phú Phi
MSSV: 21149389

Tp. Hồ Chí Minh, tháng 6 năm 2025

SVTH: TRẦN PHÚ PHI

GVHD: NGUYỄN MINH ĐỨC

MỤC LỤC
CHƯƠNG 1: TỔNG QUAN KIẾN TRÚC CÔNG TRÌNH...................................................... 1
1.1. Giới thiệu công trình ......................................................................................................... 1
1.2. Đặc điểm – giải pháp kiến trúc ........................................................................................ 2
1.2.1. Mặt bằng phân khu chức năng .................................................................................... 2
1.2.2. Hệ thống giao thông .................................................................................................... 3
1.3. Giải pháp kỹ thuật............................................................................................................ 3
1.3.1. Hệ thống điện ............................................................................................................... 3
1.3.2. Hệ thống nước .............................................................................................................. 4
1.3.3. Thông gió và chiếu sáng ............................................................................................. 4
1.3.4. Phòng cháy và thoát hiểm ............................................................................................ 4
1.3.5. Hệ thống xử lý rác ........................................................................................................ 5
1.4. Giải pháp kết cấu công trình ........................................................................................... 5
CHƯƠNG 2: TỔNG QUAN KẾT CẤU CÔNG TRÌNH .......................................................... 6
2.1. Lựa chọn giải pháp kết cấu .............................................................................................. 6
2.1.1. Lựa chọn giải pháp kết cấu phần thân.......................................................................... 6
2.1.2. Lựa chọn giải pháp kết cấu phần ngầm........................................................................ 7
2.2. Vật liệu sử dụng ................................................................................................................. 7
2.2.1. Y
...

...
biểu đồ lực cắt của các Strip như sau:

160
SVTH: TRẦN PHÚ PHI

GVHD: NGUYỄN MINH ĐỨC

Hình 7.34. Biểu đồ lực cắt theo phương X

Hình 7.35. Biểu đồ lực cắt theo phương Y
❖ Kiểm tra khả năng chịu cắt của đài
- Lực gây cắt có giá trị lớn nhất là Q = 3034.73 (KN)
- Khoảng cách gần nhất từ mép cọc đến mép cột là C = 300 (mm) ho = 1850 (mm)
- Khả năng chịu cắt của bê tông:
????????2 ???????????? ????ℎ2???? 1.5 × 1.3 × 103 × 1 × 1.852
???????? =
=
= 3607.5 (????????)
????
1.85

- Kiểm tra điều kiện Qb:
???????? = 3607.5 (????????) 2.5???????????? ????ℎ???? = 2.5 × 1.3 × 103 × 1 × 1.85 = 6012.5 (????????)

161
SVTH: TRẦN PHÚ PHI

GVHD: NGUYỄN MINH ĐỨC

→ Sinh viên dùng giá trị Qb = 3607.5 (KN) để tính toán và kiểm tra
- Kiểm tra khả năng chịu cắt của đài cọc
???? = 3034.73 (????????) ???????? = 3607.5 (????????) → Đài cọc thỏa khả năng chịu cắt

7.6.8. Tính toán và bố trí thép cho đài móng M2
Bê tông B35: ???????? = 19.5 (????????????), ???????? = 0.9.
Cốt thép CB400V: R s = 350 (Mpa)

m =

M
g b R b bh 02

 min = 0.1%   =

 = 1 − 1 − 2 m

As =

 g b  R b  b  h 0
Rs

As
 gR
0.533  0.9 17
  max = R b b =
= 2.59%
bh 0
Rs
350

Chọn agt = 150 (mm)

Hình 7.36. Biểu đồ moment theo phương X

162
SVTH: TRẦN PHÚ PHI

GVHD: NGUYỄN MINH ĐỨC

Hình 7.37. Biểu đồ moment theo phương Y
Bảng 7.39 Tính toán cốt thép cho đài móng M2

163
SVTH: TRẦN PHÚ PHI

GVHD: NGUYỄN MINH ĐỨC

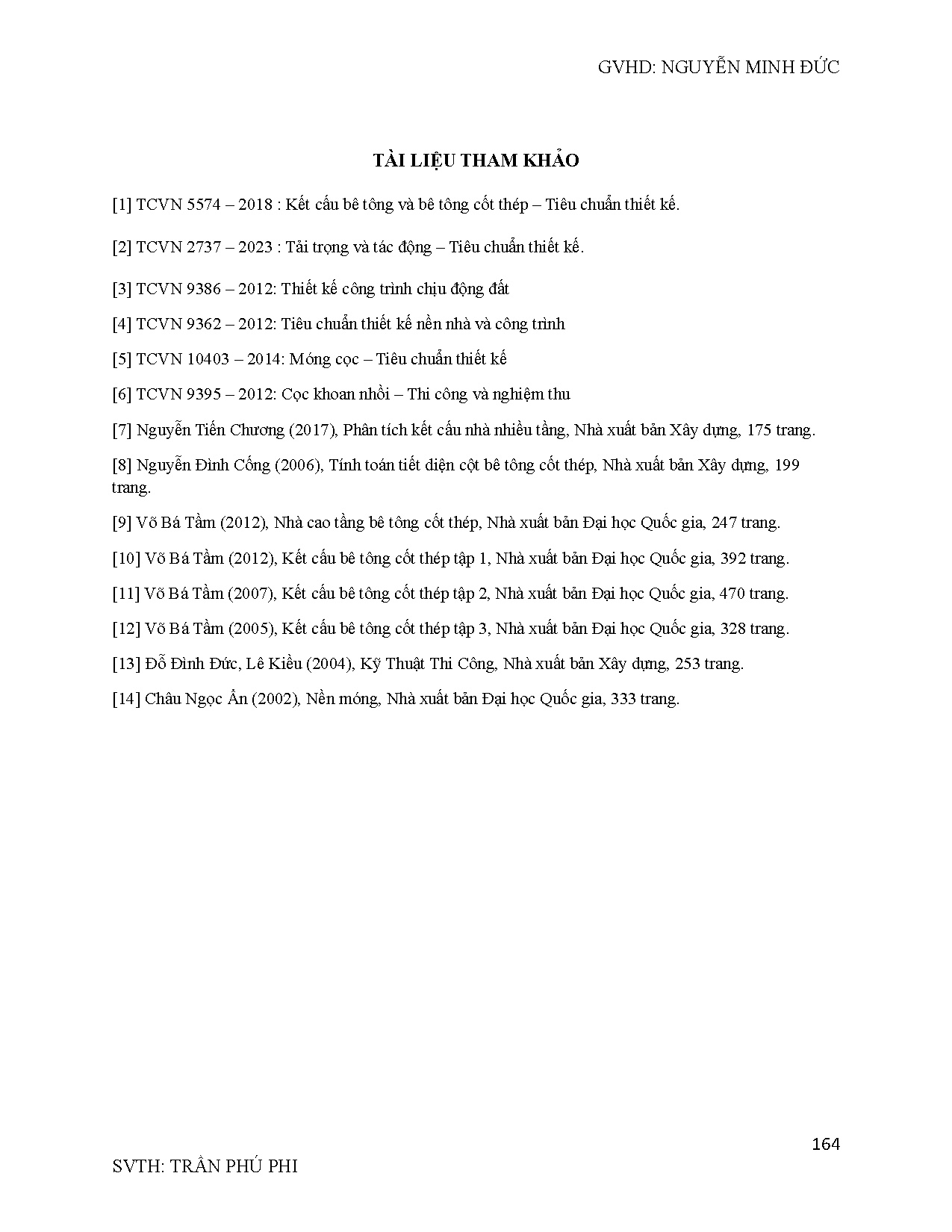

TÀI LIỆU THAM KHẢO
[1] TCVN 5574 – 2018 : Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
[2] TCVN 2737 – 2023 : Tải trọng và tác động – Tiêu chuẩn thiết kế.
[3] TCVN 9386 – 2012: Thiết kế công trình chịu động đất
[4] TCVN 9362 – 2012: Tiêu chuẩn thiết kế nền nhà và công trình
[5] TCVN 10403 – 2014: Móng cọc – Tiêu chuẩn thiết kế
[6] TCVN 9395 – 2012: Cọc khoan nhồi – Thi công và nghiệm thu
[7] Nguyễn Tiến Chương (2017), Phân tích kết cấu nhà nhiều tầng, Nhà xuất bản Xây dựng, 175 trang.
[8] Nguyễn Đình Cống (2006), Tính toán tiết diện cột bê tông cốt thép, Nhà xuất bản Xây dựng, 199
trang.
[9] Võ Bá Tầm (2012), Nhà cao tầng bê tông cốt thép, Nhà xuất bản Đại học Quốc gia, 247 trang.
[10] Võ Bá Tầm (2012), Kết cấu bê tông cốt thép tập 1, Nhà xuất bản Đại học Quốc gia, 392 trang.
[11] Võ Bá Tầm (2007), Kết cấu bê tông cốt thép tập 2, Nhà xuất bản Đại học Quốc gia, 470 trang.
[12] Võ Bá Tầm (2005), Kết cấu bê tông cốt thép tập 3, Nhà xuất bản Đại học Quốc gia, 328 trang.
[13] Đỗ Đình Đức, Lê Kiều (2004), Kỹ Thuật Thi Công, Nhà xuất bản Xây dựng, 253 trang.
[14] Châu Ngọc Ẩn (2002), Nền móng, Nhà xuất bản Đại học Quốc gia, 333 trang.

164
