BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

-



-

THUYẾT MINH
ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: CHUNG CƯ SKY OASIS ECOPARK

SVTH: BÙI VŨ ANH QUYẾT
MSSV: 17149134
KHÓA: 2017-2021
GVHD: PGS.TS. CHÂU ĐÌNH THÀNH

Tp.Hồ Chí Minh 27/07/2021

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – T do – Hạnh phúc
***-TP.Hồ Chí Minh, ngày - tháng - năm 2019

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: BÙI VŨ ANH QUYẾT

MSSV: 17149134

Ngành: Công nghệ kỹ thuật công trình xây d ng

Lớp: 17149CL1C

Giảng viên hướng dẫn: PGS.TS. CHÂU ĐÌNH THÀNH

ĐT:

Ngày nhận đề tài: 01/03/2021

Ngày nộp đề tài: 28/07/2021

1. Tên đề tài: CHUNG CƯ SKY OASIS ECOPARK
2. Các số liệu, tài liệu ban đ u: Bản vẽ th c tế công trình
3. Nội dung th c hiện đề tài:
+ Tính toán thiết kế sàn t ng điển hình
+ Tính toán thiết kế c u thang
+ Tính toán thiết kế khung d m, cột, vách lõi thang
+ Tính toán thiết kế móng, cọc cho công trình
+ Tính toán công tác thi công móng cho công trình
4. Sản phẩm:
+ Thuyết minh tính toán và bản vẽ sàn t ng điển hình
+ Thuyết minh tính toán và bản vẽ d m, cột, vách lõi thang theo khung trục 4 và trục C
+ Thuyết minh tính toán và bản vẽ móng, cọc theo khung trục 4 và trục C
+ Thuyết minh tính toán và bản vẽ thi công móng của công trình
TRƯỞNG NGÀNH

Khoa ĐT CLC – ĐH SPKT TP.HCM

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

*******
PHI U NH N XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: BÙI VŨ ANH QUYẾT
MSSV: 17149134
Ngành: CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
Tên đề tài: CHUNG CƯ SKY OASIS ECOPARK
Họ và tên Giảng viên hướng dẫn: PGS.TS. CHÂU ĐÌNH THÀNH
NH N XÉT
1. Về nội dung đề tài &amp khối lượng th c hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
...............................................................................................................................................
...

...
max = 6(T) .

•
•

Tốc độ quay 0.6(m/phút).
Vận tốc nâng 809(m/phút).

9.2.6. Phương án thi công bê tông
Dùng bê tông thương phẩm vì nhanh, tiết kiệm, chất lượng hiệu quả đồng đều. Nếu
trộn bê tông thủ công sẽ mất nhiều thời gian, chi phí của công nhân, chất lượng trộn
thủ công đôi khi không đảm bảo. Nhưng đối với bê tông tươi được trộn theo cấp phối
nhà máy, chỉ cần mang đến công trình thi công, tiết kiệm thời gian và nguyên vật liệu
rơi vãi.
❖ Năng suất đổ bê tông
Công trình sử dụng bê tông thương phẩm nên năng suất đổ bê tông phụ thuộc :
+ Năng suất vận chuyển bê tông
+ Năng suất bơm của máy bơm bê tông
+ Thời gian vận chuyển của 1 chuyến xe bê tông
T = Tkt + Tq + Tb = 3 + 4 + 20 = 27 (phút)

Trong đó:
•

Tkt = 3 (phút) – thời gian kiểm tra độ sụt và lấy mẫu đối với 1 xe bê tông.

•

Tq = 4 (phút) – thời gian đưa xe vào vị trí và quay đầu xe.

•

Tb = 20 (phút) – thời gian bơm hết của 1 xe.

- Số xe vận chuyển bê tông trong 1 ca làm việc (8 tiếng): N =

8  60
= 17(xe)
27

→ Năng suất của xe vận chuyển bê tông (8m3): N1 = 17  8 = 136(m3 )
- Năng suất của xe bơm bê tông (N b = 150m 3 )
→ Năng suất bơm trong 1 ca làm việc (7h): N 2 = 150  7 = 1050(m3 )
Vậy năng suất đổ bê tông trong 1 ca làm việc (8h)
N = min(N1 , N 2 ) = min(136,1050) = 136(m3 )
SVTH: BÙI VŨ ANH QUYẾT

Trang 196

ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
SKY OASIS ECOPARK

ĐỒ ÁN TỐT NGHIỆP KHÓA 2017-2021
GVHD: PGS.TS. CHÂU ĐÌNH THÀNH

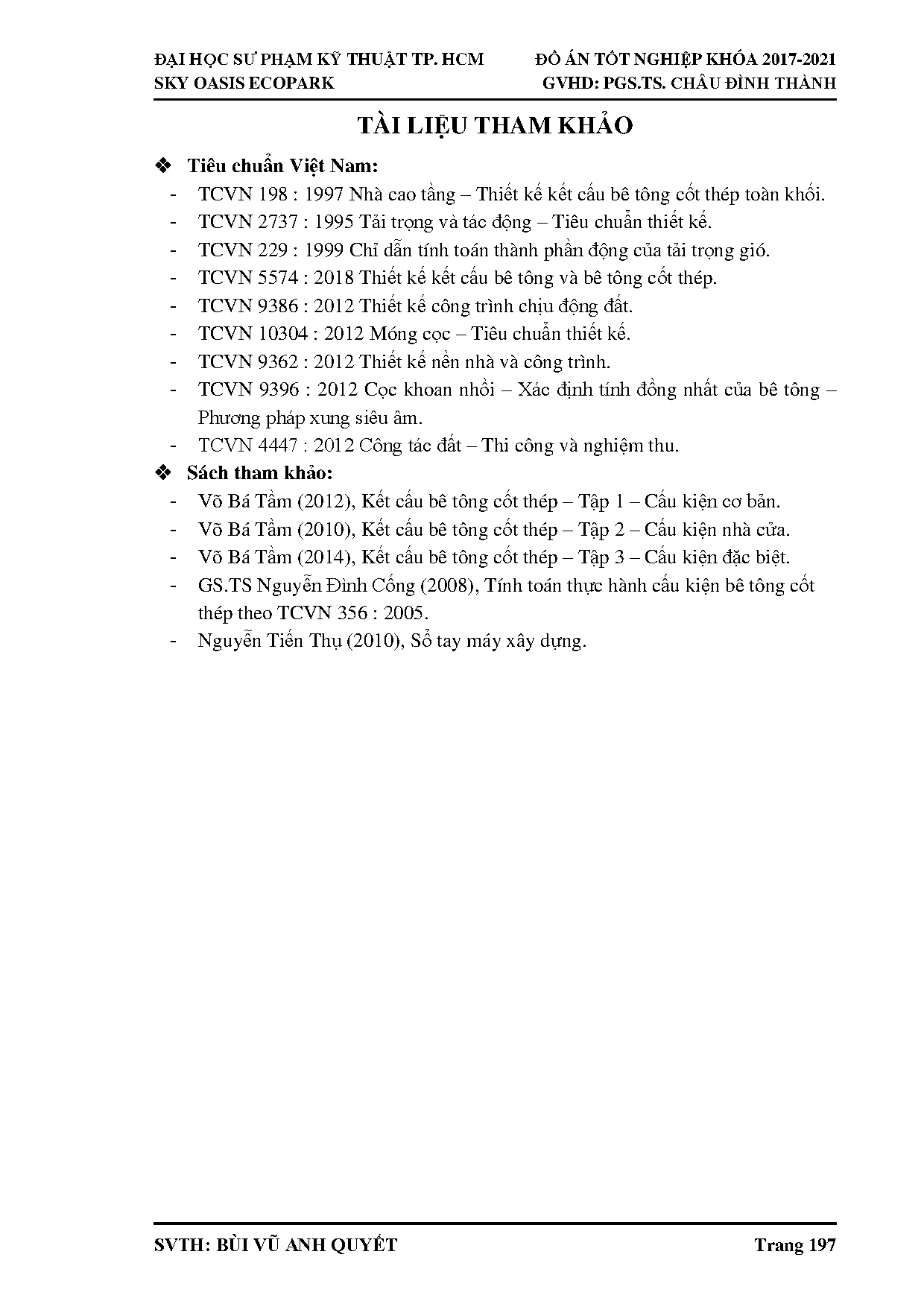

TÀI LIỆU THAM KHẢO
❖ Tiêu chuẩn Việt Nam:
- TCVN 198 : 1997 Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối.
- TCVN 2737 : 1995 Tải trọng và tác động – Tiêu chuẩn thiết kế.
- TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió.
- TCVN 5574 : 2018 Thiết kế kết cấu bê tông và bê tông cốt thép.
- TCVN 9386 : 2012 Thiết kế công trình chịu động đất.
- TCVN 10304 : 2012 Móng cọc – Tiêu chuẩn thiết kế.
- TCVN 9362 : 2012 Thiết kế nền nhà và công trình.
- TCVN 9396 : 2012 Cọc khoan nhồi – Xác định tính đồng nhất của bê tông –
Phương pháp xung siêu âm.
- TCVN 4447 : 2012 Công tác đất – Thi công và nghiệm thu.
❖ Sách tham khảo:
- Võ Bá Tầm (2012), Kết cấu bê tông cốt thép – Tập 1 – Cấu kiện cơ bản.
- Võ Bá Tầm (2010), Kết cấu bê tông cốt thép – Tập 2 – Cấu kiện nhà cửa.
- Võ Bá Tầm (2014), Kết cấu bê tông cốt thép – Tập 3 – Cấu kiện đặc biệt.
- GS.TS Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt
thép theo TCVN 356 : 2005.
- Nguyễn Tiến Thụ (2010), Sổ tay máy xây dựng.
