THANK YOU

Graduation essay is necessary for every student in the construction industry to finish
learning process, beside that, it open the new way for student to the real life in future.
Graduation essay facilitate for each student to summarize and recapitulate their
knowledges, at the same time, collecting and bonus another information which they defect.
Practice computational and solve arises problem in the real life.
With my Graduation essay, Intruction teacher and another teachers in construction
industry take many help, many teach by the devoted way. I would like to say thank you.
That knowledge and experience is the foundation and the key to finish this Graduation
essay
Because of limit Experiant, the mistake is unavoidable. I hope to take your advice to
improve my knowledges.
Finally, I wish you a good health, happiness and success in your life.
Thank you!

TP.HCM, ngày 16 tháng 12 năm 2017
Sinh viên thực hiện

PHẠM VINH PHÁT

ii

TÓM TẮT
Công trình: Chung cư Q2
Sinh viên thực hiện: Phạm Vinh Phát
Giảng viên hướng dẫn: TS. Lê Anh Thắng
Tổng quan kiến trúc: Chung cư gồm 1 tầng hầm và 18 tầng nổi(kể cả tầng mái) tọa lạc ở
quận 2 TP.HCM với quỹ đất xây dựng là 1479 m2. Mỗi tầng trong chung cư gồm 8 căn hộ
được trang bị 1 thang máy và 1 thang bộ. Công trình được thiết kế tận dụng tối đa về thông
thoáng và chiếu sáng tự nhiên. Mặt bằng các căn hộ điển hình trong công trình được bố trí
sinh động, tiện dụng, hợp lí, phù hợp với tập quán sinh hoạt của người Việt.
Tổng quan kết cấu: Tất cả các phân tích, tính toán và thiết kế đều đảm bảo điều kiện bền
và điều kiện sử dụng theo tiêu chuẩn hiện hành của Việt Nam hoặc các tiêu chuẩn nước
ngoài tương đương.
- Hệ kết cấu theo phương đứng là hệ chịu lực khung vách.
-

Hệ kết cấu theo phương ngang là sàn phẳng bê tông cốt thép thông thường có bố
trí dầm biên.

-

Giải pháp nền móng là móng cọc khoan nhồi bê tông cốt thép.

Nội dung thiết kế: gồm 6 chương:
-

Chương 1: Tổng quan .

-

Chương 2: Thiết kế và tính toán cầu thang bộ.

-

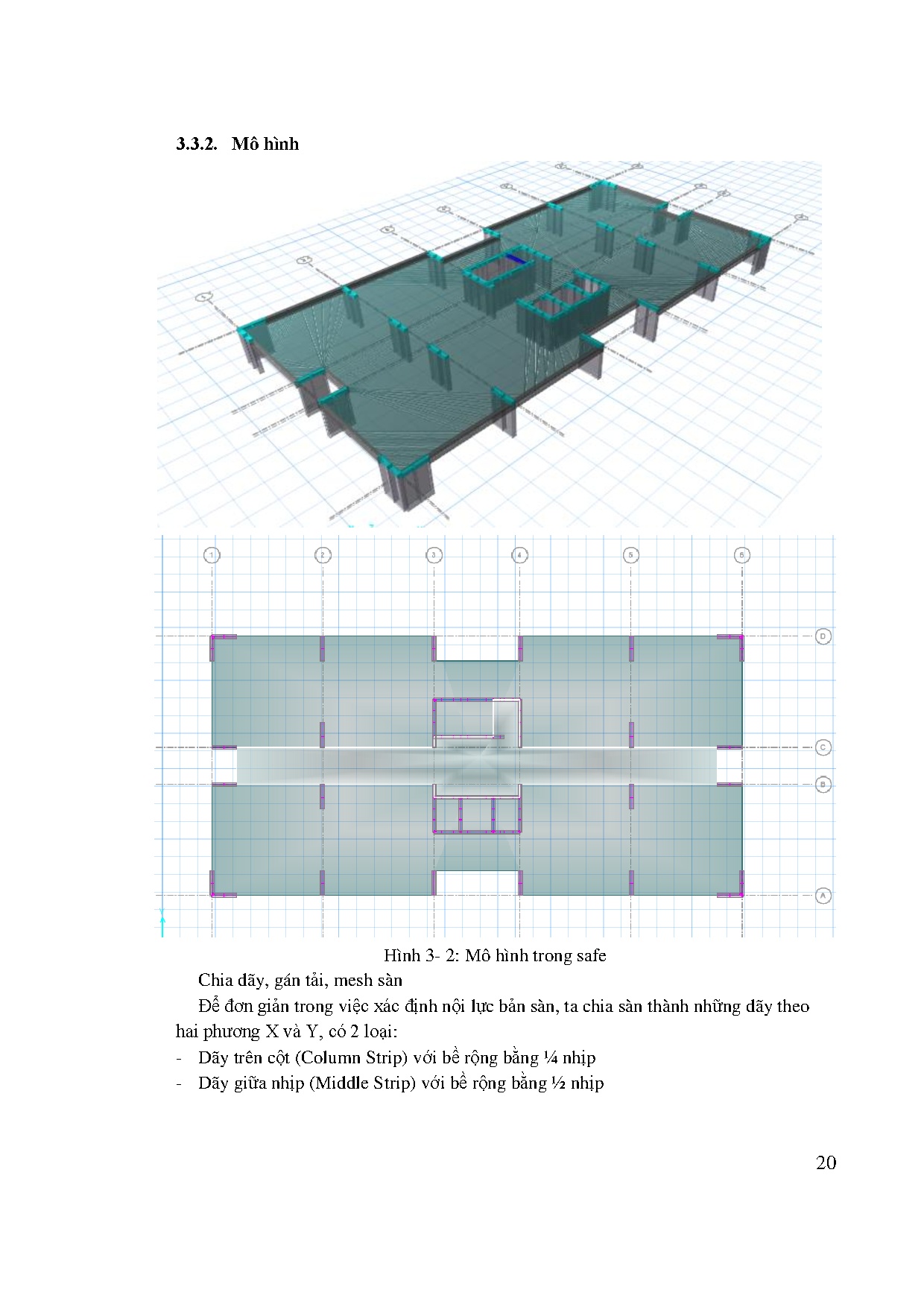

Chương 3: Thiết kế và tính toán sàn dầm tầng điển hình.

-

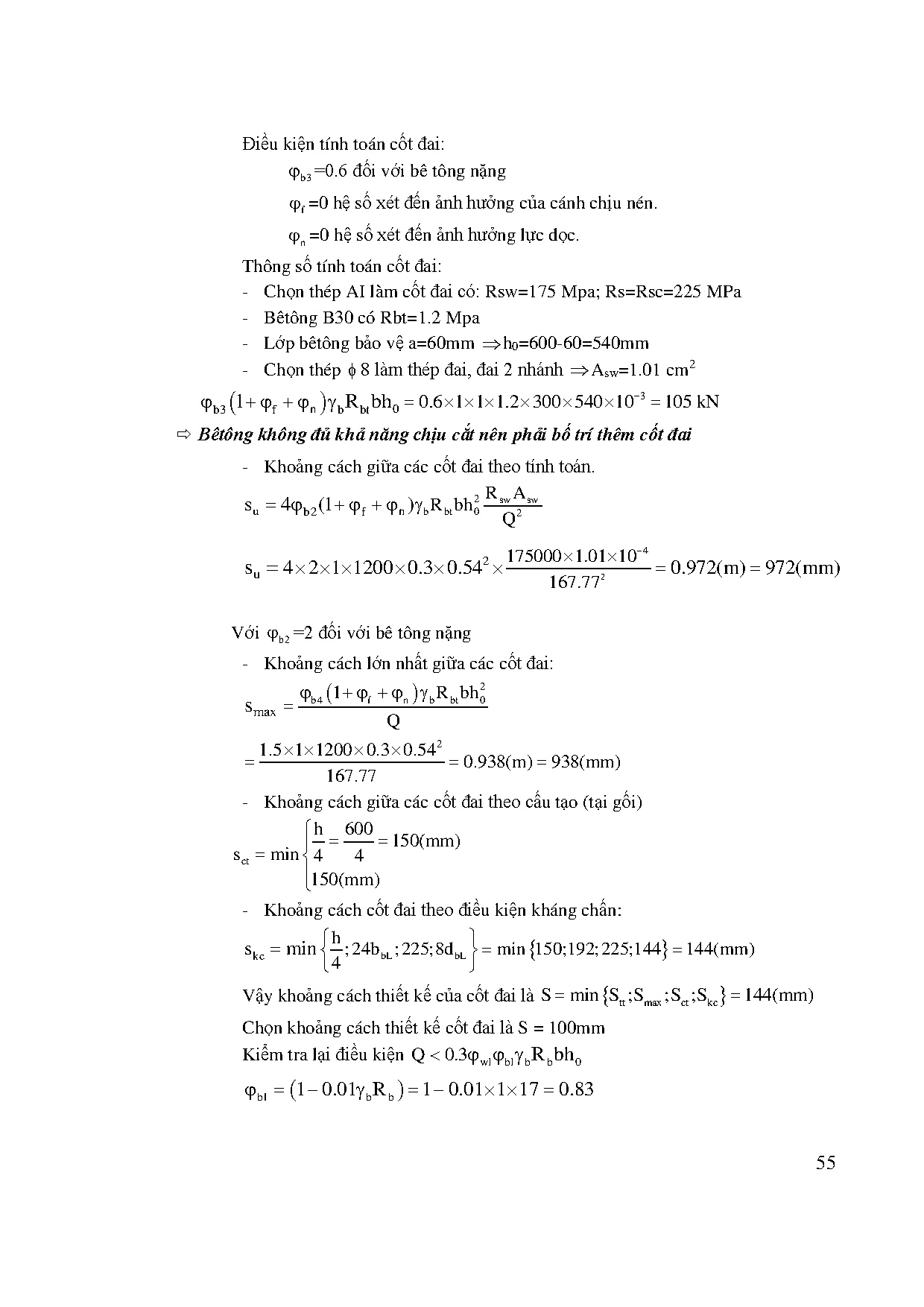

Chương 4: Thiết kế khung :

-

Mô hình,tính toán,thiết kế khung trục 2 và khung trục D
Chương 5: Thiết kế móng:

-

Hồ sơ địa chất.

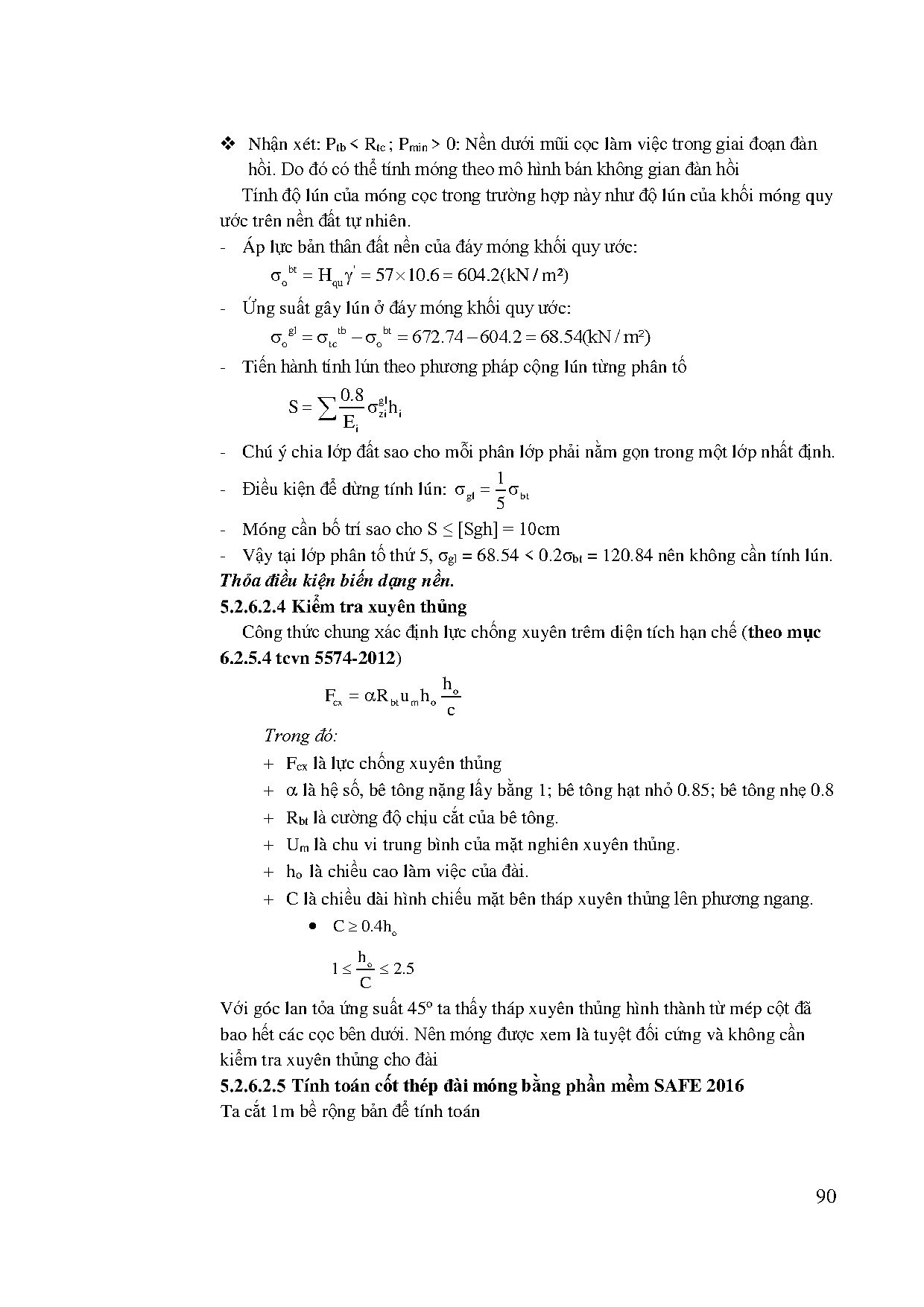

Thiết kế móng cọc khoan nh
...

...
ải lắp thêm, số lường tùy theo chiều
dài cọc)
Khi khoan gần đến tầng đá gốc hoặc sâu hơn(theo hồ sơ địa chất) mà có hiện tượng
cần khoan bậc nảy, mũi khoan không xuống được thì tiến hành kiểm tra xác định
cao độ mặt đá gốc, sau đó tiếp tục khoan thêm 30 phút có sự giám sát theo dõi của
kỹ thuật nếu thấy mũi khoan không xuống nữa hoặc xuống không đáng kể(dưới
5cm/30 phút) thì kết thúc quá trình khoan tạo lỗ.
Trong quá trình khoan nếu gặp các lớp đá cứng nằm ở giữa phải sử dụng mũi khoan
đặc biệt để phá xuyên qua lớp đá cứng(có gắn các hặt vật liệu cường độ cao để cắt
và mài vụn đá)
Sau khi kết thúc khoan thì đo chiều dài cần khoan kết hợp với cao độ ống vách để
xác định cao độ đáy hố khoan
Đưa máy khoan nhồi vào vị trí lỗ vừa khoan tiến hành làm công tác vệ sinh hố
khoan
Trước khi hạ cọc vào hố khoan phải xác định lại cao độ đáy lỗ khoan đảm bảo độ
lắng cát ở mũi cọc 10cm mới tiến hành hạ cọc
❖ Bước 3: Hạ cọc vào hố khoan
Sau khi khoan tạo lỗ xong tiến hành bơm vữa xi măng vào hố khoan(từ đáy hố
khoan) theo tỷ lệ tương ứng
Sau khi kiểm tra đáy lỗ khoan đạt yêu cầu sử dụng cẩu phụ trợ cẩu cọc đã nối sẵn hạ
vào hố khoan, khi cầu hạ cần chú ý kiểm tra độ thẳng đứng của cọc khi treo tự do,
nếu phát hiện có sự lệch giữa mũi cọc và đầu cọc theo phương thẳng đứng quá 6
cm thì dừng lại chỉnh sửa móc cẩu sao cho đảm bảo sai số mới được hạ cọc.
Trong quá trình thả cọc áp lực làm vữa xi măng dâng lên vữa dâng từ đáy chèn giữa
cọc và hố khoan sau đó liên kết lại. Trong thời gian từ 7-10 ngày cọc sẽ đạt cường
độ thiết kế, lúc này cho phép tiến hành thử tải tĩnh cọc hoặc PDA.

125

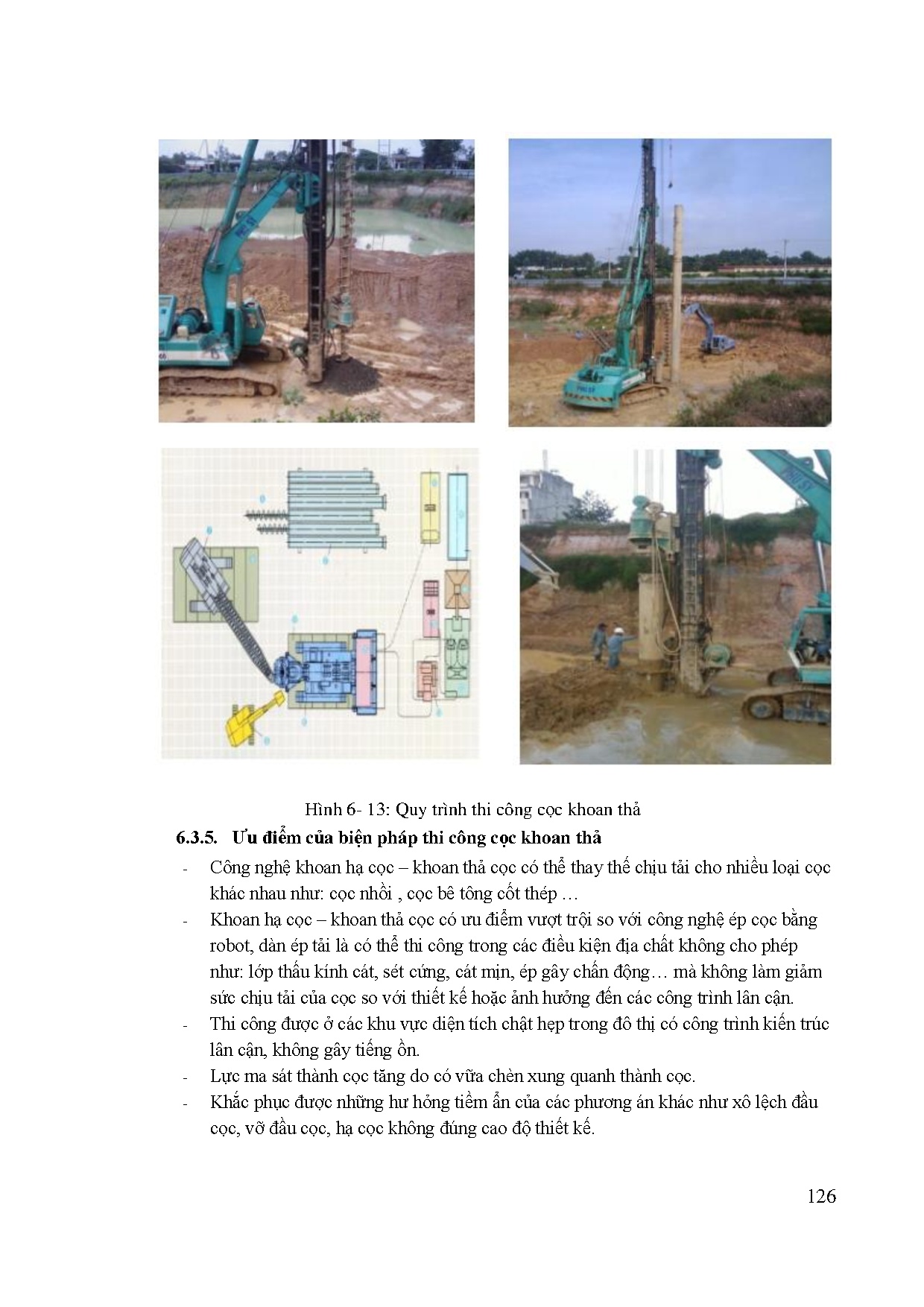

Hình 6- 13: Quy trình thi công cọc khoan thả
6.3.5. Ưu điểm của biện pháp thi công cọc khoan thả
-

-

Công nghệ khoan hạ cọc – khoan thả cọc có thể thay thế chịu tải cho nhiều loại cọc
khác nhau như: cọc nhồi , cọc bê tông cốt thép …
Khoan hạ cọc – khoan thả cọc có ưu điểm vượt trội so với công nghệ ép cọc bằng
robot, dàn ép tải là có thể thi công trong các điều kiện địa chất không cho phép
như: lớp thấu kính cát, sét cứng, cát mịn, ép gây chấn động… mà không làm giảm
sức chịu tải của cọc so với thiết kế hoặc ảnh hưởng đến các công trình lân cận.
Thi công được ở các khu vực diện tích chật hẹp trong đô thị có công trình kiến trúc
lân cận, không gây tiếng ồn.
Lực ma sát thành cọc tăng do có vữa chèn xung quanh thành cọc.
Khắc phục được những hư hỏng tiềm ẩn của các phương án khác như xô lệch đầu
cọc, vỡ đầu cọc, hạ cọc không đúng cao độ thiết kế.
