Đồ án tốt nghiệp - Chung cư Phúc Điền

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ PHÚC ĐIỀN
SVTH: NGỌ VĂN HÙNG
MSSV: 19149126
Khóa: 2019 - 2023
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
GVHD: PGS.TS. CHÂU ĐÌNH THÀNH

Tp. Hồ Chí Minh, tháng 06 năm 2023
Khoa ĐT CLC – ĐH SPKT TP.HCM

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VỆT NAM
Độc lập - Tự do – Hạnh phúc
-***Tp. Hồ Chí Minh, ngày 22 tháng 06 năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Ngọ Văn Hùng
MSSV: 19149126
Ngành: Công nghệ Kỹ thuật Công trình xây
Lớp: 19149CL4A
dựng
Giảng viên hướng dẫn: PGS.TS.Châu Đình Thành ĐT: 0382809839
Ngày nhận đề tài: 12/01/2023
Ngày nộp đề tài: 22/6/2023
1. Tên đề tài: CHUNG CƯ PHÚC ĐIỀN
2. Các số liệu, tài liệu ban đầu: (Cung cấp bởi GVHD)
 Hồ sơ kiến trúc công trình
3. Nội dung thực hiện đề tài:
 Kiến trúc: Thể hiện các bản vẽ kiến trúc công trình
 Kết cấu:
 Mô hình, phân tích, tính toán, thiết kế sàn tầng điển hình (Phương án sàn
dầm)
 Mô hình, phân tích, tính toán, thiết kế cầu thang bộ điển hình
 Mô hình, phân tích, tính toán, thiết kế khung bao gồm hệ dầm, vách phẳng,
lõi thang máy (GVHD chỉ định)
 Mô hình, phân tích, tính toán và thiết kế móng cọc khoan nhồi
 Biện pháp thi công cọc khoan nhồi cho cả công trình
4. Sản phẩm:
- Một bộ thuyết minh PDF bao gồm:
CHƯƠNG 1. TỔNG QUAN KIẾN TRÚC CÔNG TRÌNH
CHƯƠNG 2: CƠ SỞ THIẾT KẾ
CHƯƠNG 3. TẢI TRỌNG TÁC DỤNG
CHƯƠNG 4. THIẾT KẾ SÀN TẦNG ĐIỂN HÌNH
CHƯƠNG 5. THIẾT KẾ CẦU THANG
CHƯƠNG 6: THIẾT KẾ KHUNG BÊ TÔNG CỐT THÉP
CHƯƠNG 7: THIẾT KẾ KHUNG – VÁCH
CHƯƠNG 8: THIẾT KẾ MÓNG
CHƯƠNG 9: BIỆN PHÁP THI CÔNG
- Một bộ bản vẽ PDF bao gồm:

1 bản vẽ danh sách: DL_00
10 bản vẽ kiến trúc: AR_01 đến AR_10
13 bản vẽ kết cấu: STR_01 đến STR_13
2 bản vẽ thi công: CONS_01 và CONS_02
TRƯỞNG NGÀNH
GIÁO VIÊN HƯỚNG DẪN

TS. LÊ TRUNG KIÊN

PGS.TS. CHÂU ĐÌNH THÀNH

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

*******
PHIẾU NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên Sinh viên: NGỌ VĂN HÙNG
MSSV: 19149126
Ngành: Công Nghệ Kỹ Thuật Công Trình Xây Dựng
Tên đề tài: CHUNG CƯ PHÚC ĐIỀN
Họ và tên Giảng viên hướng dẫn: PGS.TS. CHÂU ĐÌNH THÀNH
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.......................................................................................................................................
.......................................................................................................................................
........
...

...
trên là VBT = 40.64 (m3), ta chọn 7 xe vận
chuyển mã hiệu LHA6 (6m3) có các đặc tính sau:
 Xuất xứ: Việt Nam
 Dung tích thùng trộn: 6m3
141

 Dung tích thùng nước: 0.75m3
 Công suất động cơ: 40kW
 Tốc độ quay thùng trộn: 9-15 vòng/phút
 Độ cao đổ vật liệu vào: 3.5m
 Thời gian bê tông ra: 10 phút
 Trọng lượng xe (có bê tông): 21.9T
 Tốc độ di chuyển trung bình: 40 km/h
 Một số thiết bị khác.
- Máy trộn dung dịch Bentonite: BE-15A
 Dung tích thùng trộn: 1.5 m3.
 Năng suất: 15-18 m3 /h.
 Lưu lượng: 2500 (lít/phút).
 Áp suất dòng chảy:   2 1.5 kN m
- Búa rung hạ ống vách: KE-416
 Momen lệch tâm: 23 kg.m
 Lực li tâm lớn nhất: 13.1 mm
 Công suất máy rung: 188 kW
 Trọng lượng máy: 5.95T
- Búa phá bê tông: TCB-200
 Đường kính Piston: 40 mm
 Tần số đập: 1100 lần/phút.
 Chiều dài: 556 mm
 Trọng lượng máy 21 kg.
- Máy cắt bê tông: HS-350T
 Đường kính lưỡi cắt: 350 mm
 Độ cắt sâu lớn nhất: 125 mm
 Động cơ xăng: 98cc
 Trọng lượng máy: 13 kg
9.3.12. Mặt bằng thi công cọc khoan nhồi
Kết luận:
- Vì vậy cần thiết lập một thứ tự thi công cọc để đảm bảo những yêu cầu trên. Do
thời gian thi công một cọc là 12h (bằng 1.5 ngày làm việc), tổng cộng có 208 cọc.
Nếu dùng một máy thì cần khoảng 312 ngày ≈ 10.4 tháng như vậy là quá lâu.
- Từ đó sinh viên đưa ra phương án dùng 4 máy để thi công cùng lúc (Chia mặt
bằng thi công thành 4 ZONE)
142

- Thời gian thi công mỗi phân đoạn như sau:
 ZONE 1: 81 ngày (54 cọc)
 ZONE 2: 74 ngày (49 cọc)
 ZONE 3: 84 ngày (56 cọc)
 ZONE 4: 74ngày (49 cọc)

143

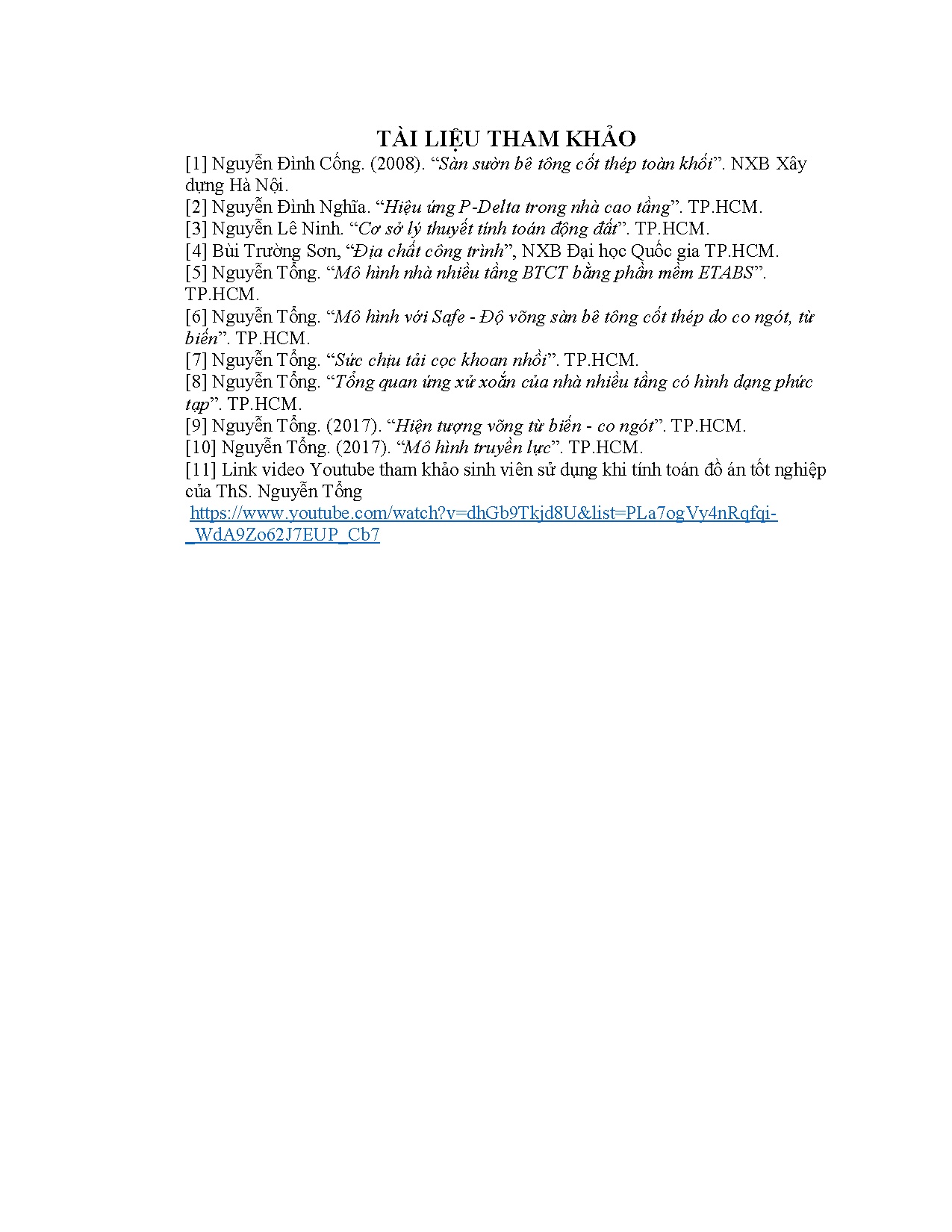

TÀI LIỆU THAM KHẢO
[1] Nguyễn Đình Cống. (2008). “Sàn sườn bê tông cốt thép toàn khối”. NXB Xây
dựng Hà Nội.
[2] Nguyễn Đình Nghĩa. “Hiệu ứng P-Delta trong nhà cao tầng”. TP.HCM.
[3] Nguyễn Lê Ninh. “Cơ sở lý thuyết tính toán động đất”. TP.HCM.
[4] Bùi Trường Sơn, “Địa chất công trình”, NXB Đại học Quốc gia TP.HCM.
[5] Nguyễn Tổng. “Mô hình nhà nhiều tầng BTCT bằng phần mềm ETABS”.
TP.HCM.
[6] Nguyễn Tổng. “Mô hình với Safe - Độ võng sàn bê tông cốt thép do co ngót, từ
biến”. TP.HCM.
[7] Nguyễn Tổng. “Sức chịu tải cọc khoan nhồi”. TP.HCM.
[8] Nguyễn Tổng. “Tổng quan ứng xử xoắn của nhà nhiều tầng có hình dạng phức
tạp”. TP.HCM.
[9] Nguyễn Tổng. (2017). “Hiện tượng võng từ biến - co ngót”. TP.HCM.
[10] Nguyễn Tổng. (2017). “Mô hình truyền lực”. TP.HCM.
[11] Link video Youtube tham khảo sinh viên sử dụng khi tính toán đồ án tốt nghiệp
của ThS. Nguyễn Tổng
https://www.youtube.com/watch?v=dhGb9Tkjd8U&amplist=PLa7ogVy4nRqfqi_WdA9Zo62J7EUP_Cb7
