oán thép đài móng
- Bê tông có cấp độ bền chịu nén B30 có R b = 17 ( MPa ) .
- Cốt thép bản sàn sử dụng loại:

CB400-V có R s = 350 ( MPa ) , R sw = 280 ( MPa ) .
- Lần lượt tính các giá trị sau:
m =

( 6.21)

M
 b  R b  b  h 02

Chiều cao vùng nén tương đối:

( 6.22 )

 = 1 − 1 − 2 m

Diện tích cốt thép:

As =

 R b  b  h 0
mm2 )
(
Rs

Số thanh thép: n =

As
, với as là diện tích một thanh tháp
as

Khảng cách giữa các thanh thép: a = B − 100
n −1

SVTH: LÂM NHĨ KHANG

MSSV: 18149100

Trang 187

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS NGUYỄN THẾ TRƯỜNG PHONG

Hình 6.19. Moment đài móng M4 theo phương x

Hình 6.20. Moment đài móng M4 theo phương y

SVTH: LÂM NHĨ KHANG

MSSV: 18149100

Trang 188

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS NGUYỄN THẾ TRƯỜNG PHONG
Bảng 6.20. Bảng tính thép đài móng M4
Mmax

Phương bố trí thép

b

h

a

h0

Lớp

Thép chọn

Thép tính
αm

ξ
2

(kN.m)

(mm)

(mm)

(mm)

(mm)

Trên

878.08

1000

2000

100

1900

0.017

Dưới

394.35

1000

2000

100

1900

Trên

120.71

1000

2000

100

Dưới

1814.96

1000

2000

100

CHỌN

µ
(%)

2

As (mm )

Ø

n

a

Ø

n

a

As (mm )

0.017

1332

16

6.62

151

16

7

150

1407

7-Ø16a150

0.074

0.008

0.008

595

16

2.96

338

16

6

180

1206

6-Ø16a180

0.063

1900

0.002

0.002

182

16

0.90

1106

16

6

180

1206

6-Ø16a180

0.063

1900

0.035

0.035

2778

25

5.66

177

25

7

150

3434

7-Ø25a150

0.181

X

Y

SVTH: LÂM NHĨ KHANG

MSSV: 18149100

Trang 189

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS NGUYỄN THẾ TRƯỜNG PHONG

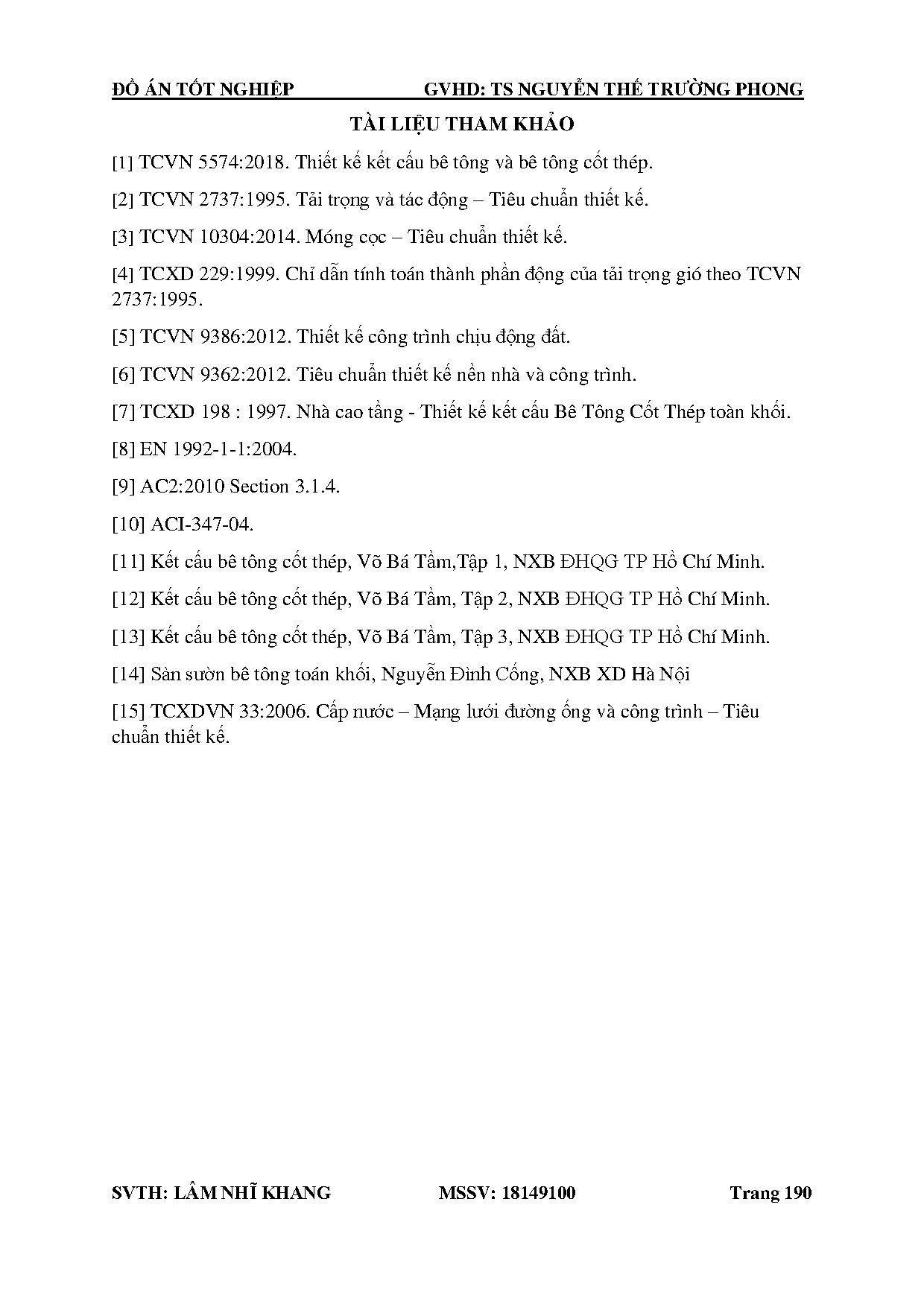

TÀI LIỆU THAM KHẢO
[1] TCVN 5574:2018. Thiết kế kết cấu bê tông và bê tông cốt thép.
[2] TCVN 2737:1995. Tải trọng và tác động – Tiêu chuẩn thiết kế.
[3] TCVN 10304:2014. Móng cọc – Tiêu chuẩn thiết kế.
[4] TCXD 229:1999. Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN

2737:1995.
[5] TCVN 9386:2012. Thiết kế công trình chịu động đất.
[6] TCVN 9362:2012. Tiêu chuẩn thiết kế nền nhà và công trình.
[7] TCXD 198 : 1997. Nhà cao tầng - Thiết kế kết cấu Bê Tông Cốt Thép toàn khối.
[8] EN 1992-1-1:2004.
[9] AC2:2010 Section 3.1.4.
[10] ACI-347-04.
[11] Kết cấu bê tông cốt thép, Võ Bá Tầm,Tập 1, NXB ĐHQG TP Hồ Chí Minh.
[12] Kết cấu bê tông cốt thép, Võ Bá Tầm, Tập 2, NXB ĐHQG TP Hồ Chí Minh.
[13] Kết cấu bê tông cốt thép, Võ Bá Tầm, Tập 3, NXB ĐHQG TP Hồ Chí Minh.
[14] Sàn sườn bê tông toán khối, Nguyễn Đình Cống, NXB XD Hà Nội
[15] TCXDVN 33:2006. Cấp nước – Mạng lưới đường ống và công trình – Tiêu
chuẩn thiết kế.

SVTH: LÂM NHĨ KHANG

MSSV: 18149100

Trang 190
