ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: CHUNG CƯ PHÚ THỌ

LỜI CẢM ƠN
Thưa thầy cô, thưa mọi người, quá trình hoàn thành Khóa luận tốt nghiệp luôn là một giai đoạn vô
cùng quan trọng đối với sinh viên chúng em. Bài Khóa luận này chính là tiền đề giúp em trang bị
thêm kiến thức và kỹ năng để em có thể tự tin hơn khi bước vào chặn đường sau này để lập nghiệp.
Đầu tiên em xin chân thành cảm ơn Khoa xây dựng, trường đại học Sư Phạm Kỹ Thuật đã tạo điều
kiện thuận lợi cho chúng em học tập và thực hiện đề tài tốt nghiệp này. Em xin bài tỏ lòng biết ơn
sâu sắc nhất tới thầy Nguyễn Văn Khoa, cảm ơn thầy đã luôn hướng dẫn, chỉ dạy và truyền đạt
những kinh nghiệm cũng như là những kiến thức quý báu nhất cho em trong suốt quá trình em hoàn
thành Khóa luận của mình.
Những đóng góp của thầy có ý nghĩa hết sức quan trọng đối với đồ án của em, bên cạnh đó còn là
hành trang tiếp bước cho em trong cả quãng đường dài sau này.
Mặc dù đã cố gắng hoàn thành khóa luận trong phạm vi và khả năng cho phép nhưng chắc chắn sẽ
không tránh khỏi những thiếu sót.
...

...
ới

Hình 11.29. Biểu đồ moment của sườn dưới

P  L 8.89 1
=
= 2.22(kN.m)
4
4
M
2.22
= 143225.81(kN / m 2 )  [ ] = 210000(kN / m 2 )
- Ứng suất lớn nhất:  max = max =
−5
W
1.55 10
 Thỏa điều kiện bền.
- Momen tính toán lớn nhất M max =

11.5.3.3. Kiểm tra điều kiện võng
- Điều kiện kiểm tra võng: f max  [f ]
- Moment quán tính: I = 7.75 10−7 (m4 )
- Modun đàn hồi: E = 2.1108 (m4 )
- Độ võng lớn nhất: f max =

P  L3
7.07 13
=
= 9.050 10−4 (m) = 0.905(mm)
8
−7
48EI 48  2.110  7.75 10

GVHD: ThS. NGUYỄN VĂN KHOA

SVTH: NGUYỄN HỮU NGHĨA – 20149339

204

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: CHUNG CƯ PHÚ THỌ

L 1000
=
= 2.5(mm)
400 400
 Vậy bố trí các thanh chống với khoảng cách L = 1m thỏa điều kiện độ võng.

- Độ võng cho phép: f max = 0.905(mm)  [f ] =

11.5.4. Tính toán thanh chống

Hình 11.30. Sơ đồ tính thanh chống

Hình 11.31. Phản lực gối tựa thanh chống
- Sử dụng cây chống 49mm , dày 2.4mm.
- Phản lực lớn nhất là: N = 18.71(kN)

 0.0492 ( 0.049 − 2  0.0024 )2 
- A: Tiết diện thanh chống xiên: F =   
−
 = 3.5110−4 (m 2 )
 4

4


N
18.71
- Kiểm tra điều kiện bền:  = =
= 53304.84(kN / m 2 )  [] = 210000(kN / m 2 )
−4
A 3.5110
 Cây chống đủ khả năng chịu lực cho sàn.

GVHD: ThS. NGUYỄN VĂN KHOA

SVTH: NGUYỄN HỮU NGHĨA – 20149339

205

ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: CHUNG CƯ PHÚ THỌ

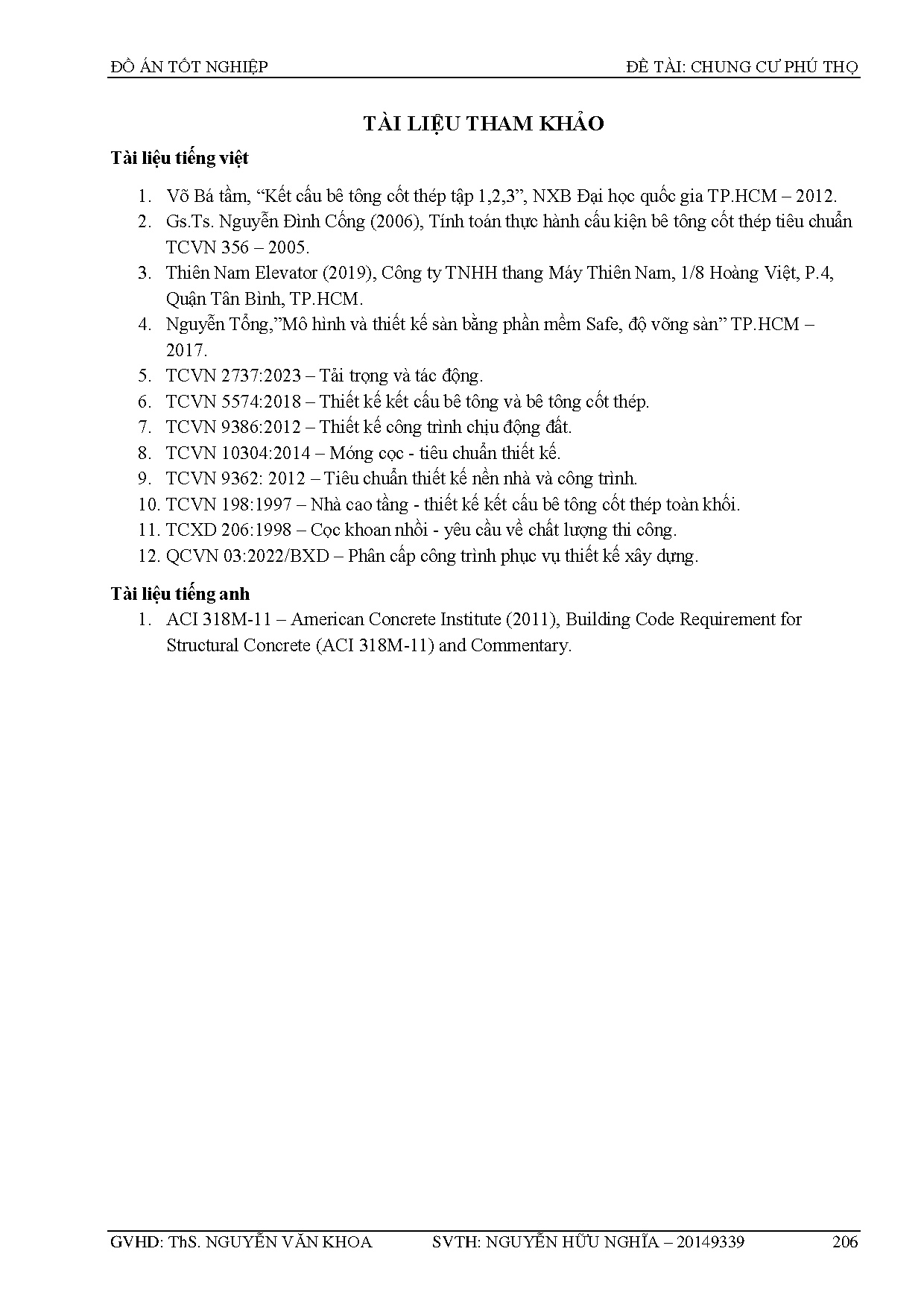

TÀI LIỆU THAM KHẢO
Tài liệu tiếng việt
1. Võ Bá tầm, “Kết cấu bê tông cốt thép tập 1,2,3”, NXB Đại học quốc gia TP.HCM – 2012.
2. Gs.Ts. Nguyễn Đình Cống (2006), Tính toán thực hành cấu kiện bê tông cốt thép tiêu chuẩn
TCVN 356 – 2005.
3. Thiên Nam Elevator (2019), Công ty TNHH thang Máy Thiên Nam, 1/8 Hoàng Việt, P.4,
Quận Tân Bình, TP.HCM.
4. Nguyễn Tổng,”Mô hình và thiết kế sàn bằng phần mềm Safe, độ võng sàn” TP.HCM –
2017.
5. TCVN 2737:2023 – Tải trọng và tác động.
6. TCVN 5574:2018 – Thiết kế kết cấu bê tông và bê tông cốt thép.
7. TCVN 9386:2012 – Thiết kế công trình chịu động đất.
8. TCVN 10304:2014 – Móng cọc - tiêu chuẩn thiết kế.
9. TCVN 9362: 2012 – Tiêu chuẩn thiết kế nền nhà và công trình.
10. TCVN 198:1997 – Nhà cao tầng - thiết kế kết cấu bê tông cốt thép toàn khối.
11. TCXD 206:1998 – Cọc khoan nhồi - yêu cầu về chất lượng thi công.
12. QCVN 03:2022/BXD – Phân cấp công trình phục vụ thiết kế xây dựng.
Tài liệu tiếng anh
1. ACI 318M-11 – American Concrete Institute (2011), Building Code Requirement for
Structural Concrete (ACI 318M-11) and Commentary.

GVHD: ThS. NGUYỄN VĂN KHOA

SVTH: NGUYỄN HỮU NGHĨA – 20149339

206
