Đồ án tốt nghiệp - Chung cư Phú Định Quận 8

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ PHÚ ĐỊNH QUẬN 8

SVTH : LÊ NGUYỄN KHÁNH DUY
MSSV : 15149005
Khoá: 2015-2019
Ngành: CNKT CÔNG TRÌNH XÂY DỰNG
GVHD: THS. NGUYỄN VĂN KHOA

Tp. Hồ Chí Minh, 15tháng 08 năm 2020

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

Tp. Hồ Chí Minh, ngày 15 tháng 08 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP

Họ và tên sinh viên: LÊ NGUYỄN KHÁNH DUY
Ngành: CNKT Công trình Xây dựng
Giảng viên hướng dẫn: THS. NGUYỄN VĂN KHOA
Ngày nhận đề tài: 06/04/2020

MSSV: 15149005
Lớp: 15149CL1
ĐT: 0903839433
Ngày nộp đề tài: 15/08/2020

1. Tên đề tài: CHUNG CƯ PHÚ ĐỊNH QUẬN 8
2. Các số liệu, tài liệu ban đầu: Bản vẽ kiến trúc, số liệu kích
thước nhịp và chiều cao công trình thay đổi do GVHD chỉ
định.
3. Nội dung thực hiện đề tài: Thiết kế kết cấu cho công trình
qua sự hướng dẫn của GVHD, đưa ra các phương án kết cấu
và tính toán các phương án đó.
4. Sản phẩm: 1 cuốn thuyết minh về các tính toán cho công
trình, các bản vẽ A1 (kiến trúc + kết cấu), 1 đĩa CD bao gồm
các tài liệu và các file tính toán trong đồ án nộp cho giáo viên.
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

Trang 1

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN

Họ và tên sinh viên: LÊ NGUYỄN KHÁNH DUY
MSSV: 15149005
Ngành: CNKT Công trình Xây dựng
Tên đề tài: CHUNG CƯ PHÚ ĐỊNH QUẬN 8
Họ và tên Giáo viên hướng dẫn: THS. NGUYỄN VĂN KHOA
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
............................................................................................................................................
2. Ưu điểm:
............................................................................................................................................
............................................................................................................................................
....................................................................
...

...
ang 153

 Momen của đài cọc theo phương x-x.

Hình 6.14 - Momen theo phương x-x

 Momen của đài cọc theo phương y-y.

Trang 154

Hình 6.15 -Momen theo phương y-y

Momen lớn nhất Mx-x (max) = 2366.32kNm.
Momen lớn nhất My-y (max) = 2881.14kNm.
Giả thuyết a = 350mm  ho  h  a  3000  350  2650mm
Diện tích cốt thép cho đài móng theo phương x-x bề rộng 1m:
As 

M x  x (max)
2366.32

 25.9(cm 2 )
0.9R s h o
0.9  350  103  2.9

Bố trí cốt thép Ø20, As = 3.14 (cm2)
Số thanh thép cần bố trí: n 

25.9
 9 thanh
3.14

Trang 155

Khoảng cách giữa các thanh thép: a 

1000  100
 110(mm)
8

Chọn Ø20@110.
Đặt Ø14@200 cấu tạo lớp trên
Diện tích cốt thép cho đài móng theo phương y-y (bề rộng 1m):
As 

M y y (max)
0.9R s h o



2881.14
 31.54(cm 2 )
3
0.9  350  10  2.9

Bố trí cốt thép Ø20, As = 3.14 (cm2)
Số thanh thép cần bố trí: n 

31.54
 10 thanh
3.14

Khoảng cách giữa các thanh thép: a 

1000  100
 100(mm)
9

Chọn Ø20@100.

Trang 156

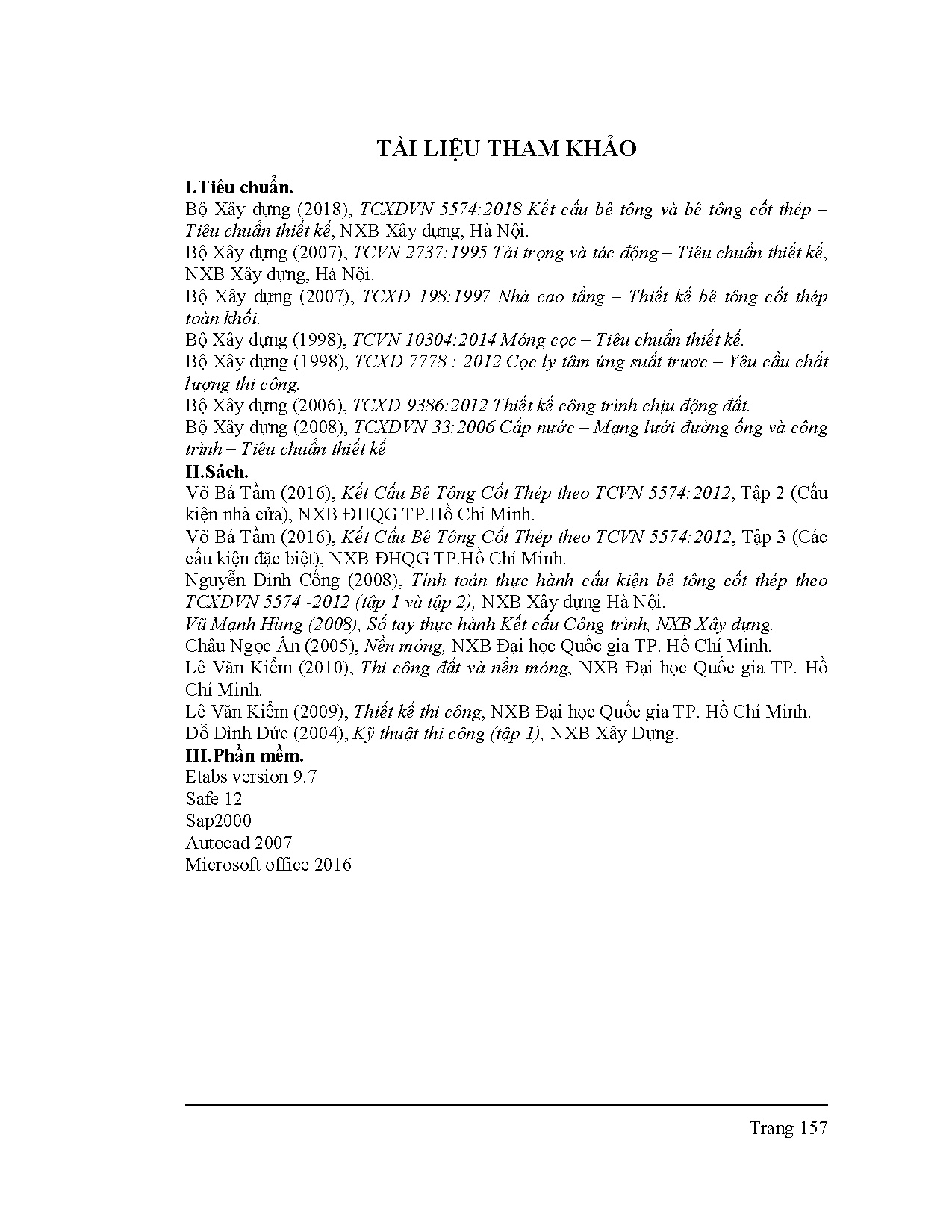

TÀI LIỆU THAM KHẢO
I.Tiêu chuẩn.
Bộ Xây dựng (2018), TCXDVN 5574:2018 Kết cấu bê tông và bê tông cốt thép –
Tiêu chuẩn thiết kế, NXB Xây dựng, Hà Nội.
Bộ Xây dựng (2007), TCVN 2737:1995 Tải trọng và tác động – Tiêu chuẩn thiết kế,
NXB Xây dựng, Hà Nội.
Bộ Xây dựng (2007), TCXD 198:1997 Nhà cao tầng – Thiết kế bê tông cốt thép
toàn khối.
Bộ Xây dựng (1998), TCVN 10304:2014 Móng cọc – Tiêu chuẩn thiết kế.
Bộ Xây dựng (1998), TCXD 7778 : 2012 Cọc ly tâm ứng suất trươc – Yêu cầu chất
lượng thi công.
Bộ Xây dựng (2006), TCXD 9386:2012 Thiết kế công trình chịu động đất.
Bộ Xây dựng (2008), TCXDVN 33:2006 Cấp nước – Mạng lưới đường ống và công
trình – Tiêu chuẩn thiết kế
II.Sách.
Võ Bá Tầm (2016), Kết Cấu Bê Tông Cốt Thép theo TCVN 5574:2012, Tập 2 (Cấu
kiện nhà cửa), NXB ĐHQG TP.Hồ Chí Minh.
Võ Bá Tầm (2016), Kết Cấu Bê Tông Cốt Thép theo TCVN 5574:2012, Tập 3 (Các
cấu kiện đặc biệt), NXB ĐHQG TP.Hồ Chí Minh.
Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo
TCXDVN 5574 -2012 (tập 1 và tập 2), NXB Xây dựng Hà Nội.
Vũ Mạnh Hùng (2008), Sổ tay thực hành Kết cấu Công trình, NXB Xây dựng.
Châu Ngọc Ẩn (2005), Nền móng, NXB Đại học Quốc gia TP. Hồ Chí Minh.
Lê Văn Kiểm (2010), Thi công đất và nền móng, NXB Đại học Quốc gia TP. Hồ
Chí Minh.
Lê Văn Kiểm (2009), Thiết kế thi công, NXB Đại học Quốc gia TP. Hồ Chí Minh.
Đỗ Đình Đức (2004), Kỹ thuật thi công (tập 1), NXB Xây Dựng.
III.Phần mềm.
Etabs version 9.7
Safe 12
Sap2000
Autocad 2007
Microsoft office 2016

Trang 157
