BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
KHOA XÂY DỰNG

ĐỒ ÁN TỐT NGHIỆP

Học kì I – Năm học 2024-2025
GVHD: PGS.TS. CHÂU ĐÌNH THÀNH
Thực hiện: Lưu Quốc Tuấn
MSSV: 20149089
Tp. Hồ Chí Minh, tháng 12 năm 2024

ĐỒ ÁN TỐT NGHỆP
TRƯỜNG ĐẠI HỌC SƯ PHẠM
KỸ THUẬT TP.HCM

GVHD: PGS.TS CHÂU ĐÌNH THÀNH
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lâp – Tự do – Hạnh phúc

KHOA XÂY DỰNG

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Lưu Quốc Tuấn – MSSV: 20149089
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: CHUNG CƯ PHẠM VIẾT CHÁNH
Họ và tên giảng viên hướng dẫn: PGS.TS Châu Đình Thành
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................................
5. Đánh giá loại:
.................................................................................................................................................
6. Điểm:……………….(Bằng chữ: ....................................................................................... )
TP. Hồ
...

...
đồ tính gông vách
Lực tác dụng lên gông vách:

SVTH: Lưu Quốc Tuấn

151

MSSV:20149089

ĐỒ ÁN TỐT NGHIỆP
❖

Ptc = 7.05  0.6 = 4.23 ( kN )

❖

Ptt = 9.17  0.6 = 5.5 ( kN )

GVHD:PGS.TS CHÂU ĐÌNH THÀNH

Kiểm tra điều kiện bền:
Moment tính toán lớn nhất:

M max = Ptt a = 5.5  0.3 = 1.65 ( kNm )
Với a = 300 mm là khoảng cách giữa các sườn đứng
Moment kháng uốn tiết diện sườn:

0.05  0.12 (0.05 − 2  0.0018)  (0.1 − 2  0.0018) 2
W=
−
= 1.14  10−5 ( m3 )
6
6
Do sử dụng 2 thanh sườn ngang làm gông vách nên ta có công thức:

M max
1.65 10−3
s =
=
= 71.93 ( MPa )   s  = 210 ( MPa ) → Thỏa điều kiện bền.
2W 2 1.15 10−5
❖ Kiểm tra độ võng:
Đối với cốp pha của bề mặt bị lộ ra ngoài: f max   f  =

L
400

0.05  0.13 (0.05 − 2  0.0018)  (0.1 − 2  0.0018)3
−
= 7.02  10−7 ( m 4 )
Với: I =
12
12
27 Ptcl 3
27  4.23 1.753 103
f max =
=
= 4.05 ( mm )
512 2 EI 512  2.1105  2  7.02 10−7

[f]=

l
1750
=
= 4.375 ( mm )  f max = 4.05 ( mm )
400 400

→ Thỏa điều kiện độ võng.
8.5.4. Tính toán ty giằng:
- Lực tập trung tác dụng lên ty giằng

P = 7  5.5 = 38.493 (kN )
Chọn ty giằng có đường kính d16
-

Kiểm tra bền:
Tiết diện thanh chống:

SVTH: Lưu Quốc Tuấn

152

MSSV:20149089

ĐỒ ÁN TỐT NGHIỆP

GVHD:PGS.TS CHÂU ĐÌNH THÀNH

F=

  d 2 3.14 162
=
= 201.06 (mm2 )
4
4

=

P 38.493 10−3
=
= 191.45 ( MPa)    = 210 ( MPa)
F
201.06

→Thỏa điều kiện độ bền

SVTH: Lưu Quốc Tuấn

153

MSSV:20149089

ĐỒ ÁN TỐT NGHIỆP

GVHD:PGS.TS CHÂU ĐÌNH THÀNH

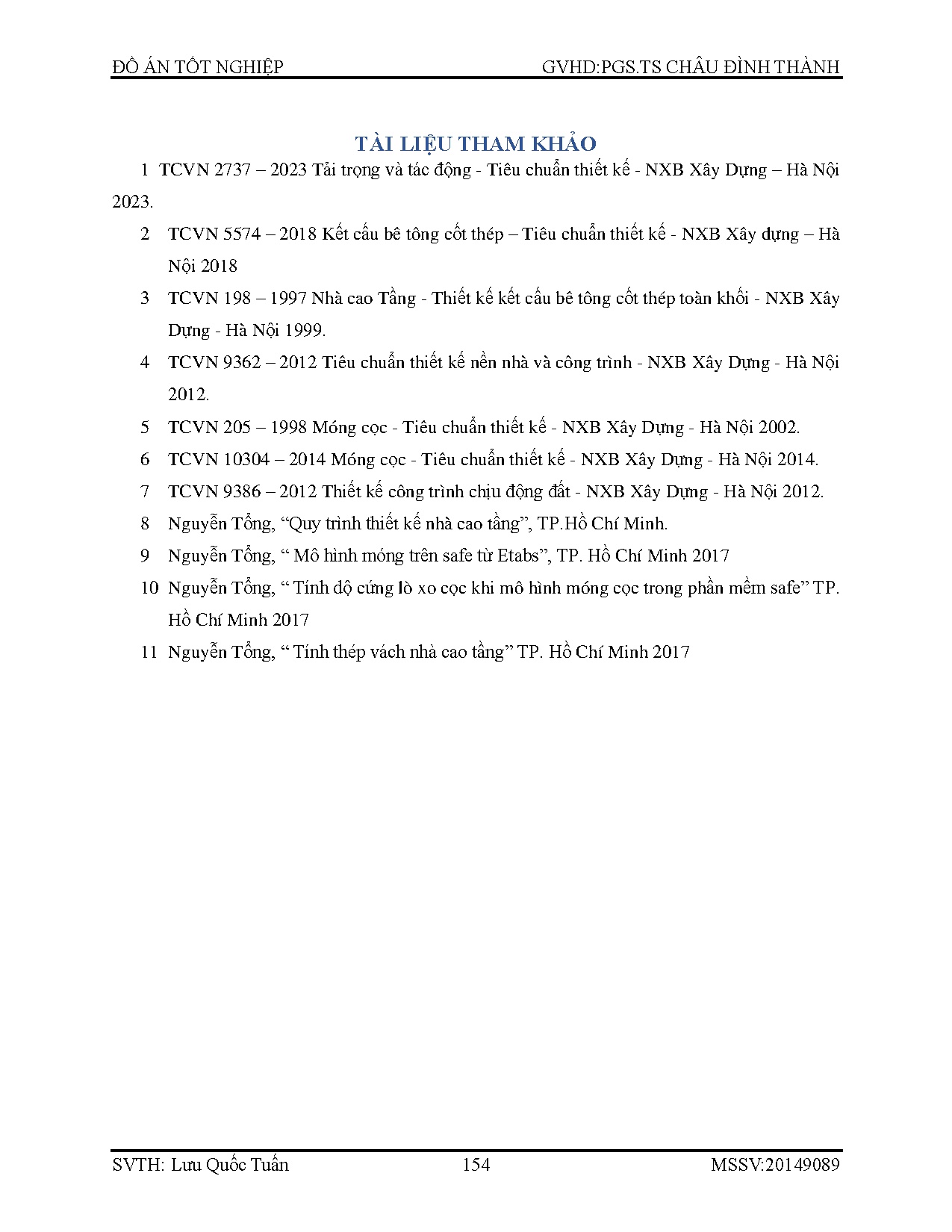

TÀI LIỆU THAM KHẢO
1 TCVN 2737 – 2023 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng – Hà Nội
2023.
2 TCVN 5574 – 2018 Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế - NXB Xây dựng – Hà
Nội 2018
3 TCVN 198 – 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB Xây
Dựng - Hà Nội 1999.
4 TCVN 9362 – 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà Nội
2012.
5 TCVN 205 – 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.
6 TCVN 10304 – 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2014.
7 TCVN 9386 – 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.
8 Nguyễn Tổng, “Quy trình thiết kế nhà cao tầng”, TP.Hồ Chí Minh.
9 Nguyễn Tổng, “ Mô hình móng trên safe từ Etabs”, TP. Hồ Chí Minh 2017
10 Nguyễn Tổng, “ Tính dộ cứng lò xo cọc khi mô hình móng cọc trong phần mềm safe” TP.
Hồ Chí Minh 2017
11 Nguyễn Tổng, “ Tính thép vách nhà cao tầng” TP. Hồ Chí Minh 2017
