BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƢỚNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT TP-HỒ CHÍ MINH

KHOA XÂY DỰNG

ĐỒ ÁN TỐT NGHIỆP
ĐỀ TÀI: CHUNG CƢ LAPAZ TOWER

GVHD: TS.TRẦN VĂN TIẾNG
SVTH : TRẦN DIỆP HOÀNG LÂM
MSSV : 13149075
Khoá : 2013

TP. HỒ CHÍ MINH – THÁNG 06 NĂM 2017

TRƢỜNG ĐẠI HỌC SƢ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƢỚNG DẪN
Sinh viên
Khoa
Ngành
Tên đề tài

: TRẦN DIỆP HOÀNG LÂM
: Xây Dựng
: Kỹ thuật xây dựng công trình dân dụng
: CHUNG CƢ LAPAZ TOWER

MSSV: 13149075

NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
..................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................................
5. Đánh giá loại:
.................................................................................................................................................
6. Điểm:……………….(Bằng
...

...
5
2.45
2.45
2.45

0.0066
0.0065
0.0064
0.0063
0.0061
0.0058
0.0055
0.0051
0.0048
0.0044

Vậy dừng tính lún tại lớp phân tố thứ 12 có:
σibt = 696.55 (kN/m2) ≥ 5 σigl = 5×136.04 = 680.2 (kN/m2)
Tổng độ lún: S = 0.0575 (m) = 5.75 (cm) = [Sgh] = 8 (cm)
Kết luận: Thỏa điều kiện biến dạng nền.

119

5.6.4. Kiểm tra xuyên thủng

Hình 5.24: Mặt cắt tháp xuyên thủng đài móng M5

- Kiểm tra xuyên thủng đài cọc:
Pcx

104010.48 kN

Pxt

40428.85 kN

Trong đó:
Pxt

40428.85 kN là tổng phản lực các đầu cọc ngoài đáy tháp xuyên thủng

Pcx

2

8.725 11.155

2

11.55 14.43

1.44 1.05 103 0.75 104010.48 kN

Vậy đài móng không bị xuyên thủng
5.6.5. Tính toán cốt th p cho đ i móng
- Nội lực để tính toán cốt th p cho đài móng được lấy từ các dải Strip chia đều kín đài
móng trong mô hình.

120

Hình 5.25: Moment theo phương X

Hình 5.26: Moment theo phương Y
Bảng 5.37: Tính th p đài móng M5
Vị trí
Phương X

Lớp dưới

M
(kN.m)

bstrip
(m)

ho
(m)

As_yc
(cm2/m)

Bố trí cốt thép

As_tk
(cm2/m)

14099.49

3

1.44

97.77

2 lớp Ø28a140

98.528

121

Phương Y

Lớp trên

-1078.01

3

1.44

6.88

Ø20a300

12.568

Lớp dưới

16716.50

3

1.44

118.23

2 lớp Ø28a110

123.16

Lớp trên

-1469.41

3

1.44

9.40

Ø20a300

12.568

122

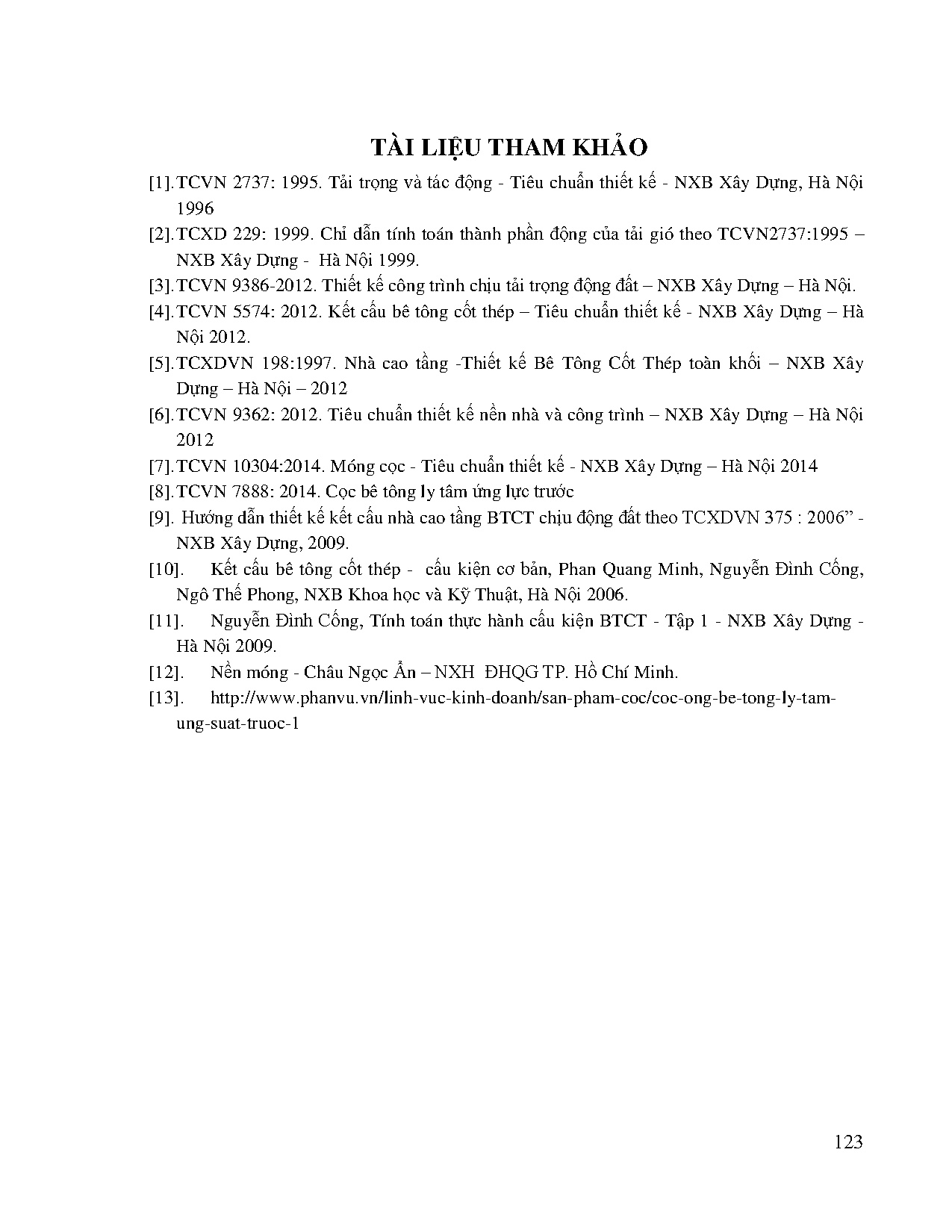

TÀI LIỆU THAM KHẢO
[1]. TCVN 2737: 1995. Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng, Hà Nội
1996
[2]. TCXD 229: 1999. Chỉ dẫn tính toán thành phần động của tải gió theo TCVN2737:1995 –
NXB Xây Dựng - Hà Nội 1999.
[3]. TCVN 9386-2012. Thiết kế công trình chịu tải trọng động đất – NXB Xây Dựng – Hà Nội.
[4]. TCVN 5574: 2012. Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế - NXB Xây Dựng – Hà
Nội 2012.
[5]. TCXDVN 198:1997. Nhà cao tầng -Thiết kế Bê Tông Cốt Thép toàn khối – NXB Xây
Dựng – Hà Nội – 2012
[6]. TCVN 9362: 2012. Tiêu chuẩn thiết kế nền nhà và công trình – NXB Xây Dựng – Hà Nội
2012
[7]. TCVN 10304:2014. Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng – Hà Nội 2014
[8]. TCVN 7888: 2014. Cọc bê tông ly tâm ứng lực trước
[9]. Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375 : 2006” NXB Xây Dựng, 2009.
[10]. Kết cấu bê tông cốt thép - cấu kiện cơ bản, Phan Quang Minh, Nguyễn Đình Cống,
Ngô Thế Phong, NXB Khoa học và Kỹ Thuật, Hà Nội 2006.
[11]. Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng Hà Nội 2009.
[12]. Nền móng - Châu Ngọc Ẩn – NXH ĐHQG TP. Hồ Chí Minh.
[13]. http://www.phanvu.vn/linh-vuc-kinh-doanh/san-pham-coc/coc-ong-be-tong-ly-tamung-suat-truoc-1
