GRADUATION PROJECT CONTENT

Full Name: Ngo Ke Tai
Student ID: 20149049
Faculty of Civil Engineering
Major: Civil Engineering Technology
Project Title: Lapaz Apartment Building, Da Nang
Supervisor: Le Trung Kien
Project Submission Date: 19/08/2024 Sub
...

...
a của xe
- l = 2(km) chiều di qung đường vận chuyển.
- Thời gian của 1 chuyến xe:
Mã hiệu

SVTH: NGÔ KẾ TÀI

123

MSSV:20149049

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS LÊ TRUNG KIÊN

l
l
10 2 2 2 5
+ td + + tnghi = + + + + = 0.357(h)
v1
v2
60 60 60 50 60
- Số chuyến đi (về) của 1 chuyến xe :
T − t0
8 −1
m=
=
= 20(chuyen)
t
0.357
- Suy ra : Số xe cần thiết cho 1 ca (8h) khi sử dụng 2 máy đào gầu nghịch:
????
1152 × 1.1
????=
=
= 5(????????)
????×????
15 × 20
Vậy số xe vận chuyển đất cần cho 1 ca (8h) l : 5 (xe) chở đất có dung tích 15(m3)
t = tb +

8.2.4 Phương án thi công đào đất
Bố trí 2 máy đào làm việc cùng lúc, đào từ trong ra ngoài theo 2 hướng khác nhau để dễ dàng
di chuyển
Dùng máy đào đất theo chiều sâu thiết kế. Máy đào theo sơ đồ, lùi và đổ ngang, đổ đất lên xe
tải, góc xoay đổ đất là 90, đất sau khi đào sẽ được xe vận chuyển 1 phần đi nơi khác.
Sau khi máy đào thực hiện được 1/3 công việc, có thể cho nhân công vào làm việc vét đất, sửa
lại mái dốc hố đào tránh sạt lở cho thành hố đào.
Sau đó mới đào mương thoát nước và hố thu nước cho công trình.
Trong quá trình thi công đào đất, phải bảo đảm một khoảng cách an toàn cho công nhân
xuống đào phần đất thừa ở sát tường chắn.
❖ Chú ý:
- Tránh đi lại nhiều gần sát miệng hố đào gây sạt lở và không đảm bảo an toàn trong thi công.
- Ngoài ra cũng nên có biện pháp tiêu nước mặt và nước ngầm bằng cách đào rãnh thoát nước
và hố thu nước xung quanh hố đào.

SVTH: NGÔ KẾ TÀI

124

MSSV:20149049

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS LÊ TRUNG KIÊN

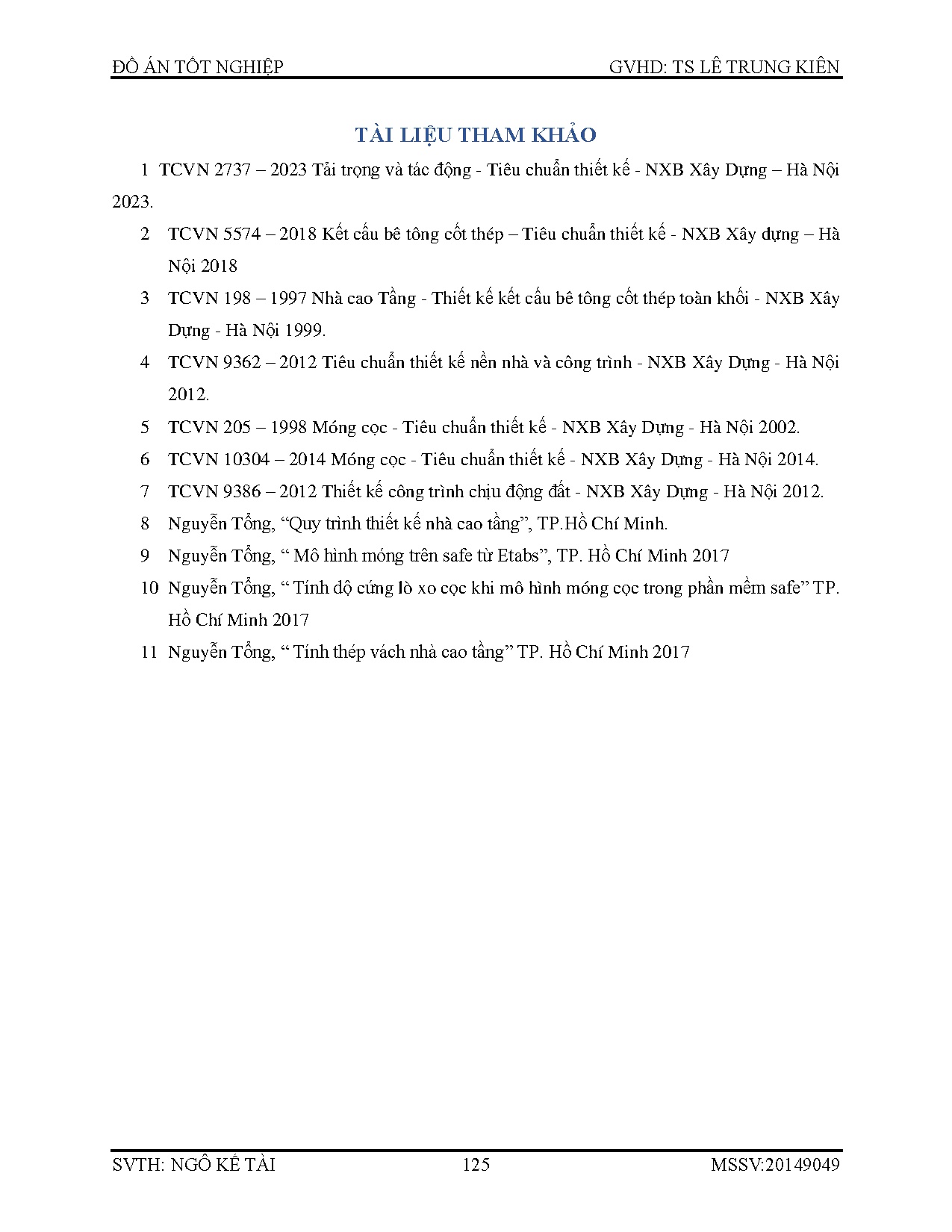

TÀI LIỆU THAM KHẢO
1 TCVN 2737 – 2023 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng – Hà Nội
2023.
2 TCVN 5574 – 2018 Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế - NXB Xây dựng – Hà
Nội 2018
3 TCVN 198 – 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB Xây
Dựng - Hà Nội 1999.
4 TCVN 9362 – 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà Nội
2012.
5 TCVN 205 – 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002.
6 TCVN 10304 – 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2014.
7 TCVN 9386 – 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012.
8 Nguyễn Tổng, “Quy trình thiết kế nhà cao tầng”, TP.Hồ Chí Minh.
9 Nguyễn Tổng, “ Mô hình móng trên safe từ Etabs”, TP. Hồ Chí Minh 2017
10 Nguyễn Tổng, “ Tính dộ cứng lò xo cọc khi mô hình móng cọc trong phần mềm safe” TP.
Hồ Chí Minh 2017
11 Nguyễn Tổng, “ Tính thép vách nhà cao tầng” TP. Hồ Chí Minh 2017

SVTH: NGÔ KẾ TÀI

125

MSSV:20149049
