Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật công trình xây dựng - Chung cư Kính An - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	13.36 MB
Số trang	162
Ngành	CNKT công trình xây dựng

Lượt xem	4
Ngày đăng	24/01/2026

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG
BỘ MÔN CÔNG TRÌNH GIAO THÔNG

-



-

ĐỒ ÁN TỐT NGHIỆP
CHUNG CƯ KÍNH AN

GVHD: TS. NGUYỄN THANH HƯNG
SVTH: VÕ PHẠM KHANG HUY
MSSV: 15149107
KHÓA: 2015-2019

Tp.Hồ Chí Minh 08/2020

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Võ Phạm Khang Huy - MSSV: 15149107
Ngành:
Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: Chung cư Kính An
Họ và tên giảng viên hướng dẫn: TS. Nguyễn Thanh Hưng
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................................
5. Đánh giá loại:
.................................................................................................................................................
6. Điểm:……………….(Bằng chữ: ....................................................................................... )
TP. Hồ Chí Minh,
...

...

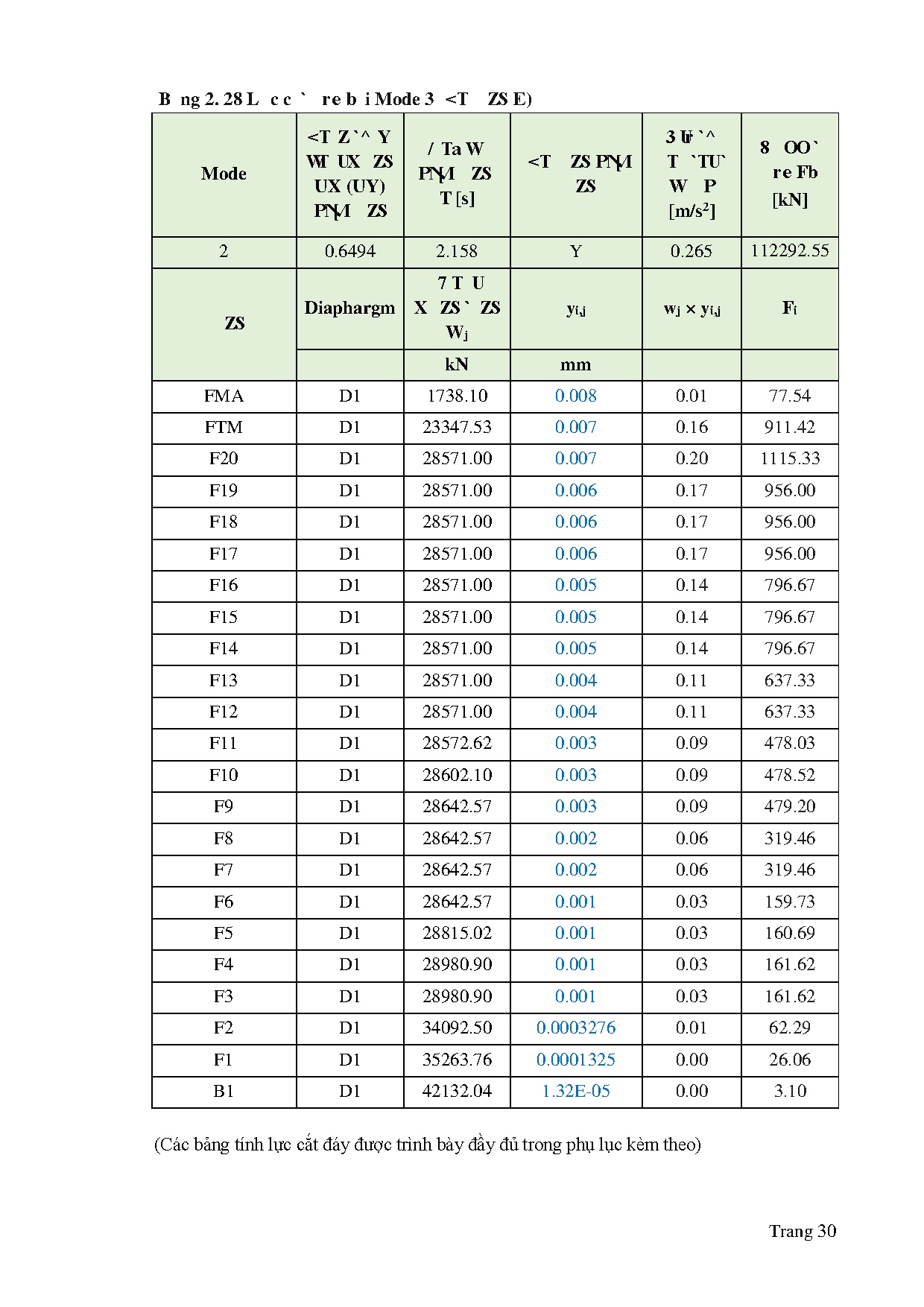

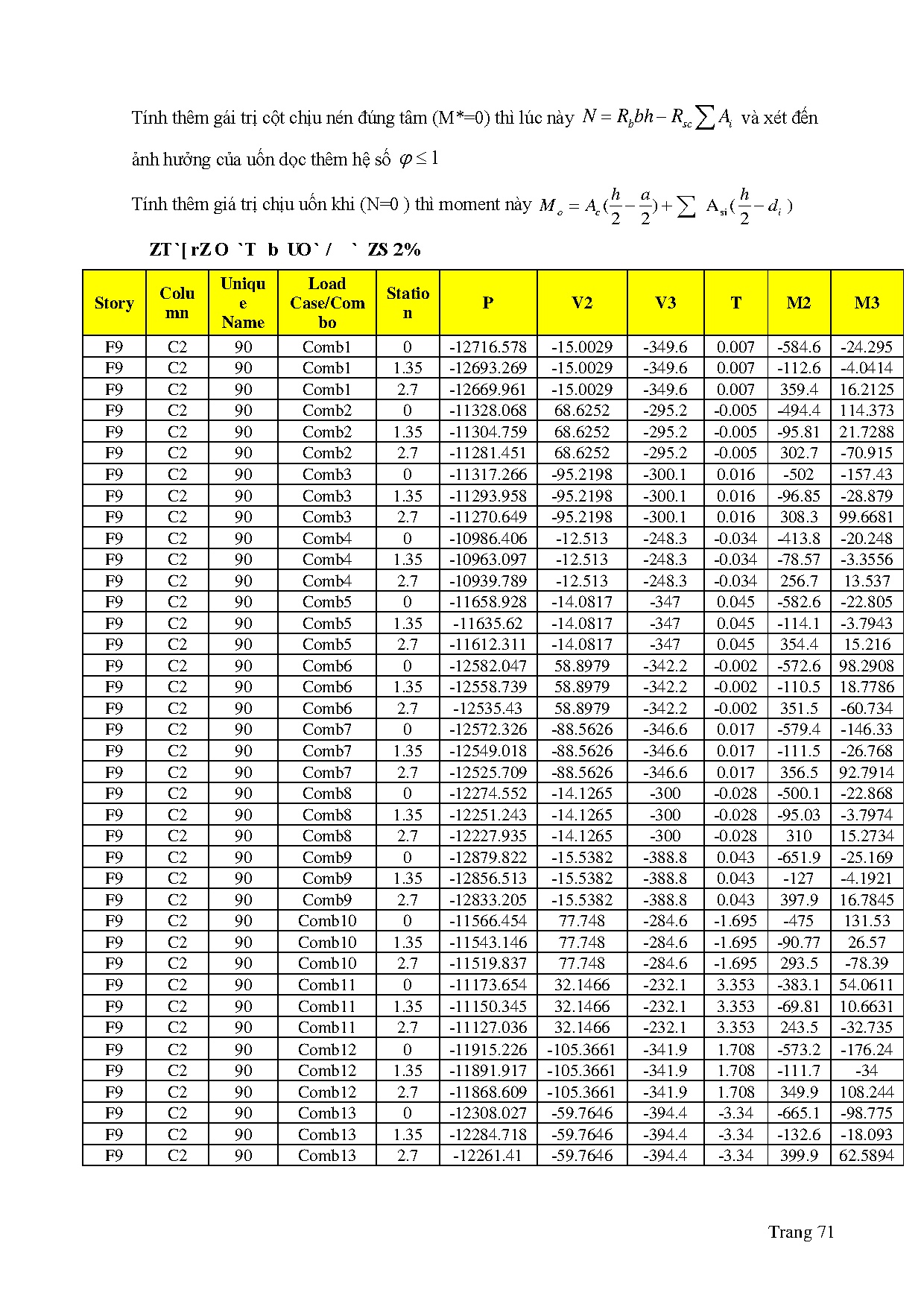

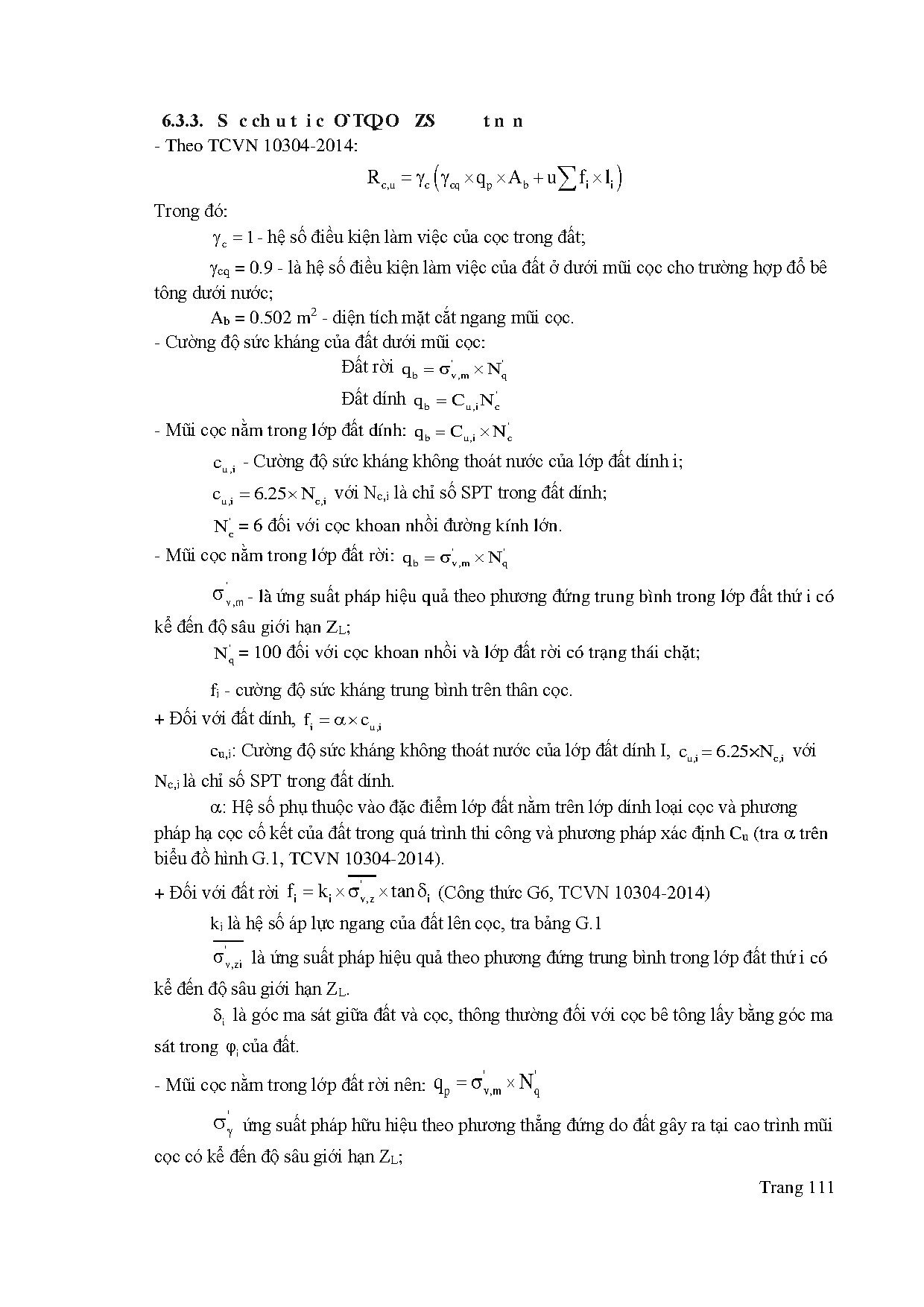

Sơ đồ tính bu long neo

Trang 150

1
Q
M

1
Hình 7.10 Sơ đồ nội lực tác dụng lên chi tiết đặt sẵn trong bê tông
Qan, j



N an, j

(D.1)
1
Qan, j,0 N an, j,0
Trong đó: Nan, j là lực kéo lớn nhất trong 1 hàng thanh neo, bằng:

Nan, j 

M N 7.202


 41.15(kN)
z n an 0.175

(D.2)

Qan, j là lực trượt lớn nhất trong 1 hàng thanh neo, bằng:

Qan, j 

Q  0.3N an 7.636  0.3  41.15

 2.35(kN)
n an
2

(D.3)

N an là lực nén lớn nhất trong 1 hàng thanh neo

N an 

M N 7.202


(kN)
z n an 0.175

(D.4)

Qan, j,0 là lực trượt chịu bởi tất cả thanh neo, được xác đinh theo công thức:

Qan, j,0   s,sh  A an, j  R b R s  1.65 12.57  1.7  36.5  163.37(kN) (D.5 )
s,sh là hệ số, lấy bằng 1.65
Nan, j,0 là lực kéo giới hạn chịu bởi một hàng neo, được xác định theo công

thức:
Nan, j,0  Rs Aan, j  36.5 12.57  458.81(kN)

(D.6)
Trong các công thức từ (D.1) đến (D6):
M, N, Q lần lượt là moment uốn, lực dọc, lực trượt tác dụng lên chi tiết đặt sẵn
n an là số hàng thanh neo theo hướng lực trượt
z là khoảng cách giữa 2 hàng thanh neo ngoài cùng
Aan, j là tổng diện tích tiết diện cắt ngang của các thanh neo trong hàng neo chịu lực lớn
nhất
Q
N
2.35 41.15
Ta có: an, j  an, j 

 0.075  1
Qan, j,0 Nan, j,0 163.37 458.81
 Vậy bu lông đủ khả năng chịu lực

Trang 151

TÀI LIỆU THAM KHẢO
[1] Nguyễn Đình Cống, “Sàn bê tông cốt thép toàn khối”, NXB Xây Dựng - Hà Nội 2008.
[2] Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT” - Tập 1, NXB Xây Dựng
Hà Nội 2009.
[3] Nguyễn Tấn Trung, Võ Mạnh Tùng, “Một số phương pháp tính cốt thép cho vách
phẳng
BTCT” - Bộ môn công trình BTCT - Đại học Xây dựng.
[4] Nguyễn Thi Xuân, “Giáo trình kết cấu công trình”, NXB Hà Nội.
[5] Nguyễn Tổng, “Hiện tượng võng từ biến – co ngót”, TP. Hồ Chí Minh 2017.
[6] Nguyễn Tổng, “Mô hình truyền lực”, TP. Hồ Chí Minh 2017.
[7] Nguyễn Tổng, “Hướng dẫn đồ án Nền-Móng”, Tp.Hồ Chí Minh 2018.
[8] Nguyễn Tổng, “Tổng quan ứng xử xoắn của nhà nhiều tầng có hình dáng phức tạp”,
TP. Hồ Chí Minh.
[9] Phan Quang Minh, Ngô Thế Phong, Nguyễn Đình Cống (2006), “Kết cấu bê tông cốt
thép - Phần cấu kiện cơ bản”, NXB KHKT, Hà Nội.
[10] Phạm Văn Hội (chủ biên), “Kết cấu thép: Cấu kiện cơ bản”, Nhà xuất bản Khoa
học và Kỹ thuật, Hà Nội, 2009.
[11] TCVN 4453-1995, “Kết cấu bê tông và bê tông cốt thép toàn khối”, NXB Xây
Dựng, Hà Nội.
[12] Trần Thị Thôn, “Bài tập thiết kế kết cấu thép”, Nhà xuất bản Đại học Quốc Gia TP.
Hồ Chí Minh, Hồ Chí Minh, 2013.
