TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG
BỘ MÔN CÔNG TRÌNH GIAO THÔNG

-



-

ĐỒ ÁN TỐT NGHIỆP
Đề tài: THIẾT KẾ CÔNG TRÌNH CHUNG CƯ
KÍNH AN

GVHD: TS. NGUYỄN SỸ HÙNG
SVTH: HỒ TRỌNG TUYẾN
MSSV: 15149212
KHÓA: 2015-2020

Tp.Hồ Chí Minh 2020

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh Phúc

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Hồ Trọng Tuyến - MSSV: 15149212
Ngành:
Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: Thiết kế Công trình Chung cư Kính An
Họ và tên giảng viên hướng dẫn: TS. Nguyễn Sỹ Hùng
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
.................................................................................................................................................
2. Ưu điểm:
.................................................................................................................................................
.................................................................................................................................................
3. Khuyết điểm
.................................................................................................................................................
.................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
.................................................................................................................................................
5. Đánh giá loại:
.................................................................................................................................................
6. Điểm:……………….(Bằng chữ: ....................................................................
...

...
eo

Trang 154

1
Q
M

1
Hình 7.10 Sơ đồ nội lực tác dụng lên chi tiết đặt sẵn trong bê tông
Qan, j



N an, j

(D.1)
1
Qan, j,0 N an, j,0
Trong đó: Nan, j là lực kéo lớn nhất trong 1 hàng thanh neo, bằng:

Nan, j 

M N 7.202


 41.15(kN)
z n an 0.175

(D.2)

Qan, j là lực trượt lớn nhất trong 1 hàng thanh neo, bằng:

Qan, j 

Q  0.3N an 7.636  0.3  41.15

 2.35(kN)
n an
2

(D.3)

N an là lực nén lớn nhất trong 1 hàng thanh neo

N an 

M N 7.202


(kN)
z n an 0.175

(D.4)

Qan, j,0 là lực trượt chịu bởi tất cả thanh neo, được xác đinh theo công thức:

Qan, j,0   s,sh  A an, j  R b R s  1.65 12.57  1.7  36.5  163.37(kN) (D.5 )
s,sh là hệ số, lấy bằng 1.65
Nan, j,0 là lực kéo giới hạn chịu bởi một hàng neo, được xác định theo công

thức:
Nan, j,0  Rs Aan, j  36.5 12.57  458.81(kN)

(D.6)
Trong các công thức từ (D.1) đến (D6):
M, N, Q lần lượt là moment uốn, lực dọc, lực trượt tác dụng lên chi tiết đặt sẵn
n an là số hàng thanh neo theo hướng lực trượt
z là khoảng cách giữa 2 hàng thanh neo ngoài cùng
Aan, j là tổng diện tích tiết diện cắt ngang của các thanh neo trong hàng neo chịu lực lớn
nhất
Q
N
2.35 41.15
Ta có: an, j  an, j 

 0.075  1
Qan, j,0 Nan, j,0 163.37 458.81
 Vậy bu lông đủ khả năng chịu lực

Trang 155

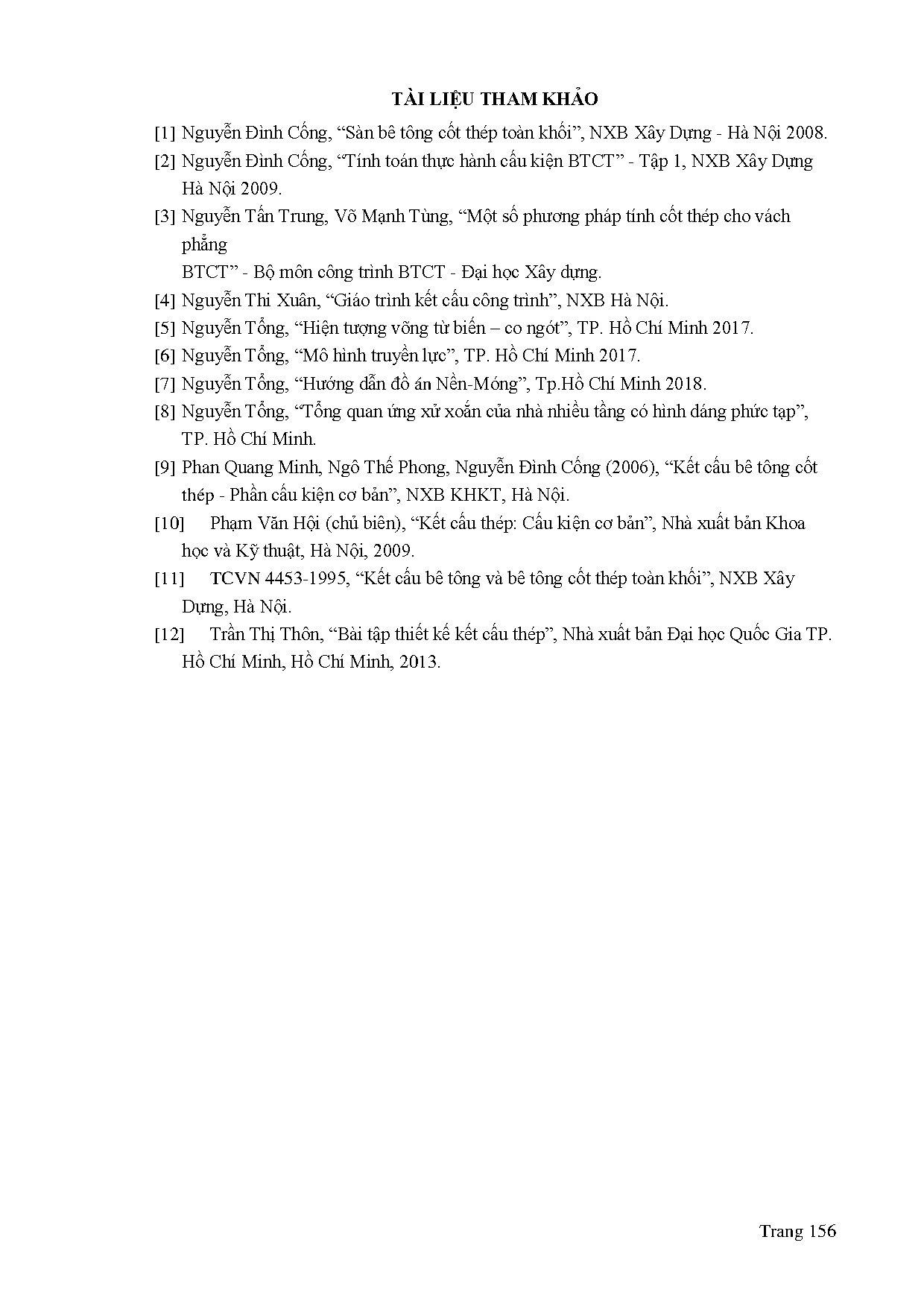

TÀI LIỆU THAM KHẢO
[1] Nguyễn Đình Cống, “Sàn bê tông cốt thép toàn khối”, NXB Xây Dựng - Hà Nội 2008.
[2] Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT” - Tập 1, NXB Xây Dựng
Hà Nội 2009.
[3] Nguyễn Tấn Trung, Võ Mạnh Tùng, “Một số phương pháp tính cốt thép cho vách
phẳng
BTCT” - Bộ môn công trình BTCT - Đại học Xây dựng.
[4] Nguyễn Thi Xuân, “Giáo trình kết cấu công trình”, NXB Hà Nội.
[5] Nguyễn Tổng, “Hiện tượng võng từ biến – co ngót”, TP. Hồ Chí Minh 2017.
[6] Nguyễn Tổng, “Mô hình truyền lực”, TP. Hồ Chí Minh 2017.
[7] Nguyễn Tổng, “Hướng dẫn đồ án Nền-Móng”, Tp.Hồ Chí Minh 2018.
[8] Nguyễn Tổng, “Tổng quan ứng xử xoắn của nhà nhiều tầng có hình dáng phức tạp”,
TP. Hồ Chí Minh.
[9] Phan Quang Minh, Ngô Thế Phong, Nguyễn Đình Cống (2006), “Kết cấu bê tông cốt
thép - Phần cấu kiện cơ bản”, NXB KHKT, Hà Nội.
[10] Phạm Văn Hội (chủ biên), “Kết cấu thép: Cấu kiện cơ bản”, Nhà xuất bản Khoa
học và Kỹ thuật, Hà Nội, 2009.
[11] TCVN 4453-1995, “Kết cấu bê tông và bê tông cốt thép toàn khối”, NXB Xây
Dựng, Hà Nội.
[12] Trần Thị Thôn, “Bài tập thiết kế kết cấu thép”, Nhà xuất bản Đại học Quốc Gia TP.
Hồ Chí Minh, Hồ Chí Minh, 2013.

Trang 156
