Đồ án tốt nghiệp - Chung cư Icon D3

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA XÂY DỰNG
***

THUYẾT MINH KHÓA LUẬN TỐT NGHIỆP
NGÀNH QUẢN LÝ XÂY DỰNG

ĐỀ TÀI: CHUNG CƯ ICON D3
GVHD: PGS.TS. HÀ DUY KHÁNH
SVTH: HUỲNH THỊ KIM LUYẾN
MSSV: 21155041

TP. Hồ Chí Minh, tháng 06 năm 2025

NGÀNH: QUẢN LÝ XÂY DỰNG

GVHD: PGS.TS HÀ DUY KHÁNH

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

THUẬT TP. HỒ CHÍ MINH

Độc lập - Tự do - Hạnh phúc

KHOA XÂY DỰNG

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Huỳnh Thị Kim Luyến
MSSV: 21155041
Tên đề tài: Chung cư ICON D3
Họ và tên GVHD: PGS.TS Hà Duy Khánh
NHẬN XÉT
1. Về nội dung đề tài và khối lượng thực hiện:

.....................................................................................................................................................
.....................................................................................................................................................
2. Ưu điểm:

.....................................................................................................................................................
.....................................................................................................................................................
3. Khuyết điểm:

.....................................................................................................................................................
.....................................................................................................................................................
4. Đề nghị cho bảo vệ:

.....................................................................................................................................................
5. Đánh giá:
.....................................................................................................................................................
6. Điểm: ........................... (Bằng chữ: ........................................................................................)
Thành phố Hồ Chí Minh, ngày ….. tháng 06 năm 2025
Giáo viên hướng dẫn
(Ký &amp ghi rõ họ tên)

HUỲNH THỊ KIM LUYẾN

21155041

NGÀNH: QUẢN LÝ XÂY DỰNG

GVHD: PGS.TS HÀ DUY KHÁNH

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM

THUẬT TP. HỒ CHÍ MINH

Độc lập - Tự do - Hạnh phúc

KHOA XÂY DỰNG

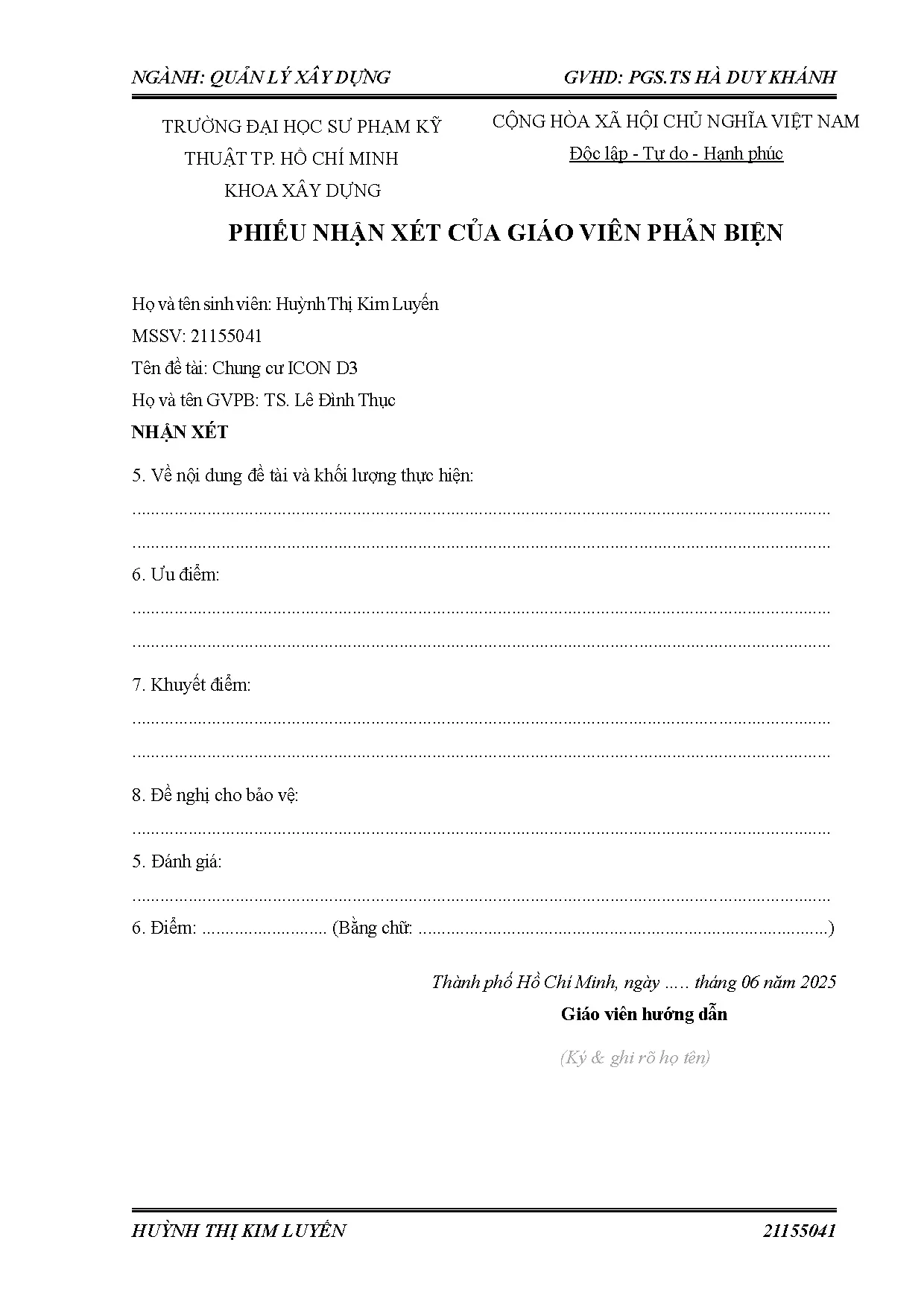

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN PHẢN BIỆN
Họ và tên sinh viên: Huỳnh Thị Kim Luyến
MSSV: 21155041
Tên đề tài: Chun
...

...
 sin  = 917.18  sin 450 = 648.5 (kN)
HUỲNH THỊ KIM LUYẾN

176

21155041

NGÀNH: QUẢN LÝ XÂY DỰNG

GVHD: PGS.TS HÀ DUY KHÁNH

Chọn số bu lông cần thiết: n = 8
Hệ số điều kiện làm việc: γc = 0.9
Lực phân vào mỗi bu lông: 

648.5
= 81.1 (kN)   N vb  c = 109.44  0.9 = 98.5 (kN)
8

→ Với liên kết trên mối nối bu lông đảm bảo được khả năng chịu lực, làm việc tốt. Chọn 8
bu lông để bố trí.

Hình 6.38: Chi tiết liên kết thanh xiên và thanh giằng (đầu bò)
6.6.6 Liên kết cùm giao thanh giằng

Hình 6.39: Momen uốn tại vị trí giao nhau

Hình 6.40: Lực cắt tại vị trí giao nhau
Momen lớn nhất: 109 (kNm)
Lực cắt lớn nhất: 244.7 (kN)
HUỲNH THỊ KIM LUYẾN

177

21155041

NGÀNH: QUẢN LÝ XÂY DỰNG

GVHD: PGS.TS HÀ DUY KHÁNH

Tải kéo lớn nhất tác động lên bu lông xa trục trung hòa nhất:
Ft =

M
n

h
2

=

2M
2 109
=
= 311.4 (kN)
n  h 2  0.35

Tải cắt lớn nhất tác động lên bu lông:
Ft =

V 244.7
=
= 61.18 (kN)
n
4
2

2

 F   F 
Kiểm tra bu lông chịu tổ hợp kéo và cắt:  t  +  v   1
  c f cb    c f vb 
2

2

 241.7   61.18 

 +
 = 0.92  1 (kN)
 0.9  304   0.9 182.4 

Hình 4.41: Mặt bằng bố trí cùm giao nhau

Hình 4.42: Mặt cắt bố trí cùm giao nhau

HUỲNH THỊ KIM LUYẾN

178

21155041

NGÀNH: QUẢN LÝ XÂY DỰNG

GVHD: PGS.TS HÀ DUY KHÁNH

6.6.7 Liên kết kingpost và thanh giằng

Hình 6.43: Lực cắt tại vị trí giao với kingpost

Hình 6.44: Momen tại vị trí giao với kingpost
Ke đỡ với lực cắt lớn nhất là 96.2 kN và momen là 20.3 kNm.
Đặc trưng đường hàn:
•

Loại cây hàn: N42

•

Phương pháp hàn tay

•

Chiều cao đường hàn: t = 6mm

•

Cường độ tính toán chịu cắt của thép hàn: fwf = 180 Mpa

•

Cường độ tính toán chịu cắt của thép cơ bản: fwf = 153 Mpa

•

Hệ số:  f = 0.7,  s = 1

 f f wf = 0.7 180 = 126 MPa
→  s f ws = 1153 = 153 MPa
(  f w ) min = 126 MPa

Ứng suất đường hàn chịu momen uốn:

w =

6M
6  20.7
 f wf  c →  w =
= 41429 ( kN / m 2 )  162000 ( kN / m 2 )
2
tLw
6  10−3  0.7 2

HUỲNH THỊ KIM LUYẾN

179

21155041

NGÀNH: QUẢN LÝ XÂY DỰNG

GVHD: PGS.TS HÀ DUY KHÁNH

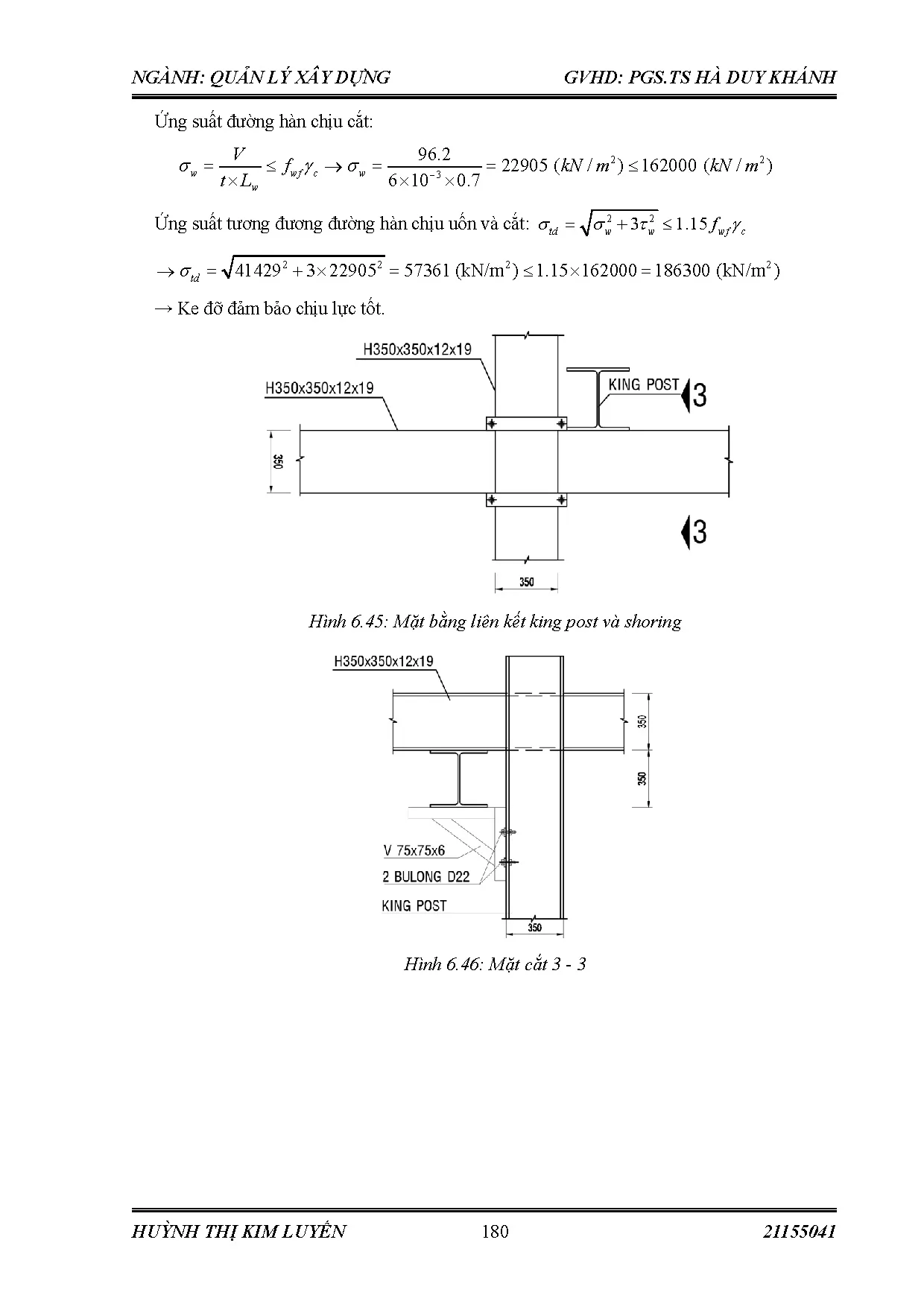

Ứng suất đường hàn chịu cắt:

w =

V
96.2
 f wf  c →  w =
= 22905 ( kN / m 2 )  162000 ( kN / m 2 )
t  Lw
6  10 −3  0.7

Ứng suất tương đương đường hàn chịu uốn và cắt:  td =  w2 + 3 w2  1.15 f wf  c

→  td = 414292 + 3  229052 = 57361 (kN/m 2 )  1.15 162000 = 186300 (kN/m 2 )
→ Ke đỡ đảm bảo chịu lực tốt.

Hình 6.45: Mặt bằng liên kết king post và shoring

Hình 6.46: Mặt cắt 3 - 3

HUỲNH THỊ KIM LUYẾN

180

21155041
