BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HỒ CHÍ MINH
KHOA XÂY DỰNG

-



-

THUYẾT MINH
ĐỒ ÁN TỐT NGHIỆP

ĐỀ TÀI: CHUNG CƯ HOPE GARDEN

SVTH: LÊ QUANG HIẾU
MSSV: 19149252
KHÓA: 2019-2023
GVHD: TS. VŨ THỊ BÍCH NGÀ

Tp.Hồ Chí Minh 29/06/2023

CHUNG CƯ HOPE GARDEN

GVHD: VŨ THỊ BÍCH NGÀ

LỜI CAM ĐOAN
Em xin cam đoan những nội dung trong đồ án là do em trực tiếp nghiên cứu, thực hiện dưới sự
hướng dẫn của cô TS. Vũ Thị Bích Ngà, nguyên trưởng ngành Xây Dựng, Trường Đại học Quốc
tế Hồng Bàng. Toàn bộ số liệu và kết quả tính toán trong đồ án là hoàn toàn trung thực.
Em xin cam đoan toàn bộ tài liệu tham khảo để áp dụng trong đồ án đều là các tài liệu khoa
học chính thống đã được các hội đồng khoa học thông qua.
Tp. Hồ Chí Minh, ngày 29 tháng 6 năm 2023
Sinh viên thực hiện

Lê Quang Hiếu

SVTH: LÊ QUANG HIẾU

MSSV: 19149252

Trang: i

CHUNG CƯ HOPE GARDEN

GVHD: VŨ THỊ BÍCH NGÀ

LỜI CẢM ƠN
Đồ án tốt nghiệp là một học phần không thể thiếu đối với sinh viên. Đặc biệt đối với sinh viên
chuyên ngành kỹ thuật thì đây xem như là một cơ hội để tổng hợp và nâng cao toàn bộ kiến
thức thu được trong 4 năm học trên ghế nhà trường.
Trong thời gian 14 tuần, với đề tài “CHUNG CƯ HOPE GARDEN” em có nhiệm vụ tìm hiểu
kiến trúc, thiết kế phần kết cấu và nền móng. Với sự hướng dẫn và chỉ bảo tận tình của cô
TS. VŨ THỊ BÍCH NGÀ đã giúp em hoàn thành đồ án này đúng thời hạn.
Đầu tiên, em xin gửi lời cảm ơn sâu sắc đến toàn thể thầy cô trường Đại Học Sư Phạm Kỹ
Thuật Thành Phố Hồ Chí Minh. Đặc biệt, toàn thể quý thầy cô khoa Xây Dựng đã hết lòng dạy
dỗ, cung cấp cho em những kiến thức quý báu trong suốt quá trình học tập và rèn luyện tại
trường, tạo điều kiện cho em tiếp xúc với thực tế để rút ngắn khoảng cách giữa lý thuyết và
thực tiễn, ngày càng nâng cao kiến thức, kỹ năng chuyên môn. Đó là tài sản quý giá nhất, là
hành trang để em bước vào đời.
Đặc biệt, em xin chân thành cảm ơn cô TS. VŨ THỊ BÍCH NGÀ – người đã tận tình chỉ bảo và
hướng dẫn em trong suốt quá trình làm đồ án tốt nghiệp. Cô đã định hướng cho em cách nhìn
nhận vấn đề và tìm hướng giải quyết vấn đề một cách tốt nhất.
Đồ án tốt nghiệp này là sản phẩm nghiên cứu đầu tiên của em, nên sẽ có nhiều thiếu sót kính
mong quý Thầy Cô sẽ tận tình chỉ bảo để em hoàn thiện hơn nguồn tri thức. Một lần nữa em
xin chân thành cảm ơn.
Tp. Hồ Chí Minh, ngày 29 tháng 6 năm 2023
Sinh viên thực hiện

Lê Quang Hiếu

SVTH: LÊ QUANG HIẾU

MSSV: 19149252

Trang: ii

CHUNG CƯ HOPE GARDE
...

...
ệu SB-92B có dung tích 6m3.
 Vì mặt bằng thi công cọc nhồi thường rất bẩn mà đường giao thông bên ngoài công trường
là đường phố nên bố trí trạm rửa xe cho tất cả các xe ra khỏi công trường. Công suất trạm
rửa xe phải đảm bảo để các xe đổ bê tông không phải chờ nhau. Ta bố trí cầu rửa xe ngay
cổng ra vào công trường hoặc trạm rửa xe sát cổng ra vào.
 Trình tự thi công cọc nhồi từ xa đến gần (tính từ cổng ra vào công trường) để đảm bảo xe
chở đất, chở bê tông không bị vướng vào các cọc đã thi công.

SVTH: LÊ QUANG HIẾU

MSSV: 19149252

Trang: 152

CHUNG CƯ HOPE GARDEN

GVHD: VŨ THỊ BÍCH NGÀ

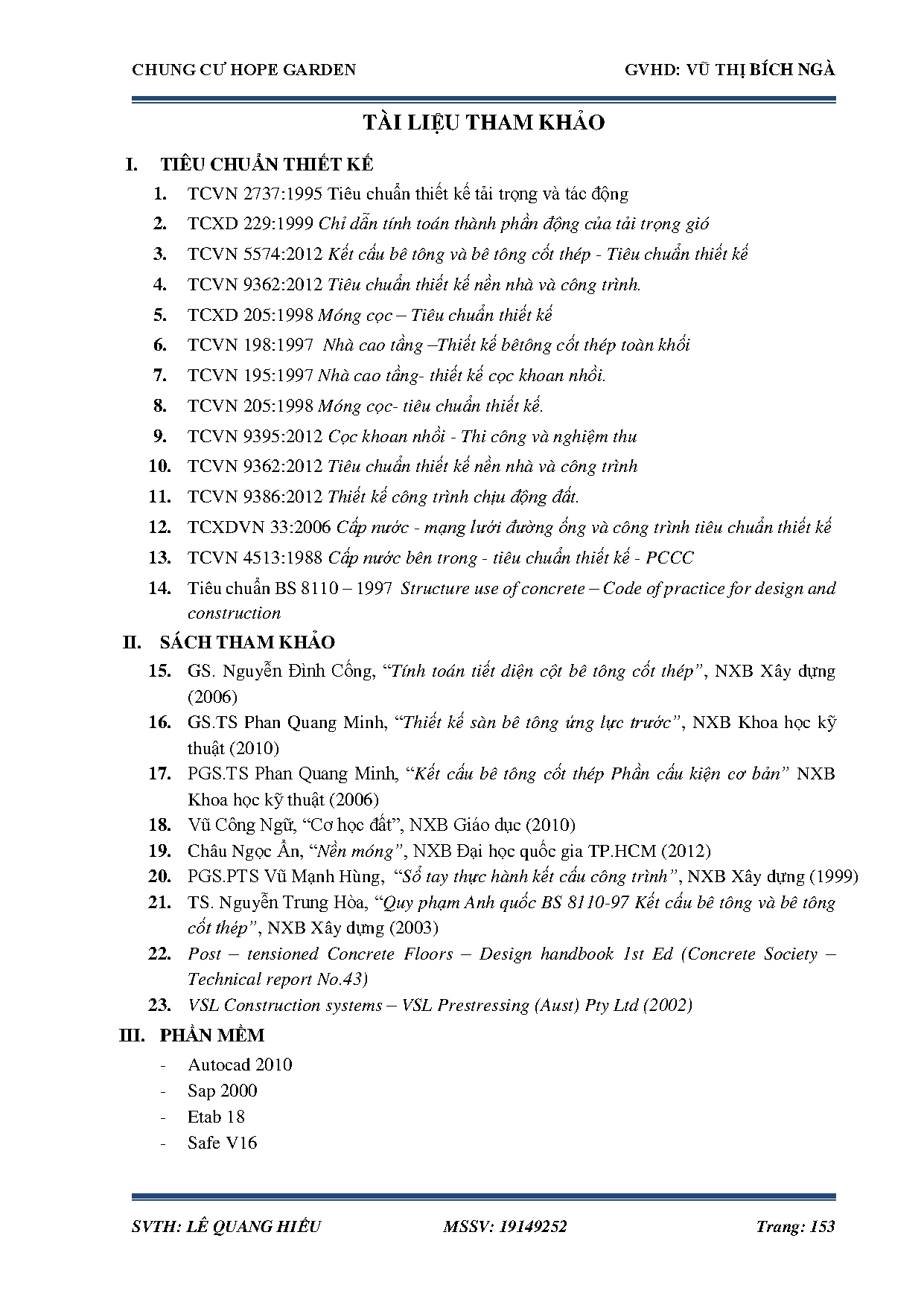

TÀI LIỆU THAM KHẢO
I.

TIÊU CHUẨN THIẾT KẾ
1.

TCVN 2737:1995 Tiêu chuẩn thiết kế tải trọng và tác động

2.

TCXD 229:1999 Chỉ dẫn tính toán thành phần động của tải trọng gió

3.

TCVN 5574:2012 Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế

4.

TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công trình.

5.

TCXD 205:1998 Móng cọc – Tiêu chuẩn thiết kế

6.

TCVN 198:1997 Nhà cao tầng –Thiết kế bêtông cốt thép toàn khối

7.

TCVN 195:1997 Nhà cao tầng- thiết kế cọc khoan nhồi.

8.

TCVN 205:1998 Móng cọc- tiêu chuẩn thiết kế.

9.

TCVN 9395:2012 Cọc khoan nhồi - Thi công và nghiệm thu

10. TCVN 9362:2012 Tiêu chuẩn thiết kế nền nhà và công trình
11. TCVN 9386:2012 Thiết kế công trình chịu động đất.
12. TCXDVN 33:2006 Cấp nước - mạng lưới đường ống và công trình tiêu chuẩn thiết kế
13. TCVN 4513:1988 Cấp nước bên trong - tiêu chuẩn thiết kế - PCCC
14. Tiêu chuẩn BS 8110 – 1997 Structure use of concrete – Code of practice for design and
construction
II. SÁCH THAM KHẢO
15. GS. Nguyễn Đình Cống, “Tính toán tiết diện cột bê tông cốt thép”, NXB Xây dựng
(2006)
16. GS.TS Phan Quang Minh, “Thiết kế sàn bê tông ứng lực trước”, NXB Khoa học kỹ
thuật (2010)
17. PGS.TS Phan Quang Minh, “Kết cấu bê tông cốt thép Phần cấu kiện cơ bản” NXB
Khoa học kỹ thuật (2006)
18. Vũ Công Ngữ, “Cơ học đất”, NXB Giáo dục (2010)
19. Châu Ngọc Ẩn, “Nền móng”, NXB Đại học quốc gia TP.HCM (2012)
20. PGS.PTS Vũ Mạnh Hùng, “Sổ tay thực hành kết cấu công trình”, NXB Xây dựng (1999)
21. TS. Nguyễn Trung Hòa, “Quy phạm Anh quốc BS 8110-97 Kết cấu bê tông và bê tông
cốt thép”, NXB Xây dựng (2003)
22. Post – tensioned Concrete Floors – Design handbook 1st Ed (Concrete Society –
Technical report No.43)
23. VSL Construction systems – VSL Prestressing (Aust) Pty Ltd (2002)
III. PHẦN MỀM
-

Autocad 2010
Sap 2000
Etab 18
Safe V16

SVTH: LÊ QUANG HIẾU

MSSV: 19149252

Trang: 153
