Đồ án tốt nghiệp - Chung cư Harmony quận 1 TP. Hồ Chí Minh

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

KHOÁ LUẬN TỐT NGHIỆP

GVHD: TS. NGÔ VIỆT DŨNG
SVTH: NGUYỄN TRỊNH VĨNH TUYÊN
MSSV: 19149358
KHÓA: 2019

Thành phố Hồ Chí Minh, tháng 5 năm 2024

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH

KHOÁ LUẬN TỐT NGHIỆP

GVHD: TS. NGÔ VIỆT DŨNG
SVTH: NGUYỄN TRỊNH VĨNH TUYÊN
MSSV: 19149358
KHÓA: 2019
Thành phố Hồ Chí Minh, tháng 5 năm 2024

ĐẠI HỌC SƯ PHẠM KỸ THUẬT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA

THÀNH PHỐ HỒ CHÍ MINH

VIỆT NAM
Độc lập – Tự do – Hạnh phúc.

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
HỌ VÀ TÊN SINH VIÊN: NGUYỄN TRỊNH VĨNH TUYÊN

MSSV: 19149358

NGÀNH: CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG
TÊN ĐỀ TÀI: CHUNG CƯ HARMONY QUẬN 1 TP. HỒ CHÍ MINH
HỌ VÀ TÊN GVHD: NGÔ VIỆT DŨNG
NHẬN XÉT:
1. Về nội dung đề tài &amp khối lượng thực hiện:
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
2. Ưu điểm:
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................
3. Khuyết điểm:
...........................................................................................................................................................
...........................................................................................................................................................
...........................................................................................................................................................

4. Đề nghị cho bảo vệ hay không?
...........................................................................................................................................................
........
...

...
4m

NGUYỄN TRỊNH VĨNH TUYÊN

19149358

Trang 173

GVHD: TS. NGÔ VIỆT DŨNG

KHÓA LUẬN TỐT NGHIỆP

Hình 8.22 Sơ đồ tính sườn đứng hệ cốp pha thành dầm
- Sườn đứng chịu tải trọng tập trung từ sườn ngang truyền vào
- Tải trọng tác dụng lên sườn đứng:

qsdtc = q tc  b = 5.288  0.4 = 2.12 ( kN/m 2 )
qsdtt = q tt  b = 6.784  0.4 = 2.71( kN/m 2 )
- Moment tác dụng lên sườn đứng: M max =

qsdtt l 2.71 0.4
=
= 0.542 ( kN.m )
2
2

- Kiểm tra giá trị sườn đứng:
+ Ứng suất tính toán:  =

(

M
0.542
=
= 45932 ( kN/m2 )
−5
W 1.18 10

)

(

)

+ Kiểm tra:  = 45932 kN/m 2  [ ] = 210000 kN/m 2 → Thỏa điều kiện bền

qtcl 4
2.12  0.44
=
= 0.09 10−4 ( m )
+ Tính toán độ võng: f =
8
−7
128EI 48  2.110  5.92 10
+ Kiểm tra: f = 0.09 10−4 ( m )  [ f ] =

l
0.4
=
= 110−3 ( m ) → Thỏa điều kiện độ võng
400 400

➢ Kiểm tra ty giằng:
tt
= 1.5Pttsd = 1.5  2.71 = 4.065 ( kN )
- Lực dọc trong ty giằng: Vmax

- Thép được chọn làm ty giằng: 12 với mác thép: CB300-V, Rs = 260MPa
- Kiểm tra ty giằng:

NGUYỄN TRỊNH VĨNH TUYÊN

19149358

Trang 174

GVHD: TS. NGÔ VIỆT DŨNG

KHÓA LUẬN TỐT NGHIỆP

(

+ Tiết diện mặt cắt ngang: As =  r 2 =   62 = 113.04 mm 2
+ Ứng suất trong ty giằng:  tt =

)

tt
Vmax
4.065 103
=
= 35.96 ( MPa )
A
113.04

+ Kiểm tra:  tt = 35.96 ( MPa )  [ ] = 260 ( MPa ) → Thỏa điều kiện bền

NGUYỄN TRỊNH VĨNH TUYÊN

19149358

Trang 175

GVHD: TS. NGÔ VIỆT DŨNG

KHÓA LUẬN TỐT NGHIỆP

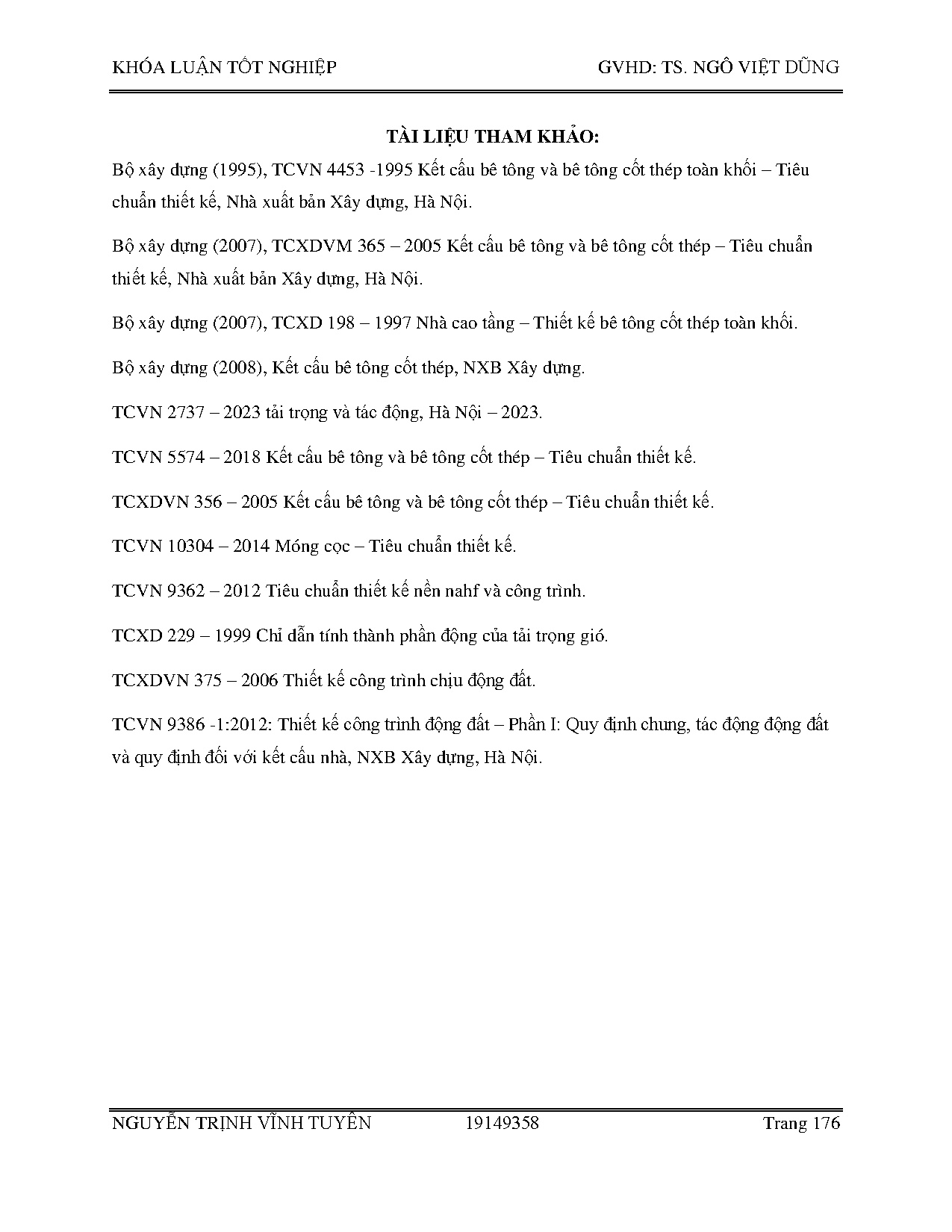

TÀI LIỆU THAM KHẢO:
Bộ xây dựng (1995), TCVN 4453 -1995 Kết cấu bê tông và bê tông cốt thép toàn khối – Tiêu
chuẩn thiết kế, Nhà xuất bản Xây dựng, Hà Nội.
Bộ xây dựng (2007), TCXDVM 365 – 2005 Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn
thiết kế, Nhà xuất bản Xây dựng, Hà Nội.
Bộ xây dựng (2007), TCXD 198 – 1997 Nhà cao tầng – Thiết kế bê tông cốt thép toàn khối.
Bộ xây dựng (2008), Kết cấu bê tông cốt thép, NXB Xây dựng.
TCVN 2737 – 2023 tải trọng và tác động, Hà Nội – 2023.
TCVN 5574 – 2018 Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
TCXDVN 356 – 2005 Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
TCVN 10304 – 2014 Móng cọc – Tiêu chuẩn thiết kế.
TCVN 9362 – 2012 Tiêu chuẩn thiết kế nền nahf và công trình.
TCXD 229 – 1999 Chỉ dẫn tính thành phần động của tải trọng gió.
TCXDVN 375 – 2006 Thiết kế công trình chịu động đất.
TCVN 9386 -1:2012: Thiết kế công trình động đất – Phần I: Quy định chung, tác động động đất
và quy định đối với kết cấu nhà, NXB Xây dựng, Hà Nội.
