BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
THÀNH PHỐ HỒ CHÍ MINH
-o0o-

ĐỒ ÁN TỐT NGHIỆP
ĐỀ TÀI:
CHUNG CƯ GOLDEN AGE

CNK :PGS.TS. NGUYỄN TRUNG KIÊN
GVHD :TS. TRẦN TUẤN KIỆT
SVTH :BÙI NGỌC ĐỨC
MSSV :13149033
LỚP
:139490A

Tp Hồ Chí Minh, Tháng 06/2017

TRƯỜNG ĐẠI HỌC SPKT TP HCM
KHOA XÂY DỰNG

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc

NHIỆM VỤ LUẬN VĂN TỐT NGHIỆP
Họ và tên sinh viên thực hiện: BÙI NGỌC ĐỨC
MSSV: 13149033
Ngành:
Xây dựng dân dụng và công nghiệp
Tên đề tài:
Chung cư GOLDEN AGE
1. Số liệu ban đầu
- Bản vẽ kiến trúc
- Hồ sơ địa chất
2. Nội dung các phần học lý thuyết và tính toán
a. Kiến trúc:
Sinh viên vẽ lại kiến trúc gồm: các mặt bằng, đứng và cắt.
b. Kết cấu:
Sinh viên tính các bộ phận chịu lực công trình:
- Sàn tầng điển hình (phương án sàn sườn toàn khối)
- Cầu thang bộ (cầu thang 2 vế)
- Tính khung trục D và khung trục 4( tính khung không gian)
c. Nền móng:
Sinh viên thực hiện:
- Thống kê địa chất
- Thiết kế 1 phương án móng ( móng cọc khoan nhồi và móng cọc ép BTCT)
So sánh các phương án móng và chọn phương án tối ưu nhất.
d. Thi công:
Sinh viên thực hiện tính toán:
- Khối lượng đất đào,máy móc và kỹ thuật thi công đào đất.
-Thiết kế tổng mặt bằng công trình ( kho bãi, nhà tạm…)
3. Thuyết minh và bản vẽ
- 1 bản thuyết minh, 1 bản phụ lục và 15 bản vẽ A1
4. Cán bộ hướng dẫn: TS.TRẦN TUẤN KIỆT
5. Ngày giao nhiệm vụ: 2/3/2017
6. Ngày hoàn thành nhiệm vụ: 26/6/2017
Tp .HCM, ngày …...tháng 6 năm 2017
Cán bộ hướng dẫn
Thông qua bộ môn

TS. TRẦN TUẤN KIỆT

SUMMARY OF THE GRADUATION PROJECT
Topic : GOLDEN AGE APARTMENT
1. Content theoretical and computational parts
 Architecture
 Reprodution of architetural drawings
 Structure
 Calculate and design the tyfical floor
 Calculate and design the staircase
 Make model, calculate and design the frame-wall
 Foundation
 Synthesis of geological data
 Design of bored pile foundation
2. Present and drawing
 1 present and 1 appendix
 15 drawing A1
3. Instructor
: Dr. TRAN TUAN KIET
4. Date of start of the task
: 02/03/2017
5. Date of completion of the task : 06/2017
HCMC, June 2017
Confirm of instructor
Confirm of faculty

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM

THÀNH PHỐ HỒ CHÍ MINH

Độc lập – Tự do – Hạnh Phúc

KHOA XÂY DỰNG

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên thực hiện: BÙI NGỌC ĐỨC

MSSV: 13149033

Ngành: Xây dựng dân dụng và công nghiệp
Tên đề tài
...

...
ờng
Thời gian thí nghiệm và chuẩn bị cấp phát
Số ngày dự trữ tối thiểu đề phòng bất trắc

7.2.2.1 Tính toán diên tích kho bãi chứa vât liêu.
Giả sử lượng vật liệu dự trữ và xây dựng trung bình (theo quy mô và tiến độ xây dựng
công trình từ phần mềm project) trên 1 ngày như bảng 8.1
Suy ra diện tích kho bãi cần bố trí.
102

F = Pdự trữ /pi : Pi là lượng vật liệu cho phép chứa trong 1 m2 theo Tiêu chuẩn thiết kế
kho bãi Việt Nam 2012
Bảng 7.1 Diện tích kho bãi cần bố trí.

Tên vật liệu

Đơn
vị

Khôí
lượng

Loại kho
bãi

Lượng
VL/(m2)

diện tích
(m2)

Đá

(m3)

120

Bãi lộ thiên

3

40

Cát vàng

(m3)

120

Bãi lộ thiên

3

40

Ximăng

Tấn

35

Kho kín

1.3

32

Gạch

Viên

50000

Bãi lộ thiên

700

80

Thép + xưởng

tấn

100

kho hở

4

180

ván khuôn + xưởng

(m3)

100

kho hở

Bãi gạch lát

Viên

1500

kho hở

90
40

40

7.2.2.2 Tính toán dân số công trường
Nhóm A : là nhóm công nhân xây dựng cơ bản trên công trường
Giả thiết A = 150 (Người)
Nhóm B : là nhóm công nhân làm việc trong các xưởng gia công
B= 25% A= 35(người)
Nhóm C : là nhóm cán bộ công nhân viên kỹ thuật.
C=(4-8)% (A+B)= (150+35)*8% = 15 (người)
Nhóm D : là nhóm cán bộ nhân viên hành chính quản trị.
D = 5%(A + B + C) = 5% ( l 5 0 + 35 + 15) = 10(N gười)
Nhóm E : là nhóm nhân viên phục vụ
E = 10%(A + B + C + D) = 0.1 * (150 + 30 + 1 5 + 1 0 ) = 21 (Người)
= Tống số cán bộ công nhân viên công trường là
N = 1.06*(A +B+ c + D + E) = 1,06.(150 + 3 5 + 1 5 + 10 + 21) = 250 (người)
Hệ số 1,06 là kể đến 2% công nhân đau ốm và 4% công nhân nghỉ phép.

103

7.2.2.3 Tính toán diên tích nhà tạm công trường
 Nhà tạm cho công nhân: số công nhân ở trong nhà tạm là
50%N = 0, 5*250 = 125 (người)
Tiêu chuẩn nhà ở 3m 2 /người = Diện tích nhà làm vi ệc: 125x3 =375(m 2 )
 Nhà làm việc cho nhân viên kỹ thuật và hành chính quản trị: lấy nhóm C và D làm căn
cứ. Tiêu chuẩn 4m 2 /người = Diện tích nhà làm vi ệc: 25x4 = 100 (m 2 )
 Phòng làm việc chỉ huy trưởng: 1 người với tiêu chuẩn là 16 m2
 Nhà tắm: tiêu chuẩn 25 người/1 phòng tắm 2,5 m2 = số phòng tắm là:

=250/2.5 = 10 (phòng) tổng diện tích nhà tắm là: 10x2,5 = 25 (m2)
 Nhà ăn: tiêu chuẩn 40 m2 cho 100 người = diện tích nhà ăn là:
250*40/100 = 100 (m2)
 Nhà vệ sinh: tiêu chuẩn 25 người/1 nhà vệ sinh rộng 2,5 m 2 = công
gồm 10 (nhà vệ sinh),tổng diện tích là 10x2,5 = 25 (m2)

trường

 Phòng y tế: tiêu chuẩn 0,04 m2/l người = diện tích phòng y tế
0.4*250 = 10 (m 2 ) chọn 20(m 2 )

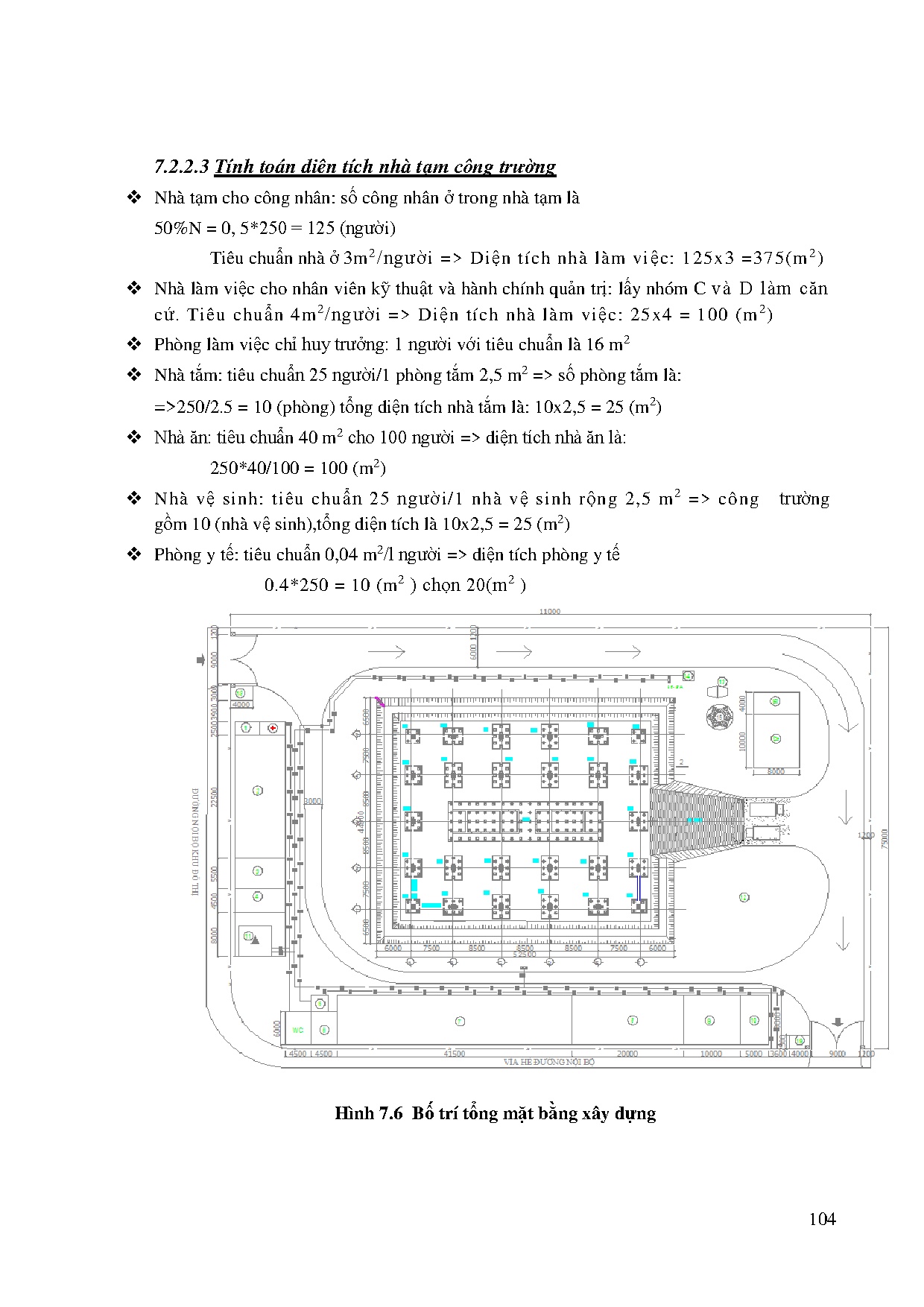

Hình 7.6 Bố trí tổng mặt bằng xây dựng

104
