Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật công trình xây dựng - Chung cư Gateway Thảo Điền - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	11.63 MB
Số trang	195
Ngành	CNKT công trình xây dựng

Lượt xem	36
Ngày đăng	04/01/2026

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***-Tp. Hồ Chí Minh, ngày 13 tháng 02 năm 2023
NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Huỳnh Công Sung

MSSV: 18149160

Ngành: CNKT Công trình Xây dựng

Lớp: 18149CL3B

Giảng viên hướng dẫn: TS. Nguyễn Minh Đức
Ngày nhận đề tài: 20/09/2022

ĐT:
Ngày nộp đề tài: 13/02/2023

1. Tên đề tài: Chung cư cao cấp Gateway Thảo Điền
Apartment
2. Các số liệu, tài liệu ban đầu: Bản vẽ kiến trúc, số liệu
kích thước nhịp và chiều cao công trình do GVHD chỉ
định.
3. Nội dung thực hiện đề tài: Thiết kế kết cấu cho công
trình qua sự hướng dẫn của GVHD, đưa ra các phương
án kết cấu và tính toán các phương án đó.
4. Sản phẩm: 1 cuốn thuyết minh về các tính toán cho
công trình, các bản vẽ A1 (kiến trúc + kết cấu), 1 đĩa CD
bao gồm các tài liệu và các file tính toán trong đồ án nộp
cho giáo viên.

TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT
NAM
Độc lập – Tự do – Hạnh Phúc
*******

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Huỳnh Công Sung

MSSV: 18149160

Ngành: CNKT Công trình Xây dựng
Tên đề tài: Chung cư cao cấp Gateway Thảo Điền Apartment
Họ và tên Giáo viên hướng dẫn: TS. Nguyễn Minh Đức
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:

.......................................................................................................................................
.......................................................................................................................................
2. Ưu điểm:

.......................................................................................................................................
.......................................................................................................................................
3. Khuyết điểm:

.......................................................................................................................................
.......................................................................................................................................
4. Đề nghị cho bảo vệ hay không

.......................................................................................................................................
5. Đánh giá loại:

................................................................................................................................
6. Điểm:……………….(Bằng chữ: ........
...

...
.75 + 2.8 = 33.9

Pcx = 1×1.2×103×33.9×1.8 = 73224kN
Pxt = 64185.57kN  Pcx = 73224kN

 Vậy thoả điều kiện chống xuyên thủng đài cọc.

Trang | 178

[ĐẠI HỌC SƯ PHẠM KĨ THUẬT TP.HCM]

ĐỒ ÁN TỐT NGHIỆP
KHÓA 2018-2022

Tính toán thép đài.
Sử dụng phần mềm Safe 2012 ta chia dãy Strip 2.75m theo phương x và 1m theo
phương y cho đài móng và chạy phần mềm để ra được momen theo 2 phương.
− Momen của đài cọc theo phương y-y.

Hình 7.25: Biểu đồ momen theo phương y MLT
− Momen của đài cọc theo phương x-x.

Hình 7.26: Biểu đồ momen theo phương x MLT

Trang | 179

ĐỒ ÁN TỐT NGHIỆP
KHÓA 2018-2022

[ĐẠI HỌC SƯ PHẠM KĨ THUẬT TP.HCM]

Bảng 7. 16 Tính cốt thép móng lõi thang
Phương
M
b
h
a
bố trí
(cm) (cm) (cm)
thép
(kN.m)
Phương
10201 100 200
2
X
Phương
4745.34 100 200
2
Y
Gối Y

2340.64

100

200

2

αm

ξ

As
(cm2)

Thép
chọn

0.179

0.199

199.8

Ø20a200

0.083

0.087

87.5

Ø22a200

0.041

0.042

42.2

Ø20a200

Trang | 180

[ĐẠI HỌC SƯ PHẠM KĨ THUẬT TP.HCM]

ĐỒ ÁN TỐT NGHIỆP
KHÓA 2018-2022

TÀI LIỆU THAM KHẢO
[1] TCVN 2737-1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây
Dựng - Hà Nội 1996.
[2] TCVN 229-1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo
TCVN 2737 : 1995 - NXB Xây Dựng - Hà Nội 1999.
[3] TCVN 5574-2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây
Dựng - Hà Nội 2012.
[4] TCVN 198-1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối NXB Xây Dựng - Hà Nội 1999.
[5] TCVN 9362-2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng
- Hà Nội 2012.
[6] TCVN 205-1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2002.
[7] TCVN 10304-2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà
Nội 2014.
[8] TCVN 195-1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng.
[9] TCVN 9386-2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội
2012.
[10] Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCVN
375 : 2006” - NXB Xây Dựng.
[11] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây
Dựng - Hà Nội 2009.
[12] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây
Dựng - Hà Nội 2008.

Trang | 181

[ĐẠI HỌC SƯ PHẠM KĨ THUẬT TP.HCM]

ĐỒ ÁN TỐT NGHIỆP
KHÓA 2018-2022

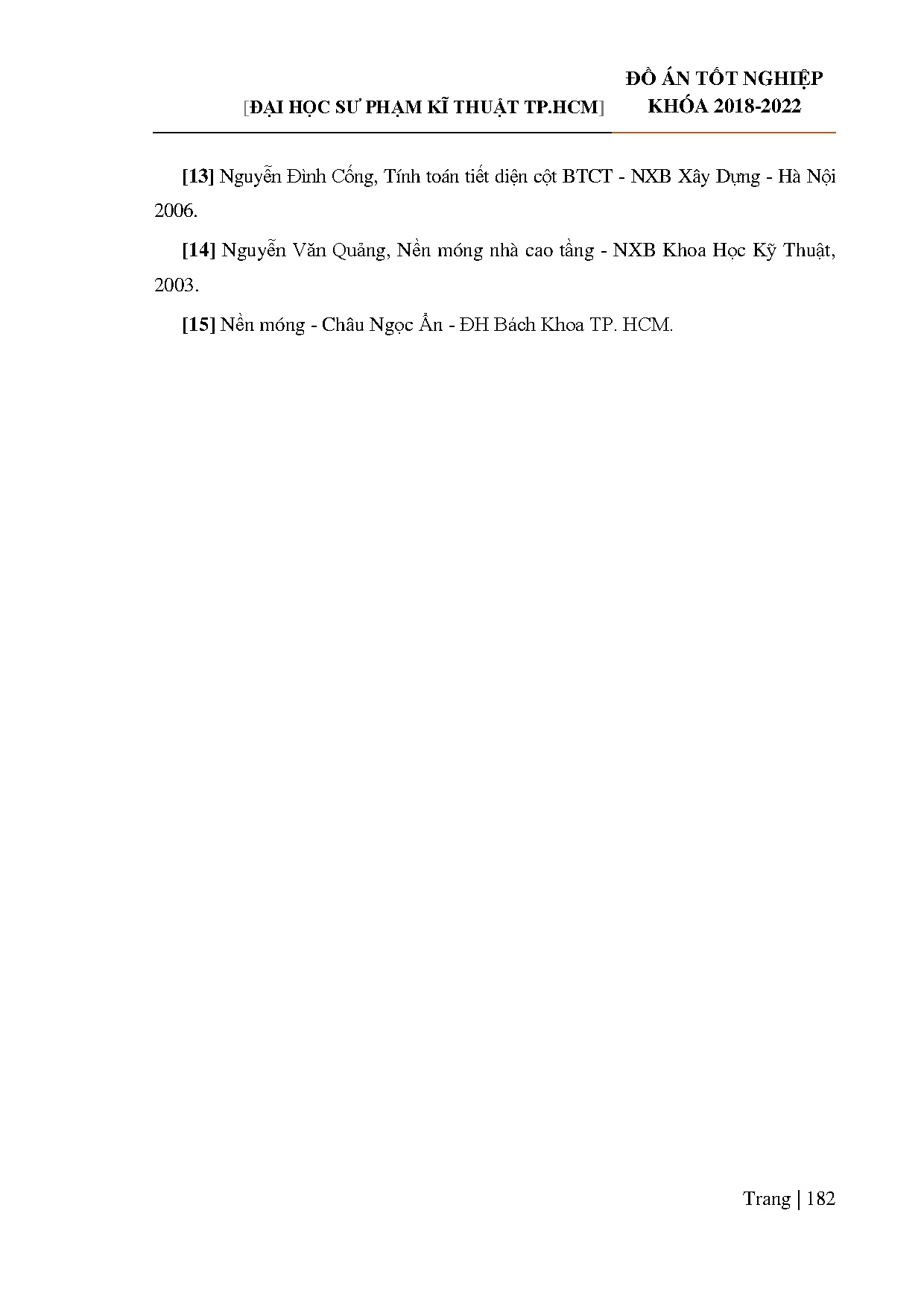

[13] Nguyễn Đình Cống, Tính toán tiết diện cột BTCT - NXB Xây Dựng - Hà Nội
2006.
[14] Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật,
2003.
[15] Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM.

Trang | 182
