BỘ GIÁO DỤC VÀ ĐÀO TẠO

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT
TP. HỒ CHÍ MINH
KHOA XÂY DỰNG
--

ĐỒ ÁN TỐT NGHIỆP
CHUNG CƯ ĐẤT PHƯƠNG NAM

GVHD : TS. Ngô Việt Dũng
SVTH

: Phạm Ngọc Nhất

MSSV : 20149051
Khóa

: 2020

Ngành : Công nghệ Kỹ Thuật công trình xây dựng

TP.HCM, ngày

tháng 12 năm 2024

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGÔ VIỆT DŨNG

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ
THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

CỘNG HÒA XÃ HỘI CHỦ NGHĨA
VIỆT NAM
Độc lập – Tự do – Hạnh phúc

NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Phạm Ngọc Nhất

MSSV: 20149051

Ngành: Công nghệ kỹ thuật công trình xây dựng
Khoa: Xây dựng
Tên đề tài: CHUNG CƯ ĐẤT PHƯƠNG NAM
Giảng viên hướng dẫn: TS. Ngô Việt Dũng
1. Nội dung đề tài và khối lượng thực hiện:
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
2. Ưu điểm:
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
3. Khuyết điểm:
......................................................................................................................................................
......................................................................................................................................................
......................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
......................................................................................................................................................
....
...

...

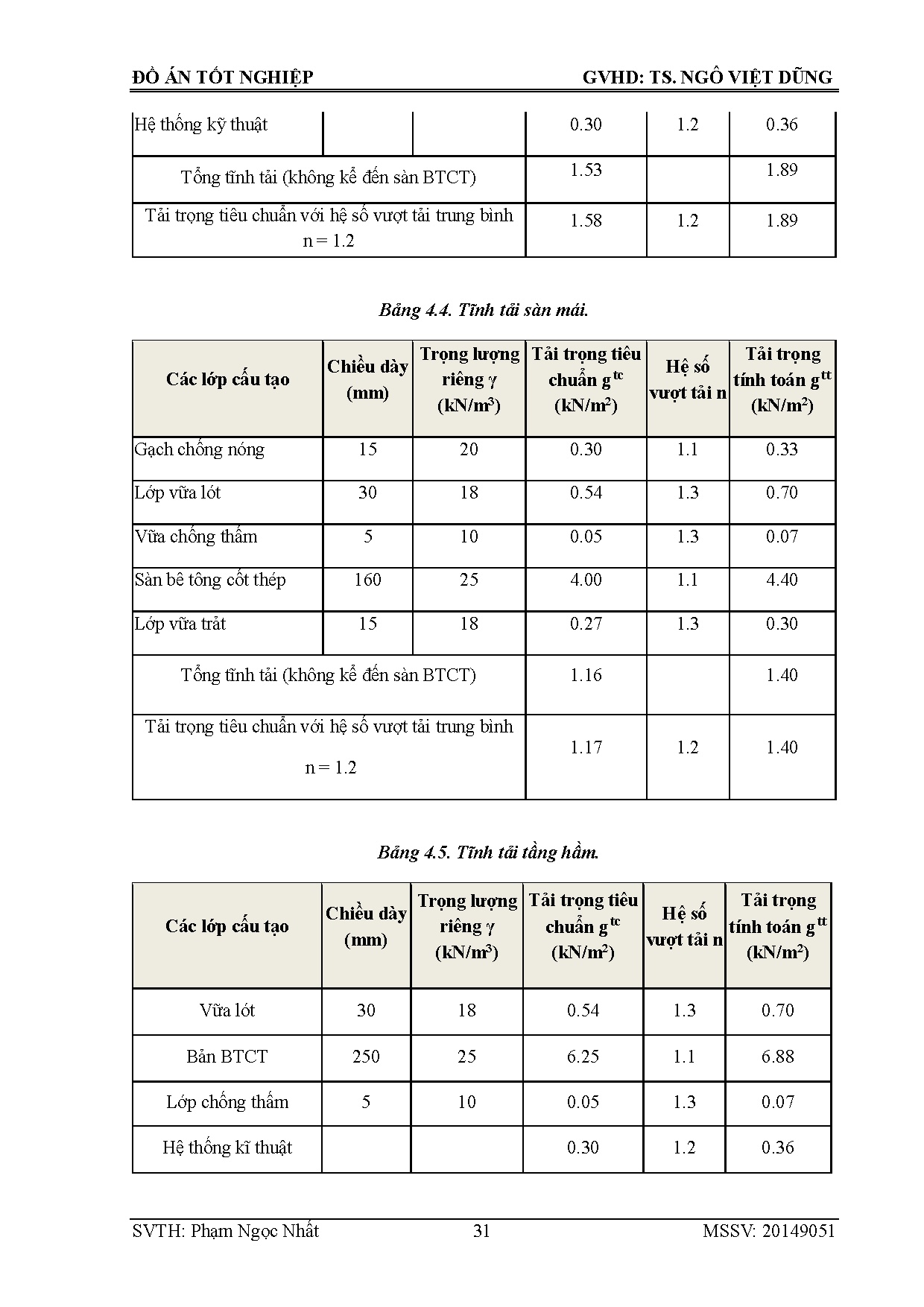

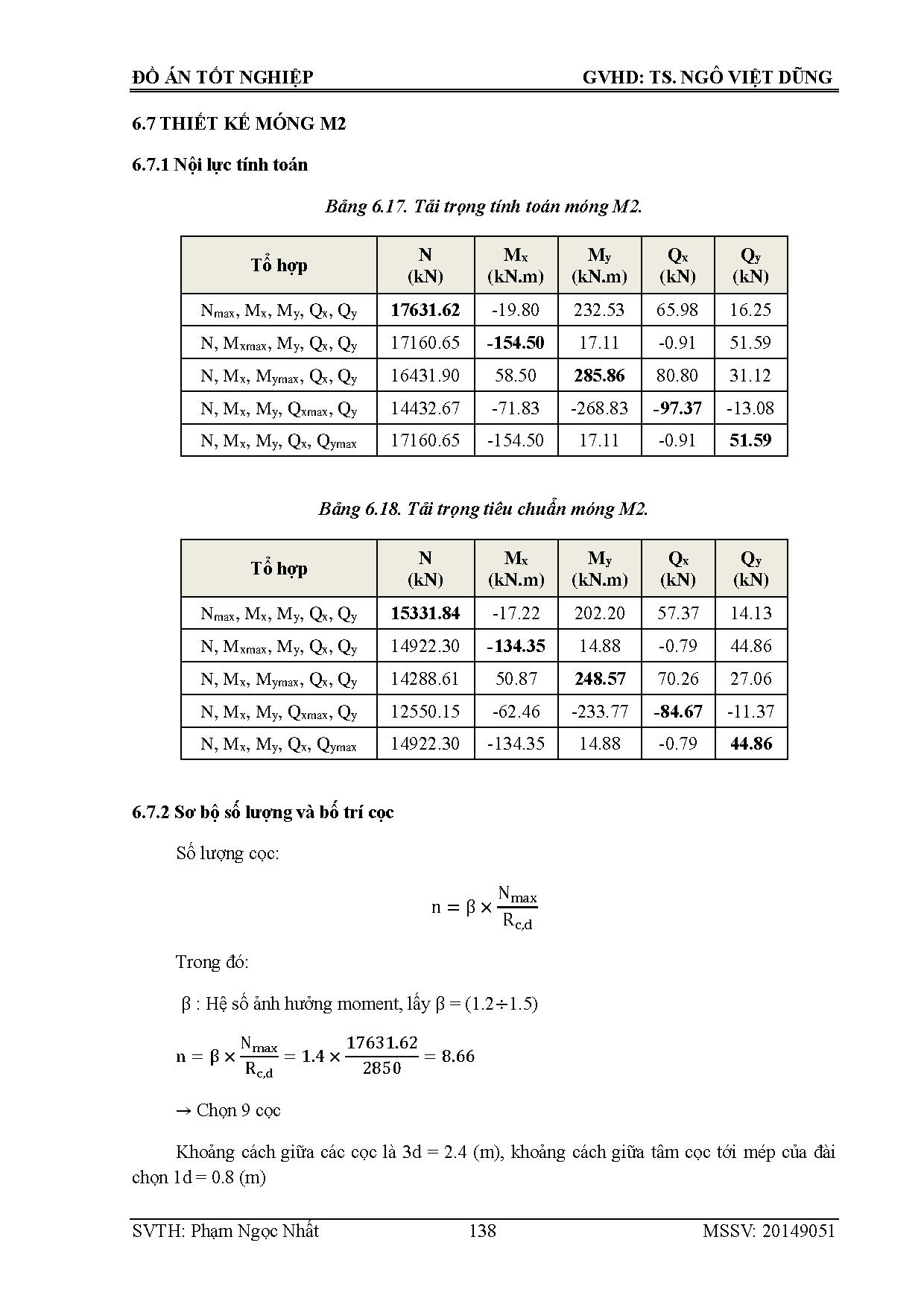

c gối tựa,
sườn đứng chịu tải tập trung do sườn ngang tác dụng dụng vào.
Tải trọng tác dụng:
- Tải trọng tiêu chuẩn: qtc = 4.41 × 1.2 = 5.29 (kN)
- Tải trọng tính toán: qtt = 5.42 × 1.2 = 6.49 (kN)

Hình 7.37. Sơ đồ tính sườn dưới đáy dầm.

Hình 7.38. Mô hình sườn dưới đáy dầm trong Etabs.

Hình 7.39. Biểu đồ moment và chuyển vị sườn dưới đáy dầm.
Kiểm tra điều kiện bền:
σ=

M
0.7656
=
= 129324 (kN⁄m2 ) ≤ [σ] = 210000 (kN/m2 )
−6
W 5.92 × 10

SVTH: Phạm Ngọc Nhất

190

MSSV: 20149051

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGÔ VIỆT DŨNG

⟹ Thỏa điều kiện bền
Kiểm tra điều kiện độ võng:
f = 0.37 (mm) ≤ [f] =

l
1000
=
= 2.5 (mm)
400
400

⟹ Thỏa điều kiện độ võng.
7.5.2.4 Tính toán cây chống đáy dầm

Hình 7.40. Phản lực gối tựa thanh chống đáy dầm.

Ta có: [N] = [σ] × F = 2.1×105×2.95×10-4 = 61.95 (kN)
Trong đó:
- Ứng suất cho phép: [σ] = 2.1×105 (kN/m2)
- Tiết diện thanh chống:
0.0492 (0.049 − 2 × 0.002)2
F =π×(
−
) = 2.95 × 10−4 (m2 )
4
4
N = 12.59 (kN) ≤ [N] = 61.95 (kN)
⟹ Thanh chống đủ khả năng chịu lực.

SVTH: Phạm Ngọc Nhất

191

MSSV: 20149051

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGÔ VIỆT DŨNG

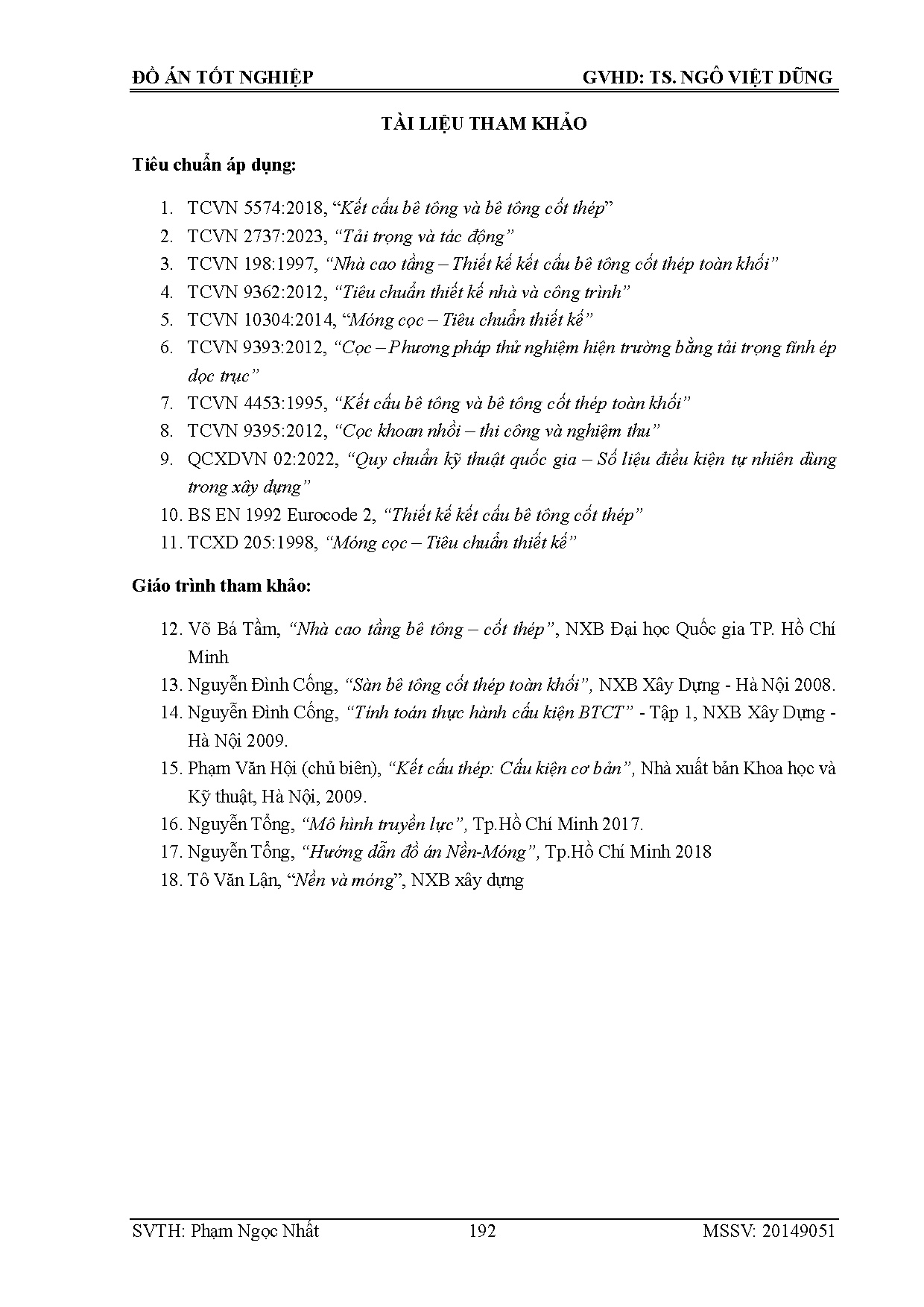

TÀI LIỆU THAM KHẢO

Tiêu chuẩn áp dụng:
1.
2.
3.
4.
5.
6.

TCVN 5574:2018, “Kết cấu bê tông và bê tông cốt thép”
TCVN 2737:2023, “Tải trọng và tác động”
TCVN 198:1997, “Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối”
TCVN 9362:2012, “Tiêu chuẩn thiết kế nhà và công trình”
TCVN 10304:2014, “Móng cọc – Tiêu chuẩn thiết kế”
TCVN 9393:2012, “Cọc – Phương pháp thử nghiệm hiện trường bằng tải trọng tĩnh ép
dọc trục”

7. TCVN 4453:1995, “Kết cấu bê tông và bê tông cốt thép toàn khối”
8. TCVN 9395:2012, “Cọc khoan nhồi – thi công và nghiệm thu”
9. QCXDVN 02:2022, “Quy chuẩn kỹ thuật quốc gia – Số liệu điều kiện tự nhiên dùng
trong xây dựng”
10. BS EN 1992 Eurocode 2, “Thiết kế kết cấu bê tông cốt thép”
11. TCXD 205:1998, “Móng cọc – Tiêu chuẩn thiết kế”
Giáo trình tham khảo:
12. Võ Bá Tầm, “Nhà cao tầng bê tông – cốt thép”, NXB Đại học Quốc gia TP. Hồ Chí
Minh
13. Nguyễn Đình Cống, “Sàn bê tông cốt thép toàn khối”, NXB Xây Dựng - Hà Nội 2008.
14. Nguyễn Đình Cống, “Tính toán thực hành cấu kiện BTCT” - Tập 1, NXB Xây Dựng Hà Nội 2009.
15. Phạm Văn Hội (chủ biên), “Kết cấu thép: Cấu kiện cơ bản”, Nhà xuất bản Khoa học và
Kỹ thuật, Hà Nội, 2009.
16. Nguyễn Tổng, “Mô hình truyền lực”, Tp.Hồ Chí Minh 2017.
17. Nguyễn Tổng, “Hướng dẫn đồ án Nền-Móng”, Tp.Hồ Chí Minh 2018
18. Tô Văn Lận, “Nền và móng”, NXB xây dựng
