ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
CHUNG CƯ D2CT2 TÂY NAM

ĐỒ ÁN TỐT NGHIỆP KSXD KHÓA 2020-2024
SVTH:DƯƠNG VĂN THẢO

Lời cảm ơn
Lời đầu tiên em xin chân thành cảm ơn tất cả thầy cô trường Đại học Sư phạm Kỹ
thuật TP HCM nói chung và thầy cô Khoa Xây dựng nói riêng dã dạy bảo em trong
bốn năm học vừa qua. Những kiến thức mà thầy cô truyền đạt là một hành trang không
thể thiếu trong quá trình nghề nghiệp của em sau này.
Đồ án tốt nghiệp kết thúc quá trình học tập ở trường đại học, đồng thời mở ra trước
mắt chúng em một hướng đi mới vào cuộc sống trong tương lai. Quá trình làm luận
văn giúp chúng em tổng hợp được nhiều kiến thức đã học trong các học kỳ trước và
thu thập, bổ sung thêm những kiến thức mới, qua đó rèn luyện khả năng tính toán, khả
năng nghiên cứu và giải quyết vấn đề có thể phát sinh trong thực tế, bên cạnh đó còn là
những kinh nghiệm quý báu hỗ trợ chúng em rất nhiều trong thực tế sau này.
Trong khoảng thời gian thực hiện đồ án tốt nghiệp, em đã nhận được sự giúp đỡ tận
tình của thầy Trần Văn Thiên. Thầy đã luôn tận tình hướng dẫn em, trả lời mọi câu
hỏi thắc mắc của em về đồ án giúp em có cái nhìn đúng đắn, khái quát hơn về việc
thiết kế, tiếp cận với những phần mềm, những phương pháp tính toán quan trọng cần
thiết cho một người kỹ sư Xây dựng. Đó là một kinh nghiệm quý báu cho bản thân em
sau này. Cảm ơn gia đình và cô dì chú bác đã chăm lo cho em học hành để có được cơ
hội học tập trong suốt 4 năm qua. Và cuối cùng tôi xin cảm ơn bạn bè trong lớp, những
người luôn sát cánh cùng tôi trong suốt những năm học vừa qua. Cảm ơn các bạn đã
cùng hợp tác trao đổi, thảo luận và đóng góp ý kiến để giúp cho quá trình làm đồ án
của tôi được hoàn thành.
Mặc dù đã cố gắng hết sức nhưng do kiến thức và kinh nghiệm còn hạn chế, do đó đồ
án tốt nghiệp của em không thể tránh khỏi những sai sót, kính mong nhận được sự chỉ
dẫn của quý thầy cô để em củng cố hoàn thiện kiến thức của mình hơn.
Cuối cùng em xin chúc quý thầy cô thành công và luôn dồi dào sức khỏe để có thể tiếp
tục sự nghiệp truyền đạt kiến thức cho thế hệ sau.
Thành phố Hồ Chí Minh, ngày tháng năm 2024

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
GVHD KẾT CẤU: TRẦN VĂN THIÊN

Trang 0

ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
CHUNG CƯ D2CT2 TÂY NAM

ĐỒ ÁN TỐT NGHIỆP KSXD KHÓA 2020-2024
SVTH:DƯƠNG VĂN THẢO

….***….

Tp. Hồ Chí Minh, ngày- tháng- năm 2023

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Dương Văn Thảo
Ngành: Công nghệ kỹ thuật công trình xây dựng
Giả
...

...
tính theo công thức
 Cốt thép CB400-V: R  0.533, R  0.39
M
 Tính:  m 
   1  1  2 m , Với b3  0.85
 b3R b bh o2

GVHD KẾT CẤU: TRẦN VĂN THIÊN

Trang 174

ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
CHUNG CƯ D2CT2 TÂY NAM

ĐỒ ÁN TỐT NGHIỆP KSXD KHÓA 2020-2024
SVTH:DƯƠNG VĂN THẢO

 m   R  0.39
   R  0.533

 Kiểm tra điều kiện: 

 Diện tích cốt thép dọc cần thiết: A s  

 b R b bh o
, với b  0.85
Rs

 Hàm lượng thép với cốt thép CB400-V
AS
R
17
 min  0.1%   s 
 100%   max   R b  100  0.533 
 100  2.6%
b  h0
Rs
350
A
 Theo mục 10.3.3.1 TCVN 5574:2018  min   s  s  100%  0.1%
bh 0
Sinh viên tính toán thép đài móng dùng phần mềm SAFE , vẽ dãy strip 1m để
tính toán thép như sàn và có kết quả sau :

Hình 7.12:Biểu đồ moment xuất từ Safe
Bảng 7.24:Bảng tính toán thép đài cọc lõi thang
Mmax

b

h

a

h0

(kN.m)

(mm)

(mm)

(mm)

(mm)

M+-X DƯỚI

3622.4

1000

3000

150

2860

0.031

M+-Y DƯỚI

5512.5

1000

3000

120

2880

M X TRÊN

662.7

1000

3000

70

M YTRÊN

474.5

1000

3000

50

Phương bố trí
thép

GVHD KẾT CẤU: TRẦN VĂN THIÊN

am

x

C.thép tính

C.thép chọn

As (mm2)

Ø

a

0.031

3689.3

28

180

0.046

0.047

5600.7

32

150

2860

0.006

0.006

663.9

20

450

2880

0.004

0.004

471.6

20

450

Trang 175

ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
CHUNG CƯ D2CT2 TÂY NAM

ĐỒ ÁN TỐT NGHIỆP KSXD KHÓA 2020-2024
SVTH:DƯƠNG VĂN THẢO

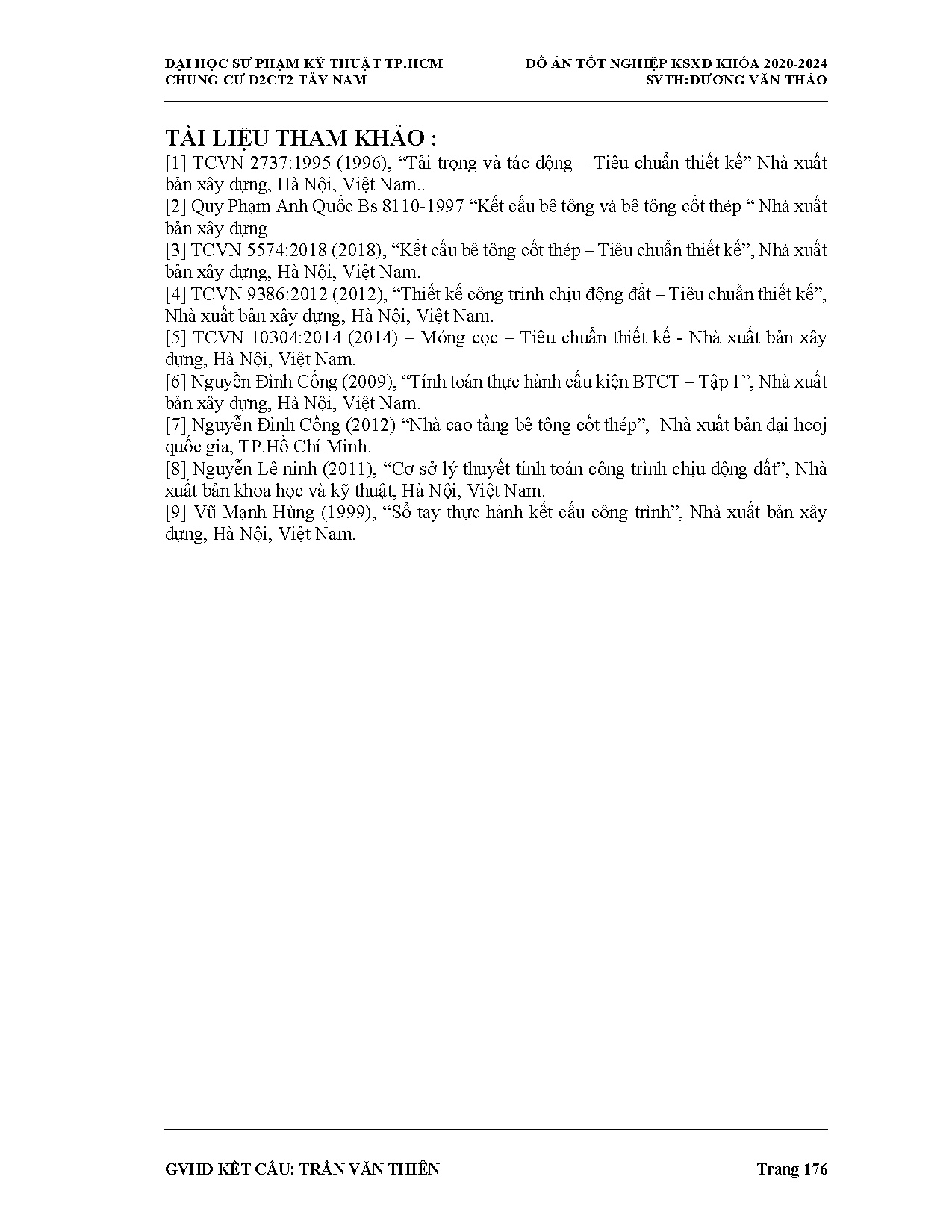

TÀI LIỆU THAM KHẢO :
[1] TCVN 2737:1995 (1996), “Tải trọng và tác động – Tiêu chuẩn thiết kế” Nhà xuất
bản xây dựng, Hà Nội, Việt Nam..
[2] Quy Phạm Anh Quốc Bs 8110-1997 “Kết cấu bê tông và bê tông cốt thép “ Nhà xuất
bản xây dựng
[3] TCVN 5574:2018 (2018), “Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế”, Nhà xuất
bản xây dựng, Hà Nội, Việt Nam.
[4] TCVN 9386:2012 (2012), “Thiết kế công trình chịu động đất – Tiêu chuẩn thiết kế”,
Nhà xuất bản xây dựng, Hà Nội, Việt Nam.
[5] TCVN 10304:2014 (2014) – Móng cọc – Tiêu chuẩn thiết kế - Nhà xuất bản xây
dựng, Hà Nội, Việt Nam.
[6] Nguyễn Đình Cống (2009), “Tính toán thực hành cấu kiện BTCT – Tập 1”, Nhà xuất
bản xây dựng, Hà Nội, Việt Nam.
[7] Nguyễn Đình Cống (2012) “Nhà cao tầng bê tông cốt thép”, Nhà xuất bản đại hcoj
quốc gia, TP.Hồ Chí Minh.
[8] Nguyễn Lê ninh (2011), “Cơ sở lý thuyết tính toán công trình chịu động đất”, Nhà
xuất bản khoa học và kỹ thuật, Hà Nội, Việt Nam.
[9] Vũ Mạnh Hùng (1999), “Sổ tay thực hành kết cấu công trình”, Nhà xuất bản xây
dựng, Hà Nội, Việt Nam.
