Đồ án tốt nghiệp ngành Công nghệ Kỹ thuật công trình xây dựng - Chung cư D101 - Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh (HCMUTE)

Định dạng	PDF
Dung lượng	7.77 MB
Số trang	190
Ngành	CNKT công trình xây dựng

Lượt xem	39
Ngày đăng	04/01/2026

BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH


ĐỒ ÁN TỐT NGHIỆP
CÔNG TRÌNH: CHUNG CƯ D101

GVHD: Th.S. Nguyễn Văn Khoa
GVPB: T.S. Lê Trung Kiên
SVTH: Nguyễn Minh Tường
MSSV: 19149359

TP. Hồ Chí Minh, tháng 07 năm 2023

MỤC LỤC
CHƯƠNG 1. TỔNG QUAN VỀ GIẢI PHÁP KIẾN TRÚC ................................................ 2
1.1. GIỚI THIỆU VỀ CÔNG TRÌNH .................................................................................... 2
1.1.1. QUY MÔ CÔNG TRÌNH ............................................................................................................................. 2
1.1.2. CAO ĐỘ CÁC TẦNG .................................................................................................................................. 3

1.2. GIẢI PHÁP KIẾN TRÚC ................................................................................................ 3
1.2.1. MẶT BẰNG VÀ PHÂN KHU CHỨC NĂNG ............................................................................................. 3
1.2.2. HÌNH KHỐI – MẶT ĐỨNG ........................................................................................................................ 4
1.2.3. HỆ THỐNG GIAO THÔNG ........................................................................................................................ 4

1.3. GIẢI PHÁP KỸ THUẬT .................................................................................................. 4
1.3.1. HỆ THỐNG ĐIỆN ........................................................................................................................................ 4
1.3.2. HỆ THỐNG NƯỚC ...................................................................................................................................... 5
1.3.3. THÔNG GIÓ CHIẾU SÁNG ........................................................................................................................ 5
1.3.4. PHÒNG CHÁY THOÁT HIỂM ................................................................................................................... 5

CHƯƠNG 2. TỔNG QUAN VỀ KẾT CẤU CÔNG TRÌNH ............................................... 7
2.1. GIẢI PHÁP KẾT CẤU ..................................................................................................... 7
2.2. VẬT LIỆU SỬ DỤNG ...................................................................................................... 7
2.3. SƠ BỘ KÍCH THƯỚC TIẾT DIỆN KẾT CẤU ......
...

...
(m)
400

Vậy thoả điều kiện độ võng.
GVHD: ThS. NGUYỄN VĂN KHOA

SVTH: NGUYỄN MINH TƯỜNG
- 170 -

MSSV: 19149359

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT TP.HCM

ĐỒ ÁN TỐT NGHIỆP

9.9.3.3. Kiểm tra sườn đứng

Hình 9.21. Sơ đồ tính sườn đứng của cốp pha dầm
- Sườn ngang chịu tải trọng tập trung từ sườn ngang truyền vào.
- Tải trọng tác dụng lên sườn đứng:
qsd
tc = q tc  b = 5.88(kN / m)
qsttt = q tt  b = 7.64(kN / m)

- Moment tác dụng lên sườn dưới: M =

qsdtt lst 7.64  0.25
=
= 0.86(kN.m)
2
2

- Giá trị kiểm tra sườn dưới:
+ Kiểm tra sườn dưới: tt =

M
0.86
=
= 94091.9(kN / m 2 )
−6
W 2  4.57 10

+ Kiểm tra giá trị ứng suất:  tt = 94091.9(kN / m 2 )  [] = 210000(kN / m 2 )
Vậy thoả điều kiện bền.

qsdtc l3
5.88  0.53
=
= 6.4  10−4 (m)
+ Tính toán độ võng: f =
8
−7
48EI 48  2.110  2 1.14 10
+ Kiểm tra giá trị độ võng: f = 6.4 10−4 (m)  [f ] =

0.5
= 1.25 10−3 (m)
400

Vậy thoả điều kiện độ võng.

9.9.3.4. Kiểm tra ty giằng
tt
- Lực dọc trong ty giằng: Vmax
= 1.5Ptt = 1.5  7.64 = 11.46(kN)

- Thép được chọn làm ty giằng: ∅12
- Mác thép: CB300-V, Rs = 260 (MPa)
- Kiểm tra giá trị ty giằng:
+ Tiết diện mặt cắt ngang: As = πr2 = π×62 = 113.04 (mm2)
tt
Vmax
8.79 103
= 11.46 
= 101.35(MPa)
+ Ứng suất trong ty giằng: tt =
A
113.04

GVHD: ThS. NGUYỄN VĂN KHOA

SVTH: NGUYỄN MINH TƯỜNG
- 171 -

MSSV: 19149359

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT TP.HCM

ĐỒ ÁN TỐT NGHIỆP

+ Kiểm tra giá trị ứng suất:  tt = 101.35(MPa)  [] = 260(MPa)
Vậy thoả điều kiện bền.

GVHD: ThS. NGUYỄN VĂN KHOA

SVTH: NGUYỄN MINH TƯỜNG
- 172 -

MSSV: 19149359

TRƯỜNG ĐH SƯ PHẠM KỸ THUẬT TP.HCM

ĐỒ ÁN TỐT NGHIỆP

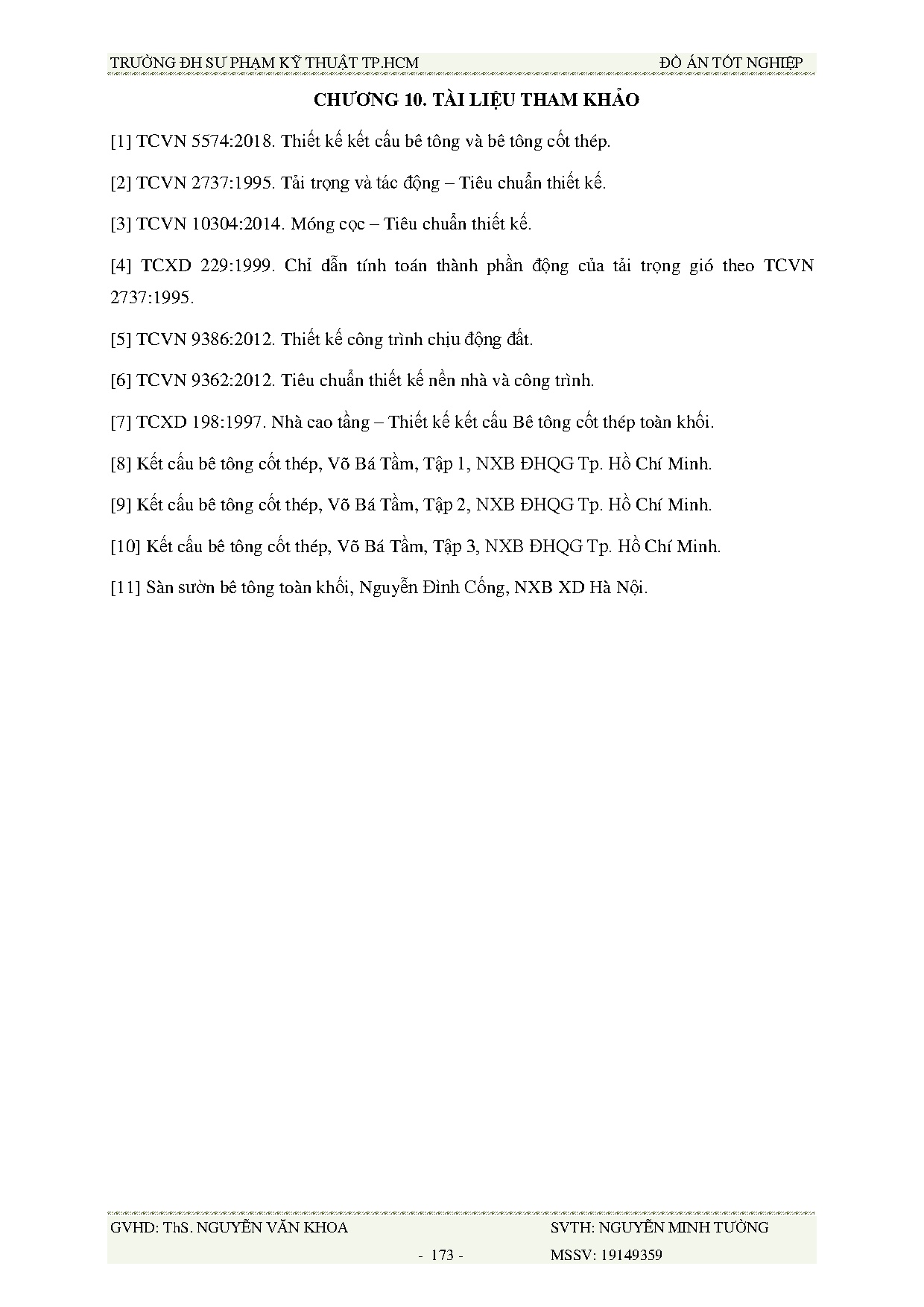

CHƯƠNG 10. TÀI LIỆU THAM KHẢO
[1] TCVN 5574:2018. Thiết kế kết cấu bê tông và bê tông cốt thép.
[2] TCVN 2737:1995. Tải trọng và tác động – Tiêu chuẩn thiết kế.
[3] TCVN 10304:2014. Móng cọc – Tiêu chuẩn thiết kế.
[4] TCXD 229:1999. Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN
2737:1995.
[5] TCVN 9386:2012. Thiết kế công trình chịu động đất.
[6] TCVN 9362:2012. Tiêu chuẩn thiết kế nền nhà và công trình.
[7] TCXD 198:1997. Nhà cao tầng – Thiết kế kết cấu Bê tông cốt thép toàn khối.
[8] Kết cấu bê tông cốt thép, Võ Bá Tầm, Tập 1, NXB ĐHQG Tp. Hồ Chí Minh.
[9] Kết cấu bê tông cốt thép, Võ Bá Tầm, Tập 2, NXB ĐHQG Tp. Hồ Chí Minh.
[10] Kết cấu bê tông cốt thép, Võ Bá Tầm, Tập 3, NXB ĐHQG Tp. Hồ Chí Minh.
[11] Sàn sườn bê tông toàn khối, Nguyễn Đình Cống, NXB XD Hà Nội.

GVHD: ThS. NGUYỄN VĂN KHOA

SVTH: NGUYỄN MINH TƯỜNG
- 173 -

MSSV: 19149359
