BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA XÂY DỰNG

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ CT3 – TÂN PHÁT

GVHD

: ThS. NGUYỄN NGỌC DƯƠNG

SVTH

: NGUYỄN THÀNH TUẤN

MSSV

: 13149200

Khóa

: 2013

TP Hồ Chí Minh, 11 tháng1 năm 2018

BẢNG NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN

Sinh viên: NGUYỄN THÀNH TUẤN

MSSV: 13149200

Khoa:

XÂY DỰNG

Ngành:

CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG

Tên đề tài: CHUNG CƯ CT3 – TÂN PHÁT
GVHD:

ThS. NGUYỄN NGỌC DƯƠNG

NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
...........................................................................................................................................................
...........................................................................................................................................................
2. Ưu điểm:
...........................................................................................................................................................
...........................................................................................................................................................
3. Khuyết điểm:
...........................................................................................................................................................
...........................................................................................................................................................
4. Đề nghị cho bảo vệ hay không?
...........................................................................................................................................................
5. Đánh giá loại:
...........................................................................................................................................................
6. Điểm:……………….(Bằng chữ: ................................................................................................ )
TPHCM, ngày

tháng

Giáo viên hướng dẫn
(Ký &amp ghi rõ họ tên)

năm 20…

BẢNG NHẬN XÉT CỦA GIÁO VIÊN PHẢN BIỆN

Sinh viên: NGUYỄN THÀNH TUẤN

MSSV: 13149200

Khoa:

XÂY DỰNG

Ngành:

CÔNG NGHỆ KỸ THUẬT CÔNG TRÌNH XÂY DỰNG

Tên đề tài: CHUNG CƯ CT3 – TÂN PHÁT
GVHD:

ThS. NGUYỄN NGỌC DƯƠNG

NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện:
.................................................................................................................................................
...

...

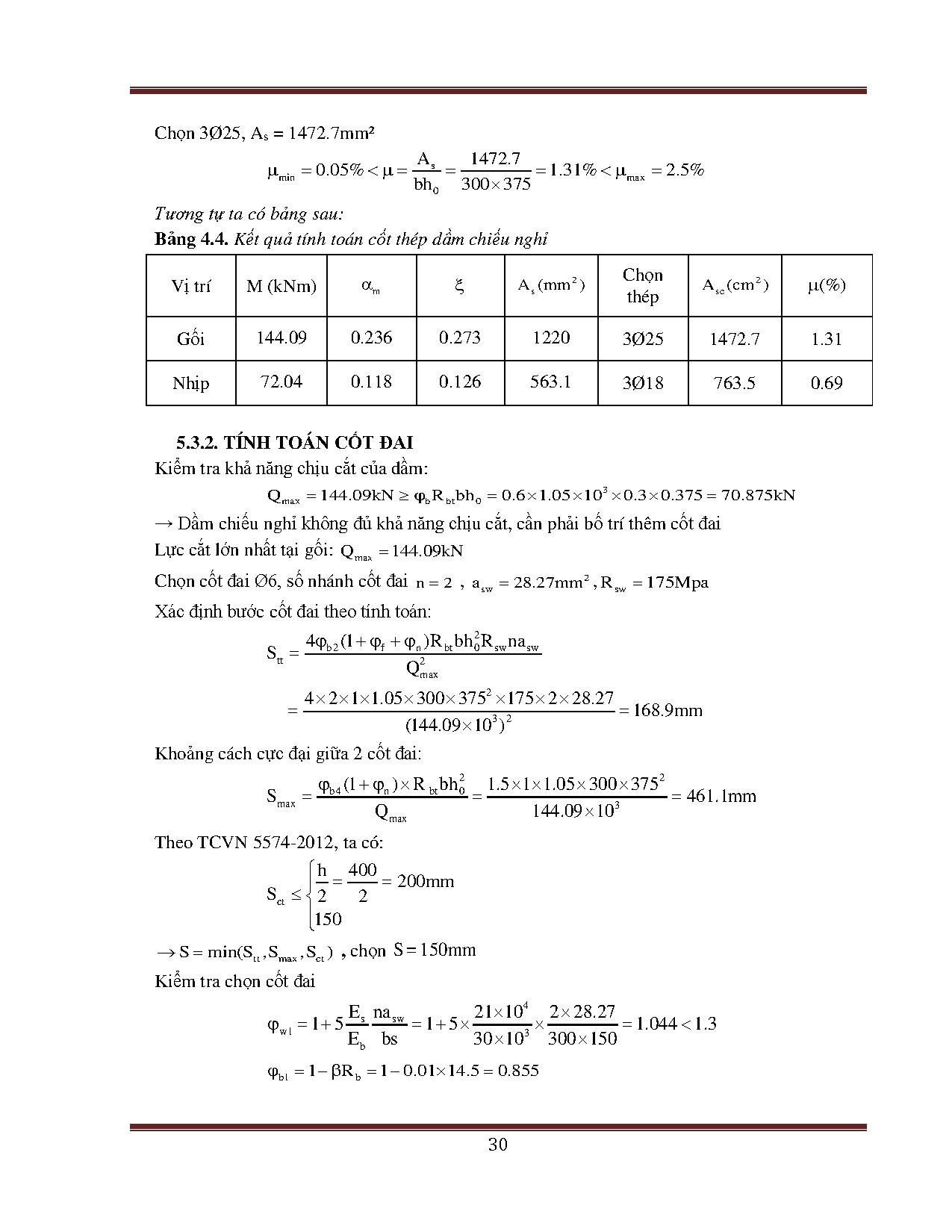

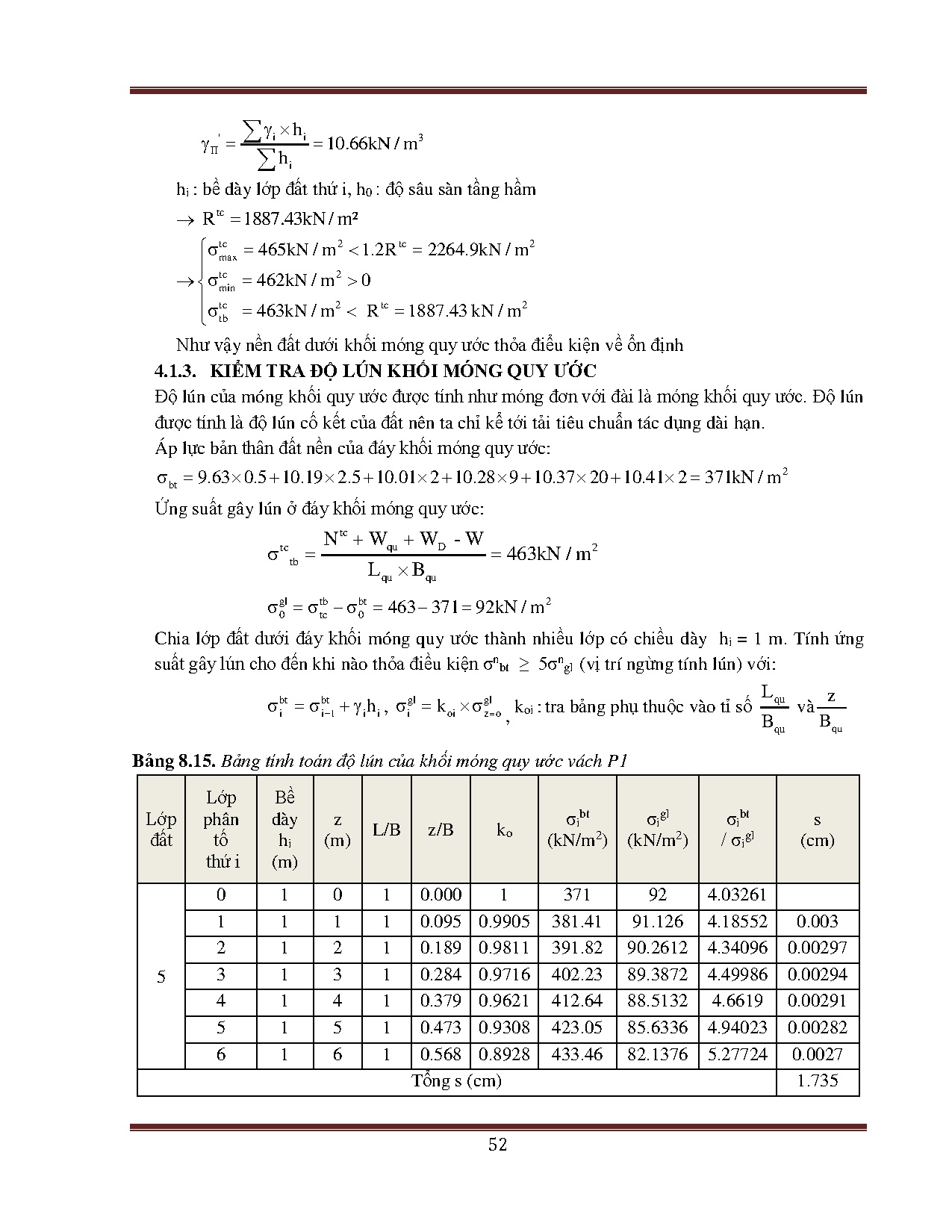

CẤU ĐÀI MÓNG
4.4.4.1. KIỂM TRA CHỌC THỦNG ĐÀI MÓNG

Hình 8.13. Mặt bên tháp thủng vách lõi thang
Ta có:
Lực chống thủng theo phương cạnh của tháp thủng:
h2
 (2.8  8.5)  2  (4.2  9.8)  2 
Fcx  R bt u m 0  11.7 103  

c
2



(2  0.15)
2
 61206kN
0.65

Lực gây xuyên thủng là phản lực đầu cọc của những cọc không nằm trong tháp thủng
Fxt  1548.59  2133.12  2717.64  1549.82  2134.35  ...  2718.87  29872.9kN
Do đó Fxt  Fcx (thỏa điều kiện thủng hạn chế)

72

4.4.4.2. KIỂM TRA PHẢN LỰC ĐẦU CỌC, MOMENT TRONG ĐÀI CỌC
Ta có:
Pmax = 2718.87kN Rc,d = 2787.1kN
(đối với đài có số lượng cọc từ 10-20)
→ Thỏa điều kiện về SCT cọc

Hình 8.14. Giá trị phản lực đầu cọc
4.4.4.3. TÍNH TOÁN CỐT THÉP ĐÀI CỌC

Hình 8.15. Giá trị moment theo dãy strip
73

Bảng 8.22. Kết quả tính toán cốt thép đài móng vách lõi thang
M
As/m

Phương Vi trí
αm
(kNm)
(mm2)
X
Y

Chọn

Asc/m
(mm2)

Dưới

3398.69 0.500 0.980 8858.26 Ø28a140 (2 lớp)

9468

Trên

-409.22 0.060 0.062

561.19

Ø16a200

1005

Dưới

2008.55 0.295 0.360 3255.29

Ø28a150

4102

Trên

-454.22 0.067 0.069

Ø16a200

1005

74

625.18

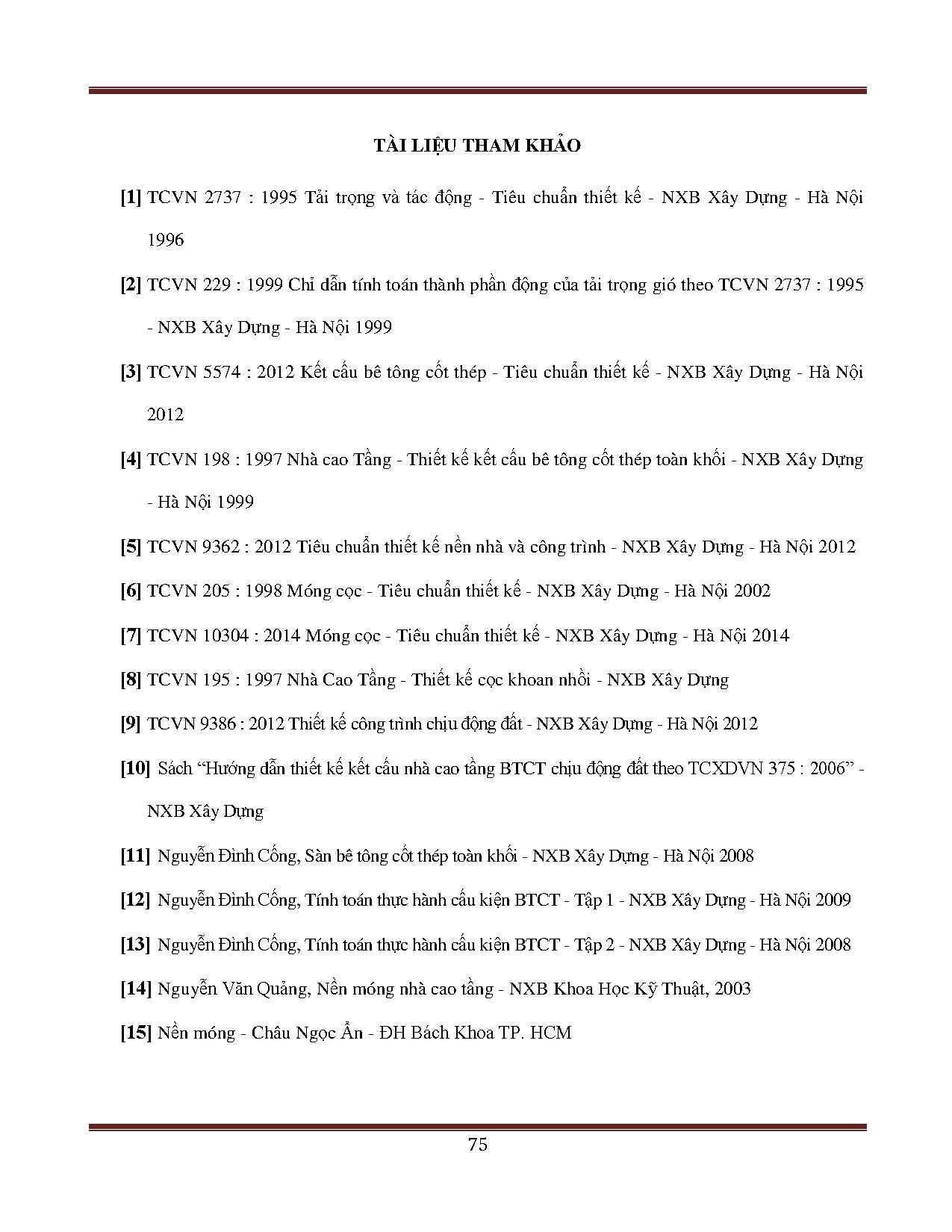

TÀI LIỆU THAM KHẢO

[1] TCVN 2737 : 1995 Tải trọng và tác động - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
1996

[2] TCVN 229 : 1999 Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN 2737 : 1995
- NXB Xây Dựng - Hà Nội 1999

[3] TCVN 5574 : 2012 Kết cấu bê tông cốt thép - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội
2012

[4] TCVN 198 : 1997 Nhà cao Tầng - Thiết kế kết cấu bê tông cốt thép toàn khối - NXB Xây Dựng
- Hà Nội 1999

[5] TCVN 9362 : 2012 Tiêu chuẩn thiết kế nền nhà và công trình - NXB Xây Dựng - Hà Nội 2012
[6] TCVN 205 : 1998 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2002
[7] TCVN 10304 : 2014 Móng cọc - Tiêu chuẩn thiết kế - NXB Xây Dựng - Hà Nội 2014
[8] TCVN 195 : 1997 Nhà Cao Tầng - Thiết kế cọc khoan nhồi - NXB Xây Dựng
[9] TCVN 9386 : 2012 Thiết kế công trình chịu động đất - NXB Xây Dựng - Hà Nội 2012
[10] Sách “Hướng dẫn thiết kế kết cấu nhà cao tầng BTCT chịu động đất theo TCXDVN 375 : 2006” NXB Xây Dựng

[11] Nguyễn Đình Cống, Sàn bê tông cốt thép toàn khối - NXB Xây Dựng - Hà Nội 2008
[12] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 1 - NXB Xây Dựng - Hà Nội 2009
[13] Nguyễn Đình Cống, Tính toán thực hành cấu kiện BTCT - Tập 2 - NXB Xây Dựng - Hà Nội 2008
[14] Nguyễn Văn Quảng, Nền móng nhà cao tầng - NXB Khoa Học Kỹ Thuật, 2003
[15] Nền móng - Châu Ngọc Ẩn - ĐH Bách Khoa TP. HCM
