Đồ án tốt nghiệp - Chung cư Comlife

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HCM
KHOA XÂY DỰNG

p

KHÓA LUẬN TỐT NGHIỆP
CÔNG TRÌNH: CHUNG CƯ COMLIFE

Giáo viên hướng dẫn: TS. NGÔ VIỆT DŨNG
Sinh viên thực hiện: ĐÀO TĂNG TRIẾT
Mã số sinh viên: 17149284

TP. HỒ CHÍ MINH – 01/02/2023

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP. HỒ CHÍ MINH
KHOA XÂY DỰNG

BẢNG NHẬN XÉT CỦA GIẢNG VIÊN HƯỚNG DẪN
Họ và tên sinh viên: ĐÀO TĂNG TRIẾT – MSSV: 17149284
Ngành: Công nghệ Kỹ thuật Công trình Xây dựng
Tên đề tài: CHUNG CƯ COMLIFE
Họ và tên giảng viên hướng dẫn: TS. LÊ NGÔ VIỆT DŨNG
NHẬN XÉT:
Về nội dung đề tài và khối lượng thực hiện:
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
Ưu điểm:
....................................................................................................................................................
....................................................................................................................................................
Khuyết điểm:
....................................................................................................................................................
....................................................................................................................................................
Đề nghị cho bảo vệ hay không?
....................................................................................................................................................
Đánh giá loại:
....................................................................................................................................................
6. Điểm: .................... (Bằng chữ:) ........................................................................................
TP. Hồ Chí Minh, ngày

tháng năm 2023

Giáo viên hướng dẫn
(
...

...
Gắn các cục kê để đảm bảo chiều dầy lớp bêtông bảo vệ
- Kiểm tra đoạn nối thép, thép chờ thật kỹ trước khi ghép cốp pha
Công tác gia công lắp dựng cốp pha cột, vách
- Kiểm tra kỹ bản vẽ gia công và đánh số thứ tự
- Lưu ý tim trục và độ thẳng đứng trong quá trình lắp dựng
- Cây chống phải đảm bảo độ chắc chắn và đúng theo bản vẽ thiết kế
Công tác đổ bê tông cột, vách
- Cốp pha phải được xịt rửa sạch sẽ trước và sau khi đổ bê tông
- Kiểm tra sàn thao tác, máy đầm dùi, biện pháp đổ bê tông
- Lưu ý kiểm tra độ sụt, công tác an toàn trong suốt quá trình đổ bê tông
Công tác tháo dỡ cốp pha
-

Công tác thao cốp pha được bắt đầu khi bêtông đạt cường độ cho phép, &amp vệ sinh sạch sẽ
sau khi tháo.
- Các bước tiến hành:
+ Giữ lại toàn bộ đà giáo và cột chống ở tấm sàn nằm kề dưới tấm sàn sắp đổ bê tông
+ Tháo những cây chống ít chịu lực trước.
+ Giảm kích chông, mở các bulông neo.
+ Dùng con rùa chèn vào chân cây chống.
+ Kích từng bộ phận coppha riêng biệt từ ngoài vào trong và dùng cần trục tháp cẩu lên
lắp đặt ở sàn trên.
+ Độ dính của bê tông vào coppha tăng theo thời gian vì vậy phải tháo coppha khi bê
tông đã đạt cường độ cần thiết.
+ Thời gian tháo coppha phải căn cứ vào cường độ của bê tông đồng thời xem xét khả
năng khống chế vết nứt vì nhiệt.
+ Với bê tông khối lớn phải căn cứ vào nhiệt độ chênh lệch cho phép trong và ngoài để
xác định thời gian tháo coppha.
Không tháo coppha khi có luồng gió mạnh, hoặc thời tiết xấu.

SVTH: ĐÀO TĂNG TRIẾT

208

ĐỒ ÁN TỐT NGHIỆP

GVHD: TS. NGÔ VIỆT DŨNG

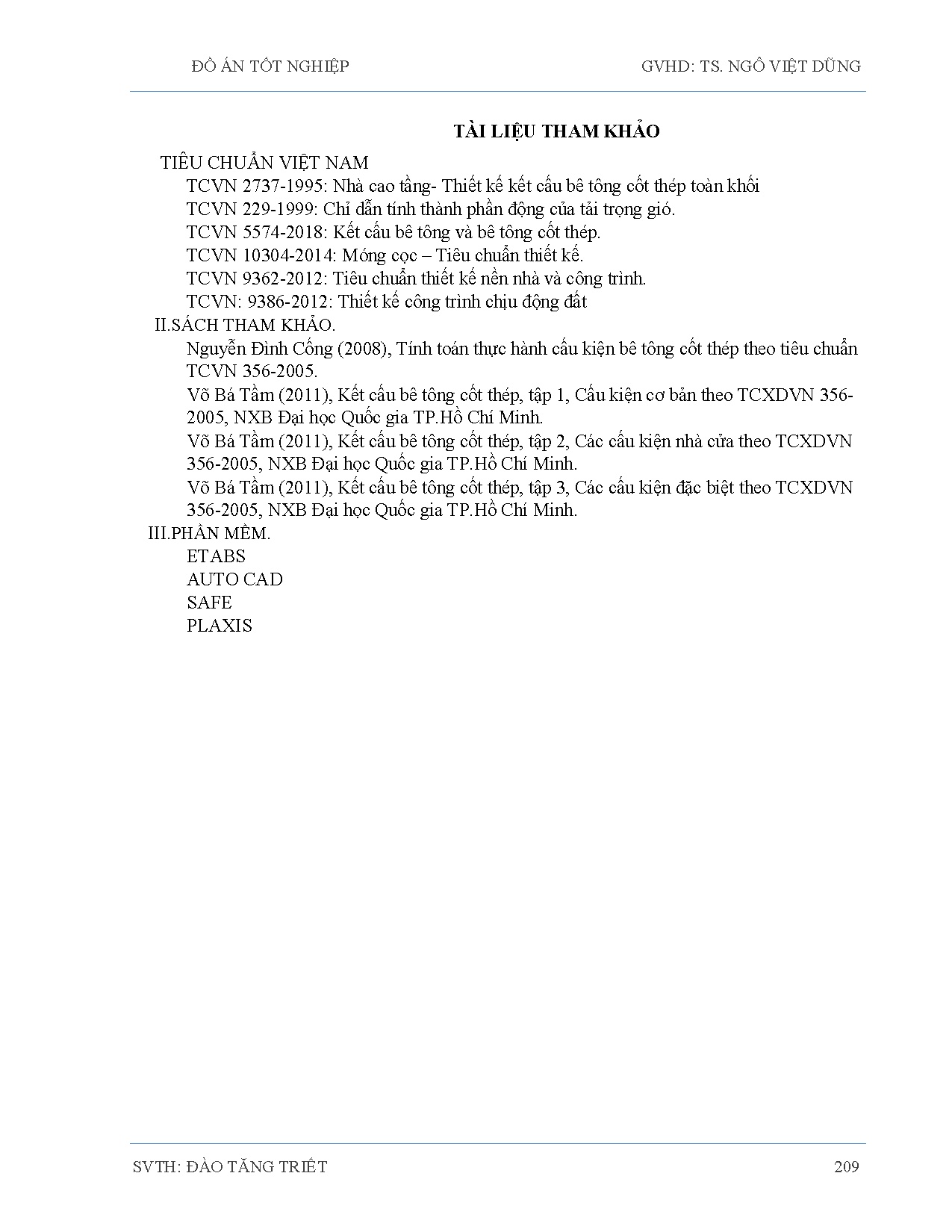

TÀI LIỆU THAM KHẢO
TIÊU CHUẨN VIỆT NAM
TCVN 2737-1995: Nhà cao tầng- Thiết kế kết cấu bê tông cốt thép toàn khối
TCVN 229-1999: Chỉ dẫn tính thành phần động của tải trọng gió.
TCVN 5574-2018: Kết cấu bê tông và bê tông cốt thép.
TCVN 10304-2014: Móng cọc – Tiêu chuẩn thiết kế.
TCVN 9362-2012: Tiêu chuẩn thiết kế nền nhà và công trình.
TCVN: 9386-2012: Thiết kế công trình chịu động đất
II.SÁCH THAM KHẢO.
Nguyễn Đình Cống (2008), Tính toán thực hành cấu kiện bê tông cốt thép theo tiêu chuẩn
TCVN 356-2005.
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 1, Cấu kiện cơ bản theo TCXDVN 3562005, NXB Đại học Quốc gia TP.Hồ Chí Minh.
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 2, Các cấu kiện nhà cửa theo TCXDVN
356-2005, NXB Đại học Quốc gia TP.Hồ Chí Minh.
Võ Bá Tầm (2011), Kết cấu bê tông cốt thép, tập 3, Các cấu kiện đặc biệt theo TCXDVN
356-2005, NXB Đại học Quốc gia TP.Hồ Chí Minh.
III.PHẦN MỀM.
ETABS
AUTO CAD
SAFE
PLAXIS

SVTH: ĐÀO TĂNG TRIẾT

209
