TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ CAO TẦNG KẾT HỢP TTTM
DIAMOND LOTUS LAKE VIEW

SVTH : ĐẶNG THẾ ÁNH
MSSV : 16149017
Khóa : 2016 – 2020
Ngành : CNKT CÔNG TRÌNH XÂY DỰNG
GVHD : ThS. LÊ PHƯƠNG BÌNH

Tp. Hồ Chí Minh, tháng 08 năm 2020

TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT THÀNH PHỐ HỒ CHÍ MINH
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO

ĐỒ ÁN TỐT NGHIỆP

CHUNG CƯ CAO TẦNG KẾT HỢP TTTM
DIAMOND LOTUS LAKE VIEW

SVTH : ĐẶNG THẾ ÁNH
MSSV : 16149017
Khóa : 2016 – 2020
Ngành : CNKT CÔNG TRÌNH XÂY DỰNG
GVHD : ThS. LÊ PHƯƠNG BÌNH

Tp. Hồ Chí Minh, tháng 08 năm 2020

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***-Tp. Hồ Chí Minh, ngày 17 tháng 08 năm 2020

NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
Họ và tên sinh viên: Đặng Thế Ánh

MSSV: 16149017

Ngành: CNKT Công trình xây dựng

Lớp: 16149CL1

Giảng viên hướng dẫn: ThS. Lê Phương Bình

ĐT: 0908520732

Ngày nhận đề tài: 01/04/2020

Ngày nộp đề tài: 17/08/2020

1. Tên đề tài: Chung cư cao tầng kết hợp TTTM Diamond Lotus Lake View.
2. Các số liệu, tài liệu ban đầu:
- Công trình gồm: 1 tầng hầm, 22 tầng nổi.
- Công trình có chiều cao 74.8m: Chiều cao tầng điển hình 3.2m.
- Chiều dài công trình theo phương X là 55m.
- Chiều dài công trình theo phương Y là 28.35m.
3. Nội dung thực hiện đề tài:
- Tính toán tải trọng tác dụng lên công trình.
- Thiết kế sàn tầng điển hình.
- Thiết kế thang bộ tầng điển hình.
- Thiết kế dầm tầng điển hình.
- Thiết kế cột vách 2 khung vuông góc cho công trình.
- Thiết kế móng 2 khung vuông góc cho công trình
4. Sản phẩm:
- 01 bản thuyết minh
- 10 bản vẽ kiến trúc
- 35 bản vẽ kết cấu
- 01 đĩa CD
TRƯỞNG NGÀNH

GIẢNG VIÊN HƯỚNG DẪN

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
***

PHIẾU NHẬN XÉT CỦA GIÁO VIÊN HƯỚNG DẪN
Họ và tên sinh viên: Đặng Thế Ánh

MSSV: 16149017

Ngành: CNKT Công trình xây dựng
Tên đề tài: Chung cư cao tầng kết hợp TTTM Diamond Lotus Lake View
Họ và tên Giáo viên hướng dẫn: ThS. Lê Phương Bình
NHẬN XÉT
1. Về nội dung đề tài &amp khối lượng thực hiện.
…………………………………………………………………………………………
…………………………………………………………………………………………
…………………………………………………………………………………………
2. Ưu điểm.
…………………………………………………………………………………………
…………………………………………………………………………………………
…………………………………………………………………………………………
3. Khuyết điểm.
…………………………………………………………………………………………
…………………………………………………………………………………………
…………………………………………………………………………………………
4. Đề nghị cho bảo vệ hay không?
…………………………………………………………………………………………
………
5.
...

...
0.58 0.57
536.94 644.44 0.58 0.57

- Vị trí ngừng tính lún là phân tố 3 vì tại đó có: E  5(mPa) và

Si(cm) σbt/σgl
1.61
2.17
1.94
1.94
2.42
2.71
2.71
1.41
4.09
4.09
1.48
6.27

 bt
 5.
 gl

- Ta có: S   S gh  8(cm) .
 Vậy khối móng thỏa điều kiện lún.

7.6. Kiểm tra điều kiện xuyên thủng đài móng:
7.6.1. Theo điều kiện chống xuyên thủng

- Kiểm tra xuyên thủng đài móng cho các cọc nằm ngoài góc 45o của tháp chọc thủng :

Hình 194. Tháp chọc thủng đài
 Thỏa mãn điều kiện chống xuyên thủng(các cọc đều nằm trong tháp cọc thủng).

7.6.2. Theo điều kiện chống xuyên thủng hạn chế
Pcx 


2ho Rbt  ho
ho
  bcol  c2    hcol  c1  
  c1
c2


Trong đó:
Rbt - Cường độ chịu kéo của bê tông
  1 đối với đài cọc toàn khối
ci  ho  ci  ho ci  0.4ho  ci  0.4ho
Pxt   ( Pi ) Tổng phản lực của các cọc nằm ngoài tháp chống xuyên
248

Hình 195. Sơ đồ tháp chọc thủng khi bố trí cọc thành nhiều hàng

Pxt  0 ( các cọc đều nằm trong tháp chống xuyên)

 Thỏa mãn điều kiện chống xuyên thủng hạn chế.
7.7. Tính thép cho đài móng:

- Giá trị moment tính thép cho đài:

Hình 196. Moment max theo phương X

Hình 197. Moment min theo phương X

Hình 198. Moment max theo phương Y

Hình 199. Moment min theo phương Y
249

Tính : ho  h  a  m 

Moment
Mx+
MxMy+
My-

M
  1  1  2 m As   .Rb .b.ho / Rs
Rb .b.ho2
Bảng 90. Kết quả tính thép đài

M

b

ho

Tính toán

kN.m

m

m

As (cm2)

2071
-184
1603
-66.15

1
1
1
1

1.85
1.85
1.85
1.85

31.02
3.1
24.04
0.78

Thép phân bố

25
12
25
12

a

Aschon(cm2)

150
200
200
200

32.72
5.56
24.54
5.56

Kiểm tra
OK
OK
OK
OK

250

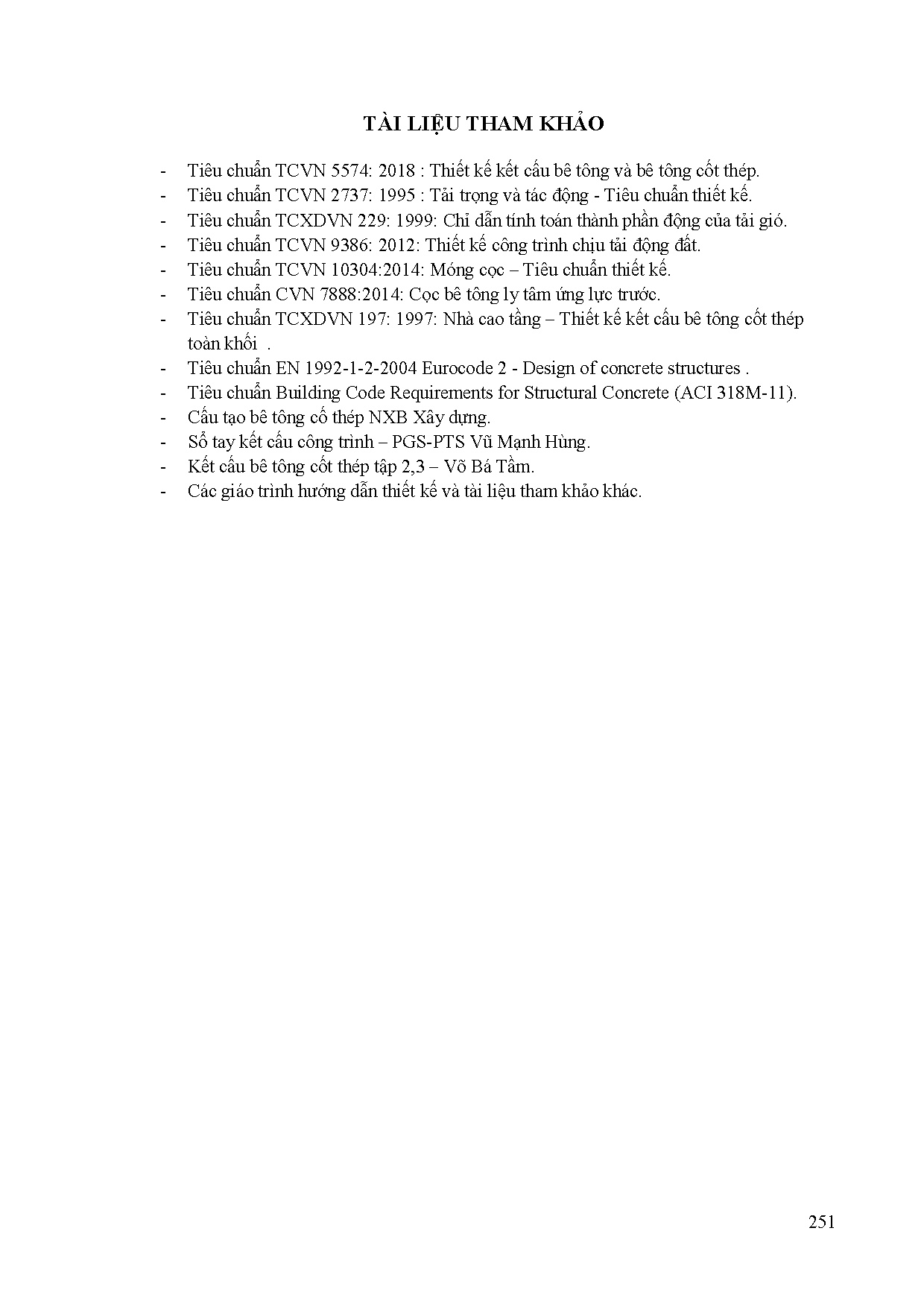

TÀI LIỆU THAM KHẢO
-

Tiêu chuẩn TCVN 5574: 2018 : Thiết kế kết cấu bê tông và bê tông cốt thép.
Tiêu chuẩn TCVN 2737: 1995 : Tải trọng và tác động - Tiêu chuẩn thiết kế.
Tiêu chuẩn TCXDVN 229: 1999: Chỉ dẫn tính toán thành phần động của tải gió.
Tiêu chuẩn TCVN 9386: 2012: Thiết kế công trình chịu tải động đất.
Tiêu chuẩn TCVN 10304:2014: Móng cọc – Tiêu chuẩn thiết kế.
Tiêu chuẩn CVN 7888:2014: Cọc bê tông ly tâm ứng lực trước.
Tiêu chuẩn TCXDVN 197: 1997: Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép
toàn khối .
Tiêu chuẩn EN 1992-1-2-2004 Eurocode 2 - Design of concrete structures .
Tiêu chuẩn Building Code Requirements for Structural Concrete (ACI 318M-11).
Cấu tạo bê tông cố thép NXB Xây dựng.
Sổ tay kết cấu công trình – PGS-PTS Vũ Mạnh Hùng.
Kết cấu bê tông cốt thép tập 2,3 – Võ Bá Tầm.
Các giáo trình hướng dẫn thiết kế và tài liệu tham khảo khác.
